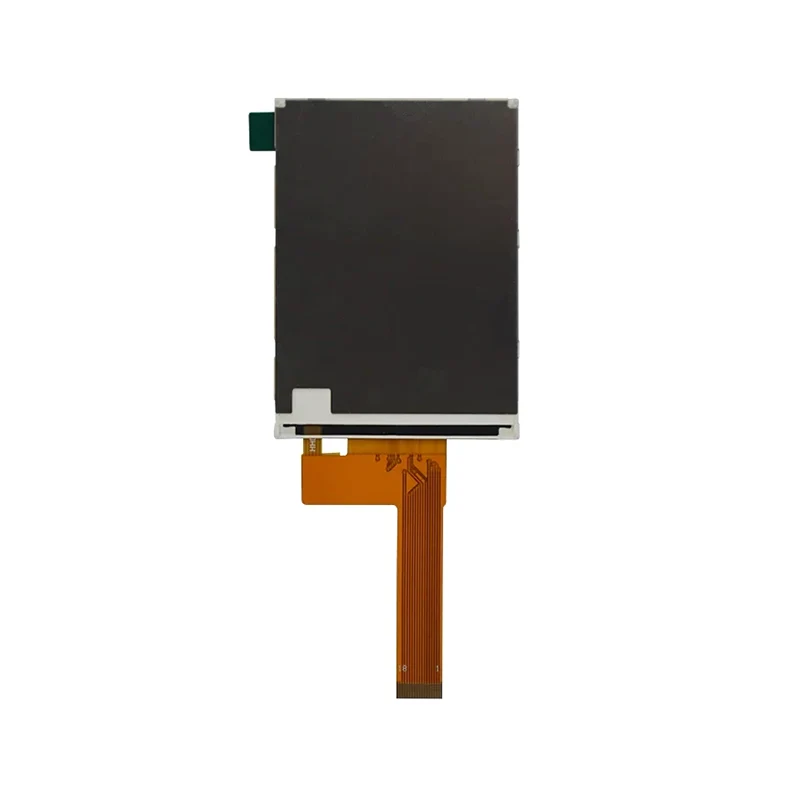

2.8 '일반적으로 검은 색 IPS TFT LCD 화면 모듈

극한 환경을 위해 제작 된 Tianfu 2.8 '일반적으로 검은 색 IPS TFT LCD 화면 모듈은 1200 : 1 대비 및 80 ° 시야각으로 262k 색상을 제공합니다. -40 ° C ~ +85 ° C (저장 : -55 ° C ~ +110 ° C)에서 작동하며 열 충격 테스트 (-30 ° C ↔80 ° C)에서 생존합니다. 원활한 MCU 통합을위한 4 인용 백라이트 (3.2V 80MA) 및 4 와이어 SPI 인터페이스가 특징입니다.

문의 보내기

제품 설명

소형 50.0 × 69.20 × 2.4mm 설계, 2.8 '일반적으로 블랙 IPS TFT LCD 화면 모듈은 자동차 HMI, 산업 제어 및 파삭 파삭 한 시각적 및 전천후 신뢰성이 필요한 견고한 IoT 애플리케이션에 이상적입니다.

소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하는 IPS TFT LCD 화면 모듈 제조 Tianfu는 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 완벽한 통합을 보장합니다.

Tianfu 2.8 '일반적으로 검은 색 IPS TFT LCD 스크린 모듈 스톡 기능

1. 산업 등급 내구성

-40 ° C ~ +85 ° C에서 작동하며 열 충격 테스트 (-30 ° C ↔80 ° C)에서 생존하여 자동차 대시 보드 및 실외 IoT 장치와 같은 가혹한 환경에서 신뢰성을 보장합니다.

2. 고정 대조 시각적 성능

정확한 CIE 1931 컬러 교정 (예 : 0.655X/0.335Y의 빨간색)으로 1200 : 1 대비 비율과 80 ° 시야각을 제공합니다. 의료 또는 산업 장비의 중요한 디스플레이에 이상적입니다.

3. 4 와이어 SPI와의 통합을 단순화했습니다

사전 구성된 컨트롤 핀 (D/C, CS, Reset) 및 2.5–3.3V 로직 전압은 저비용 MCU와 호환되는 개발 시간 및 전력 소비를 줄입니다.

4. 에너지 효율적인 백라이트 디자인

4 평행 한 흰색 LED (3.2V @80MA)는 최대 4.8%의 균일 한 밝기를 제공하여 저전력 휴대용 장치에 최적화됩니다.

Tianfu 사용자 정의 2.8 '일반적으로 검은 색 IPS TFT LCD 화면 모듈 사양

디스플레이 유형	2.8 "TFT-LCD (일반적으로 검은 색, 변속기)
해결	240 × 320 픽셀 (그래픽 도트 매트릭스)
활성 영역	43.20mm (W) × 57.60mm (H)
드라이버 IC	ST7789T3
전기 사양
논리 전압 (VCC)	2.5–3.3V (유형 2.8V)
입력 전압 (will/vih)	낮음 : GND – 0.3 × VCC / HIGH : 0.7 × VCC – VCC
백라이트 구성	평행 한 4 개의 흰색 LED (3.2v @80ma)
백라이트 밝기	4.8% 투과율 (일반)
기계 및 환경
개요 치수	50.0mm (W) × 69.20mm (H) × 2.4mm (t)
작동 온도	-40 ° C ~ +85 ° C
저장 온도	-55 ° C ~ +110 ° C
광학 성능
대비 비율	1200 : 1 (일반)
응답 시간	30ms (일반)
보기 각도	80 ° (수평 및 수직, CR≥10)
색 영역 (CIE 1931)	흰색 : (0.305–0.311x, 0.336–0.342y) 빨간색 : (0.655–0.661x, 0.335–0.341y) 녹색 : (0.259–0.265x, 0.597–0.603y) 블루 : (0.131–0.137x, 0.134–0.140y)

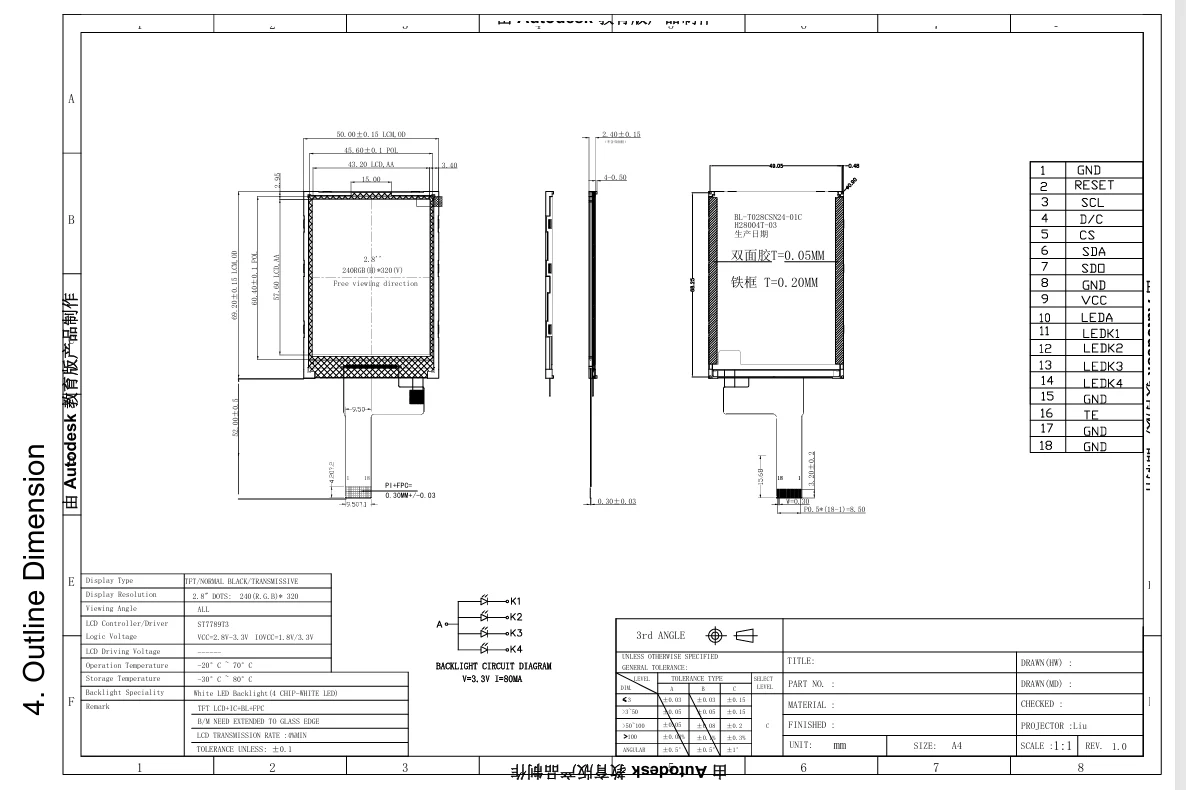

Tianfu 2.8 '일반적으로 검은 색 IPS TFT LCD 화면 모듈 세부 사항

Tianfu 2.8 'IPS TFT LCD 화면 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	일반적인	5-8 주
31-100 PC	1 주	FPC	4 주
101-500 PC	1-2 주	CTP	6 주
501-1000 PC	2-5 주	B/L	6 주
1001-5000 PC	4-5 주	드라이버 보드	8 주
5000 개 이상의 PC	5-7 주	LCD 패널	16 주
