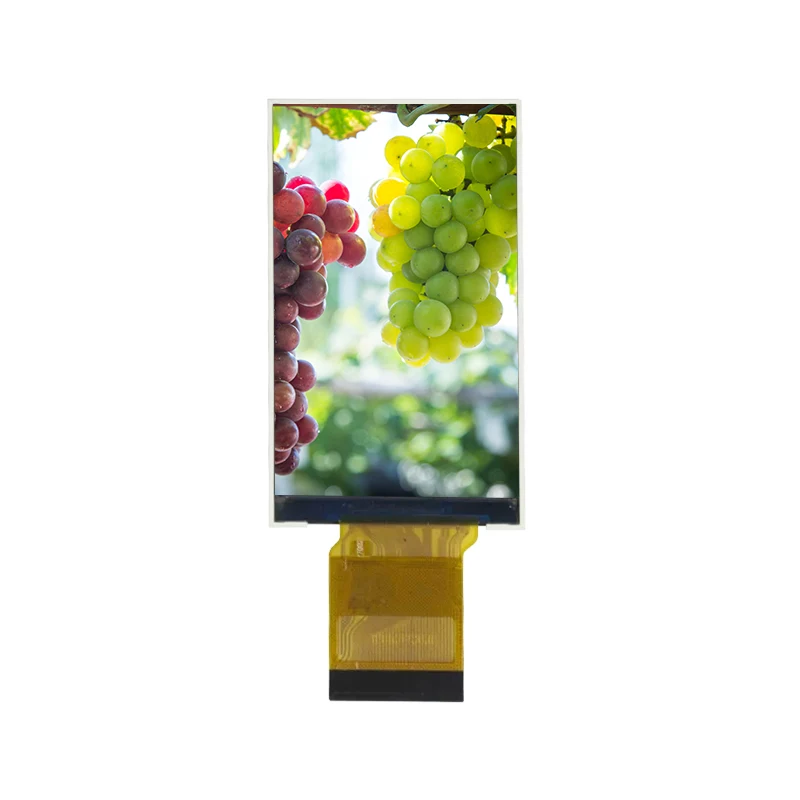

3.92' 넓은 온도 IPS TFT LCD 스크린 모듈

중국의 전문 LCD 제조업체이자 맞춤형 공급업체인 Tianfu는 높은 비용 효율성과 신뢰성을 강조하는 3.92' 와이드 온도 IPS TFT LCD 스크린 모듈을 소개합니다. 이 모듈은 ST7796 드라이버 IC를 활용하고 320×320 해상도를 특징으로 하며 1,670만 색상을 지원하여 넓은 시야각을 갖춘 3.92인치 IPS 화면에 선명하고 상세하며 안정적인 이미지를 제공합니다. 이 제품은 넓은 작동 온도 범위(-20°C ~ +70°C)를 자랑하므로 실외, 산업, 자동차 애플리케이션과 같은 열악한 환경에 적합합니다. 또한 MCU/SPI 인터페이스와 넓은 전압 범위(2.5V~3.6V)를 지원하므로 휴대용 및 저전력 장치에 이상적입니다.

그것은 무엇을 할 수 있습니까?

실시간 정보 시각화: 그래픽, 아이콘, 텍스트 및 데이터 인터페이스를 명확하게 표시합니다.

HMI(Human-Machine Interface)의 핵심: 사용자에게 직관적인 터치 또는 버튼 기반 대화형 인터페이스 제공

저전력 작동: 배터리 구동 장치 또는 휴대용 장치에 이상적인 넓은 전압 설계(2.5V~3.6V)

넓은 온도 범위에서 안정적인 성능: -20°C ~ +70°C의 열악한 환경에서도 안정적으로 작동하여 실외, 산업 및 자동차 응용 분야에 대한 신뢰성을 보장합니다.

사양

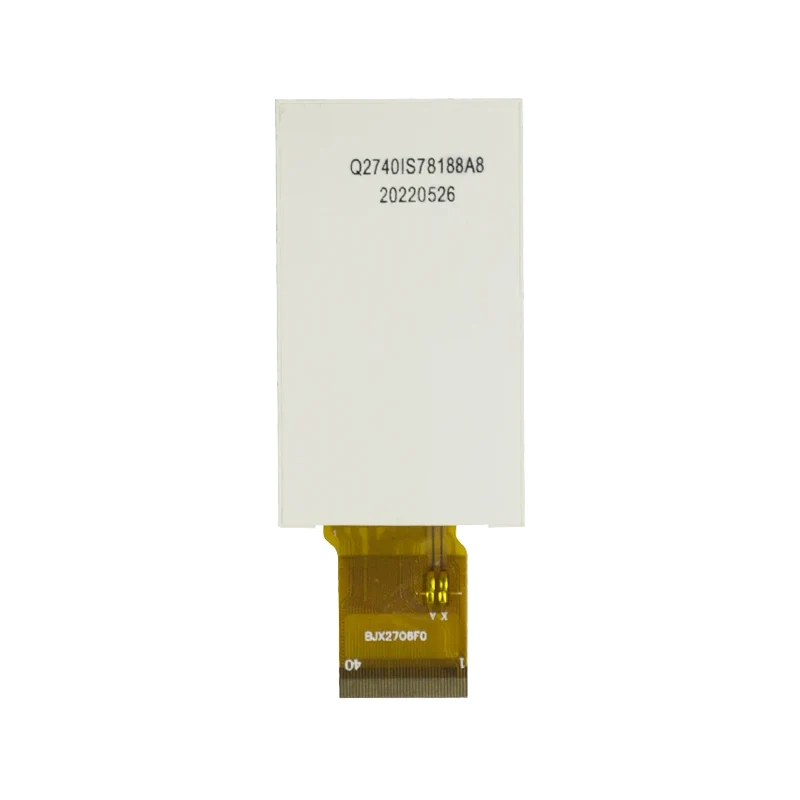

Tianfu 3.92' 와이드 온도 IPS TFT LCD 스크린 모듈 세부 정보

휴대용 모니터: 심박수, 혈중 산소 및 혈압 파형을 명확하게 표시합니다. 휴대용 진단 장치: 초음파 영상 및 체온 검사 장비용 인터페이스

자동차 및 운송

자동차 중앙 제어 보조 화면: 에어컨 제어 및 타이어 압력 모니터링을 위한 디스플레이입니다. 전기 자동차 계기판: 배터리 잔량, 속도 및 내비게이션 경고 표시

산업 자동화 및 HMI

산업용 제어반: PLC 상태 모니터링 및 생산 라인 데이터 시각화

스마트 홈 제어 화면: 보안, 온도 제어 및 조명을 위한 통합 인터페이스

테스트 및 측정 장비

오실로스코프 및 스펙트럼 분석기: 실시간 파형 렌더링

스마트 전기 계량기 및 에너지 관리: 전력 소비 곡선 및 경보 정보 표시

가전제품 및 스마트 기기

스마트 시계/피트니스 장비: 원형 UI 디자인에 적합

가전 ​​패널: 커피 머신 및 오븐을 위한 대화형 인터페이스입니다.

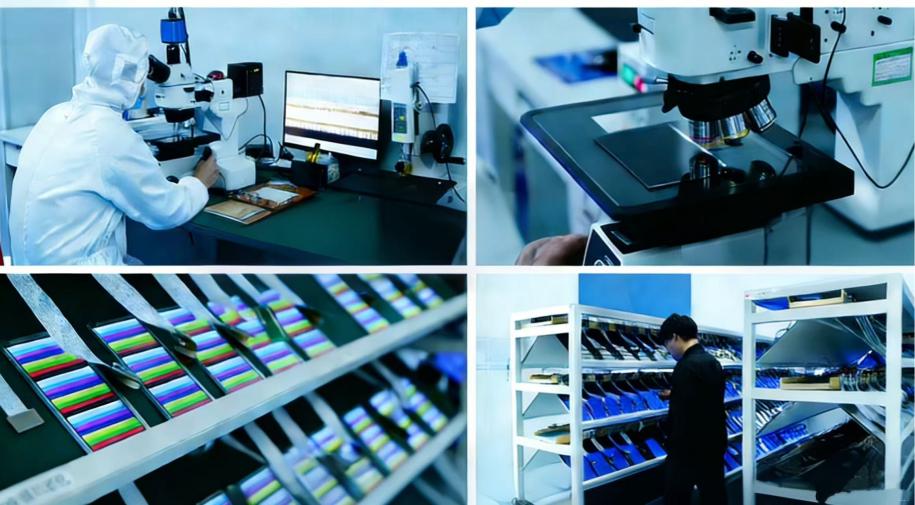

품질 관리는 우리가 하는 일의 핵심입니다.

신뢰성 테스트(업계 표준 준수)

고온 보관 테스트: 80°C에서 240시간 동안 지속 작동하며 복구 후에도 모든 기능이 유지됩니다.

저온 보관 테스트: -30°C에서 240시간 동안 지속 노출되었으며, 액정 동결이나 기능 장애가 발생하지 않았습니다.

고온고습 작동 테스트: 60°C, 상대습도 90%에서 240시간 동안 연속 작동하며 부식이나 디스플레이 이상이 없습니다.

생산 및 품질 관리 표준

완전 자동화된 SMT 조립: 일관된 납땜 품질을 보장합니다.

100% 전원 켜기 검사: 픽셀 테스트, 색상 균일성 분석 및 백라이트 성능 검증.

번인 테스트(Burn-In Test): 상온에서 48시간 연속 작동하여 초기 불량품을 제거합니다.

LCD를 어떻게 맞춤화할 수 있나요?

맞춤형 서비스 및 프로세스 흐름

사용자 정의 가능한 옵션

인터페이스 조정: SPI/MCU 우선 순위 구성 및 핀 순서 적응.

백라이트 조정: 밝기, 색온도(2700K~6500K) 및 밝기 조절 방법(PWM/아날로그) 사용자 정의.

표면 처리: 눈부심 방지 코팅, 지문 방지 코팅 및 광택/무광 라미네이션 옵션이 있습니다.

폼 팩터 수정: FPC 길이 및 인터페이스 위치 조정, 맞춤형 홀 펀칭 지원.

터치스크린 통합: 저항성/정전식 터치스크린(최대 10포인트 터치 지원)

프로세스 흐름

요구 사항 분석: 해상도, 인터페이스 및 환경 요구 사항을 확인하기 위한 기술 팀 상담입니다.

솔루션 설계: 회로 연결 다이어그램 및 드라이버 초기화 코드 제공(Arduino, STM32, Raspberry Pi와 호환 가능)

샘플 제작: 영업일 기준 5~7일 이내에 3~5개의 테스트 샘플을 배송합니다.

검증 및 디버깅: 디스플레이 테스트, 전력 소비 최적화 및 온도 상승 테스트 지원.

소규모 배치 시험 생산: 검사 보고서와 함께 50~500개 단위의 초기 배치입니다.

대량 생산: 15~20일 이내에 배송되며 배치 품질 문서가 제공됩니다.
