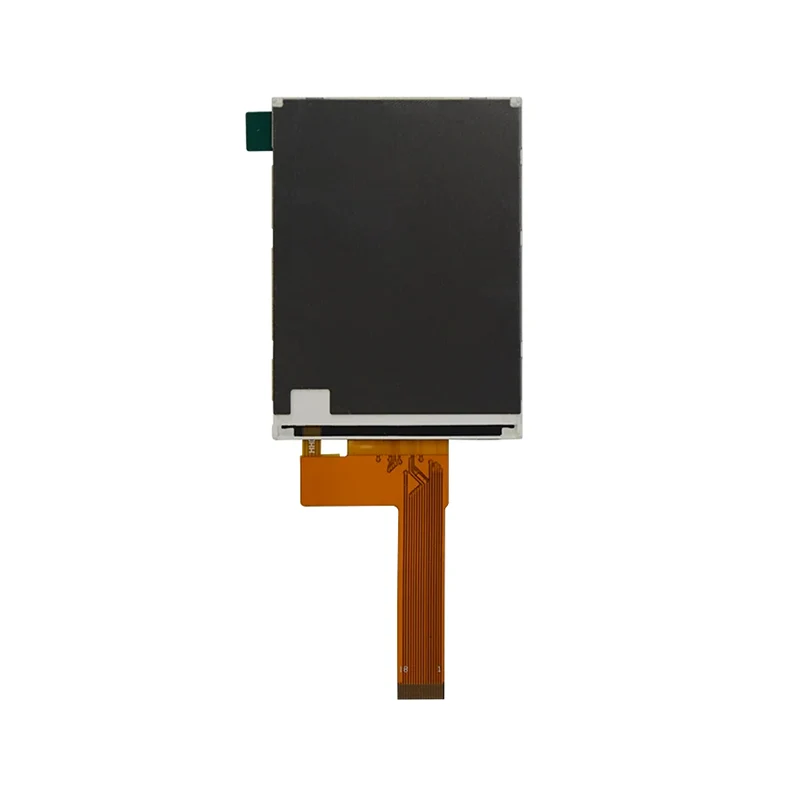

2.7' 그래픽 표준 TN TFT LCD 스크린 모듈

중국의 소스 제조 업체인 Tianfu는 귀하의 요구에 맞는 고품질의 저렴한 맞춤형 LCD 모듈을 제공합니다. 2.7' 그래픽 표준 TN TFT LCD 스크린 모듈은 공간이 제한되어 있지만 고품질 시각적 성능이 요구되는 임베디드 장치용으로 특별히 설계된 고급 디스플레이 솔루션입니다. 투과형 TFT 기술을 적용해 최대 1,600만 컬러의 풍부한 컬러 디스플레이를 지원해 컴팩트한 사이즈 안에 선명하고 생생한 영상은 물론 역동적인 콘텐츠까지 표현 가능하다.

문의 보내기

제품 설명

2.7' 그래픽 표준 TN TFT LCD 스크린 모듈은 주로 산업용 및 스마트 홈 LCD에 사용됩니다. 와 같은:

1. 산업용 휴대용 단말기

산업용 핸드헬드: PDA/바코드 스캐너용 맞춤형 LCD

내구성이 뛰어난 LCD | 산업용 감지기 및 데이터 단말기에 적합

재고 스캐너 및 휴대용 프린터용 고급 LCD

고품질 디스플레이 - 산업용 휴대용 장치용으로 제작됨

2. 스마트 홈

스마트 홈 제어판 | 맞춤형 고급 LCD 솔루션

커피 메이커, 로봇 진공 청소기 및 오븐용 내구성이 뛰어난 LCD

스마트 홈 디스플레이 - 고품질 및 맞춤 제작

세부

Tianfu 맞춤형 2.7' 그래픽 표준 TN TFT LCD 스크린 모듈 사양

모듈 유형	2.7인치 TFT/16M 컬러
해결	960×240픽셀(그래픽 도트 매트릭스)
인터페이스	SPI 및 RGB
디스플레이 모드	투과형 TFT
백라이트	백색 LED(병렬)
기계적 치수	39.1(W) × 67.5(H) × 2.4(T)mm(FPC 제외)
활성 영역	33.06(W) × 58.80(H)mm
픽셀 피치	0.18375(W)×0.13775(H)mm
전기 사양	· 논리 전압(VDD): 3.0~3.6V(일반 3.3V) · 입력 전압(VIH): 0.8×IOVCC~IOVCC · 입력 전압(VIL): -0.3V~0.2×IOVCC · 소비 전류: 8mA(Typ.)
백라이트 사양	· 전압: 8.7~10.2V · 전류: 15~25mA · 작동 온도: -20°C ~ +70°C · 보관 온도: -30°C ~ +80°C
타이밍 특성	· CLKIN 주파수: 13.5~30MHz(일반 27MHz) · HSD 기간: 1024~1907 CLKIN 주기 · 수직 동기화: 242.5~450.5H(NTSC/PAL)

Tianfu의 실제 애플리케이션 경험: 모바일 데이터 단말기 제조업체의 관점

"차세대 산업용 PDA를 개발할 때 이 2.7' 그래픽 표준 TN TFT LCD 스크린 모듈이 우리의 최고의 선택이 되었습니다. 고휘도 백라이트(500cd/m² 버전으로 맞춤화)와 눈부심 방지 처리로 강한 실외 조명 하에서 화면 내용 인식이 어려운 문제점을 완전히 해결했습니다."

"960×240 와이드스크린 비율은 모바일 데이터 단말기의 상호작용 로직과 잘 호환됩니다. 가로 공간은 바코드와 운송장 번호를 모두 표시하기에 충분하며, 세로 레이아웃은 '정보 표시 영역 + 하단 고정 버튼'이라는 클래식 UI 디자인에 완벽하게 들어맞아 컴팩트한 공간 내에서 효율적인 작업이 가능합니다."

"SPI 인터페이스의 저전력 소비 기능은 터미널 배터리 수명을 직접적으로 향상시킵니다. 자체 개발한 백라이트 등급 제어 전략과 결합된 모듈의 논리 전력 소비가 8mA에 불과하여 연속 스캔 작업 시나리오에서 장치의 전체 배터리 수명이 약 18% 증가했습니다."

"모듈의 넓은 온도 안정성(-20°C ~ +70°C)과 기계적 신뢰성은 고온 사이클링 및 1.2m 낙하 테스트를 포함한 엄격한 테스트를 통과하여 산업 환경의 내구성 요구 사항을 완전히 충족합니다."

타겟 최적화 및 지원

우리는 다음과 같은 애플리케이션을 위한 향상된 솔루션을 제공합니다.

독점 기능: 향상된 백라이트 드라이버(PWM 디밍/빠른 깨우기 지원), 장갑 터치, 간섭 방지 설계 및 에너지 절약 모드 키트.

산업별 맞춤화: 특급 물류, 콜드체인 창고, 실외 검사 등의 시나리오에 최적화된 맞춤형 버전을 사용할 수 있습니다.

빠른 지원: 주류 스캐닝 엔진, 생산 라인 테스트 도구 및 장기 공급 보장과 호환되는 참조 설계를 제공합니다.

고객 피드백

"지난 18개월 동안 우리는 세 가지 터미널 제품에서 이 모듈을 누적 35,000개 이상 사용했습니다. 우리를 가장 만족시키는 것은 탁월한 배치 일관성과 매우 빠른 기술 지원 응답으로 대규모 생산 및 판매 후 유지 관리에 대한 확실한 보증을 제공합니다. Tianfu는 신뢰할 수 있는 맞춤형 LCD 공장이므로 우리는 항상 그들을 신뢰합니다."

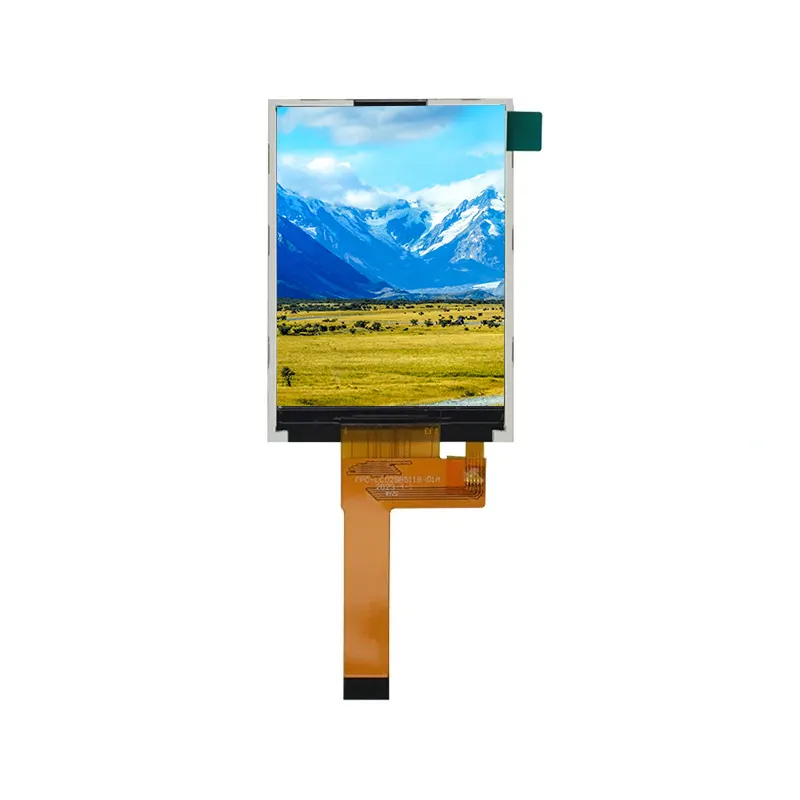

Tianfu 2.7' TFT LCD 스크린 모듈 애플리케이션

Tianfu 선도 시간

표준제품		맞춤형 제품
주문 수량	배달 시간	맞춤화 유형	배달 시간
1-30개	즉시	일반적인	5~8주
31-100 PC	1주	FPC	4주
101-500개	1~2주	CTP	6주
501-1000 PC	2~5주	B/L	6주
1001-5000 PC	4~5주	드라이버 보드	8주
5000+ PC	5~7주	LCD 패널	16주

FAQ

Q1: SPI와 RGB 인터페이스 중에서 선택하는 방법은 무엇입니까?

A: 두 인터페이스는 서로 다른 애플리케이션 요구 사항을 충족합니다.

SPI 인터페이스는 적은 수의 핀(일반적으로 3~4개 데이터 라인)을 갖추고 있어 정적 이미지 표시 또는 느린 데이터 업데이트와 같이 MCU 핀 리소스가 제한되고 새로 고침 빈도 요구 사항이 낮은 시나리오에 이상적입니다.

RGB 인터페이스는 더 높은 새로 고침 빈도로 병렬 데이터 전송을 가능하게 하며 동적 콘텐츠, 비디오 또는 빠르게 변화하는 그래픽을 표시하는 데 적합하지만 더 많은 핀 리소스가 필요합니다.

Q2: 백라이트에 8.7~10.2V의 상대적으로 높은 전압이 필요한 이유는 무엇입니까?

A: 이 모듈은 여러 개의 LED가 병렬로 연결된 백라이트 설계를 채택합니다. 상대적으로 높은 전압 요구 사항은 일반적으로 백라이트가 직렬로 연결된 여러 LED로 구성되어 균일하고 충분한 밝기를 제공할 수 있음을 의미합니다. 실제 사용에는 전용 백라이트 드라이버 회로가 필요합니다. 3.3V 논리 전원 공급 장치에 직접 연결할 수 없습니다.

Q3: 모듈의 작동 온도 범위가 산업 애플리케이션 요구 사항을 충족합니까?

답: 그렇습니다. -20°C ~ +70°C의 작동 온도 범위는 대부분의 산업 환경 요구 사항을 충족합니다. 보다 극한의 환경(예: 실외 극한 또는 고온 작업장)의 경우 -40°C ~ +85°C의 특수 요구 사항을 충족하는 넓은 온도 버전(맞춤 제작 필요)을 제공할 수 있습니다.
