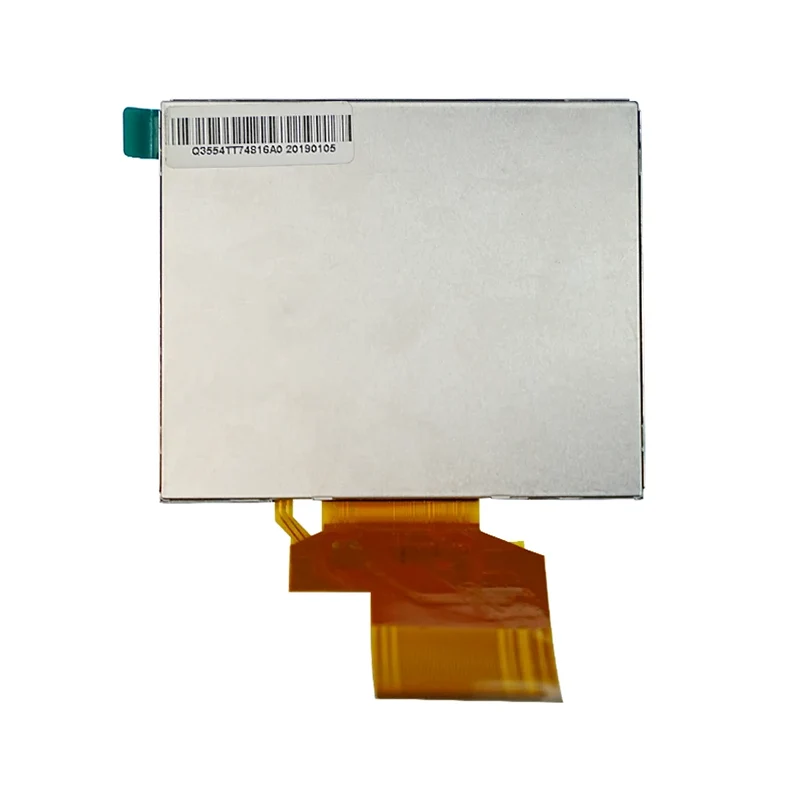

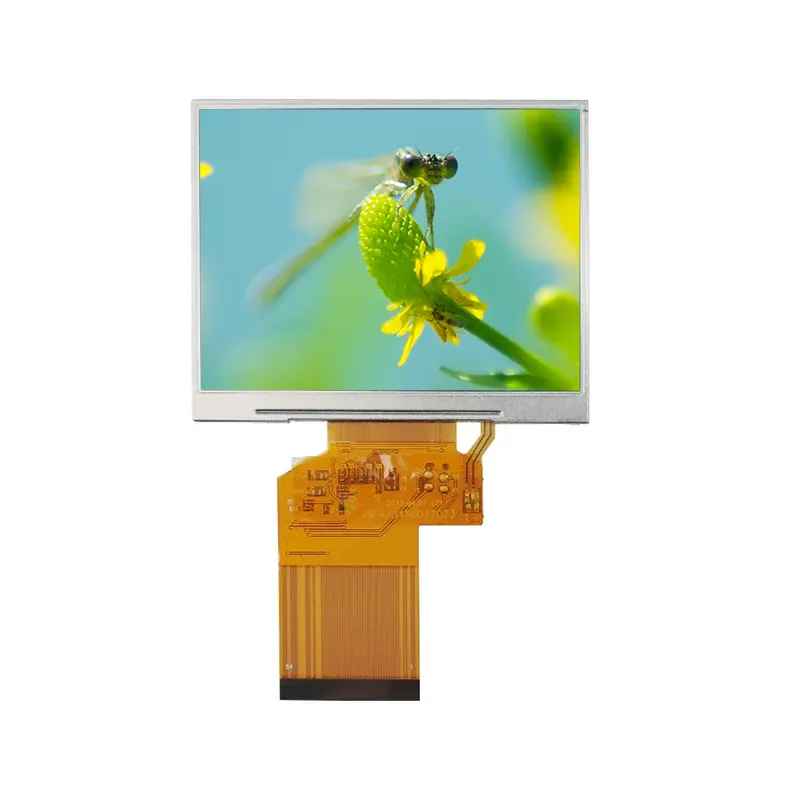

3.5' 산업 표준 TN TFT LCD 스크린 모듈

고품질, 비용 효율적, 맞춤형 디스플레이를 전문으로 하는 중국 LCD 제조업체인 Tianfu는 3.5' 산업 표준 TN TFT LCD 스크린 모듈을 제공합니다. 열악한 환경을 위해 설계된 이 모듈은 320×RGB×240 해상도, 16.7M 색상 및 HX8238D 드라이버 IC를 갖추고 있으며 산업용 시스템에 원활하게 통합할 수 있도록 다양한 인터페이스(24비트 RGB, 직렬 RGB, CCIR601/656)를 지원합니다. 주요 사양에는 산업 등급 온도 적응성(작동 시 -20°C ~ +70°C, 보관 시 -30°C ~ +80°C), 6-LED 백라이트, 350:1 명암비, 컴팩트한 크기(76.90×63.9×3.26mm)가 포함됩니다.

사양

Tianfu 3.5' TFT LCD 화면 모듈 세부 정보

HMI(인간-기계 인터페이스), 상태 디스플레이 미터, 휴대용 장치 화면 또는 멀티미디어 재생 터미널에 사용되는 3.5' 산업 표준 TN TFT LCD 스크린 모듈은 명확하고 안정적이며 신뢰할 수 있는 디스플레이 솔루션을 제공합니다.

1. 산업 제어 및 자동화

· PLC 제어판 및 인간-기계 인터페이스(HMI)

· 휴대용 테스트 장비(멀티미터, 오실로스코프)

· 산업용 로봇/자동화 조작반

· 원격 제어 장치(크레인, 건설 기계)

· 휴대용 데이터 수집 및 검사 단말기

2.  스마트 홈 및 사물인터넷(IoT)

· 스마트 홈 제어판/중앙 제어 화면

· 스마트 벽 스위치

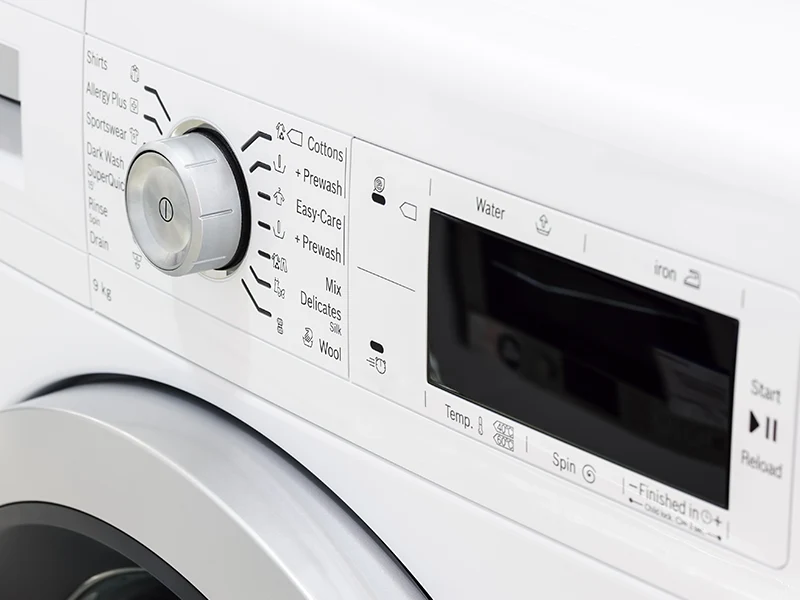

· 가전제품 제어반(에어컨, 세탁기, 스마트 냉장고 도어/제빙기, 식기세척기, 오븐, 스팀 오븐, 전면 투입 세탁/건조 콤보, 스마트 에어컨/신선한 공기 시스템 제어, 스마트 온수기)

3. 가전제품 및 상업용 장비

· 휴대용 게임기, 디지털 액자, 휴대용 DVD 플레이어, 블루투스 스피커/라디오 디스플레이 화면, POS 단말기, 주문 단말기, 근태관리기, 전자사전, 조기교육기기/학습기기, 전자 키보드, 상업용 휴대용 단말기(주문 단말기, 바코드 스캐너)

200명이 넘는 고객이 계속해서 우리를 선택하는 이유는 무엇입니까?

핵심 장점

• 높은 호환성을 위한 다중 인터페이스 디자인

병렬 RGB, 직렬 RGB 및 CCIR656/601을 동시에 지원하여 다양한 주요 제어 방식에 유연하게 적응하고 고객의 하드웨어 조정 비용을 절감합니다.

• 산업 등급 환경 적응성

-10°C ~ +60°C의 작동 온도 범위를 자랑하며, 고저온 보관, 온도 사이클링, 진동 및 ESD를 포함한 여러 신뢰성 테스트를 통과하여 열악한 환경에 적합합니다.

• 최적화된 광학 및 터치 경험

간섭 줄무늬를 제거하고 부드러운 터치 작동을 보장하기 위해 뉴턴 링 방지 무광택 필름을 채택했습니다. 긁힘 방지를 위해 표면 경도가 ≥ 3H이므로 고주파 작동 시나리오에 이상적입니다.

• 정밀한 기계적 구조와 간편한 조립 설계

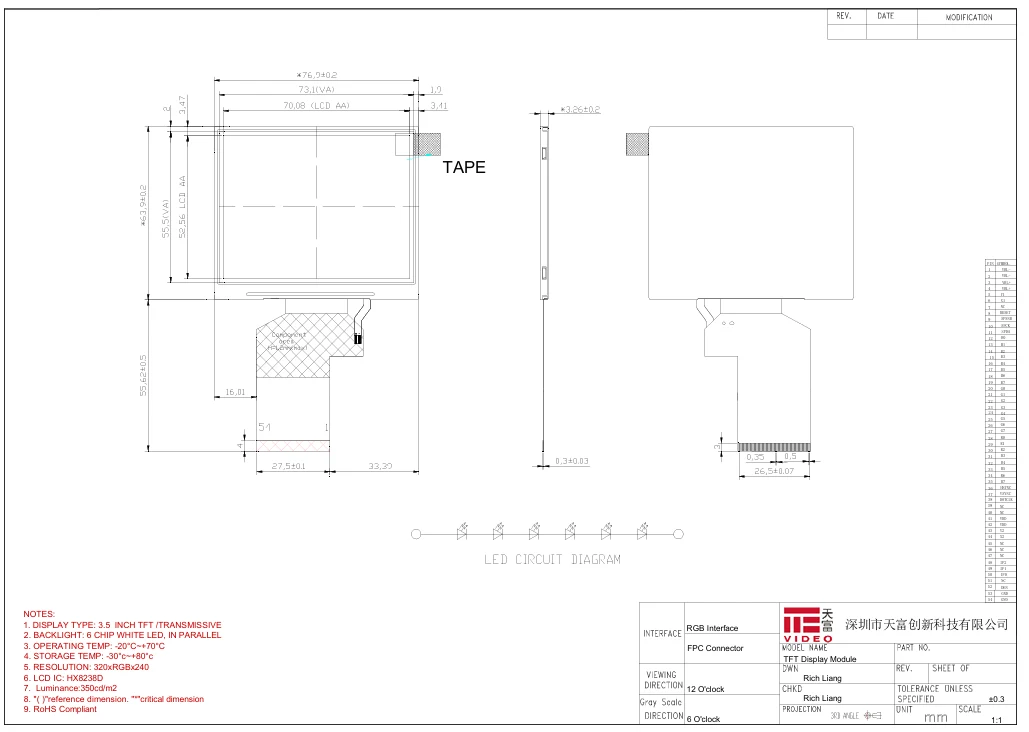

AA, OD, VA 및 고무 프레임을 포함한 여러 주요 치수 세트를 제공하여 고객의 구조적 구멍 열기 및 적층 설계를 용이하게 하고 조립 난이도를 낮춥니다.

• 넓은 전압 공급 및 낮은 전력 소비

2.6~3.6V의 넓은 전압 입력 범위와 전원 공급 변동에 대한 민감도가 낮아 배터리 구동 또는 산업용 전원 공급 환경에 적합합니다.

16년의 전문 경험을 갖춘 신뢰할 수 있는 LCD 파트너---Tianfu

매개변수와 가격을 넘어 여러 공급업체를 비교할 때 당사는 액정 디스플레이 업계에서 16년 이상의 헌신적인 경험을 보유한 중소 제조업체로서 고유한 가치를 전달하고 싶습니다. 우리를 선택한다는 것은 단순한 디스플레이 모듈 그 이상을 얻는다는 것을 의미합니다. 즉, 안정적이고 신뢰할 수 있으며 대응력이 뛰어난 장기 파트너를 얻게 되는 것입니다.

✅ 우리는 우리 제품을 알고 있으며, 더 중요한 것은 귀하의 요구 사항을 이해한다는 것입니다.

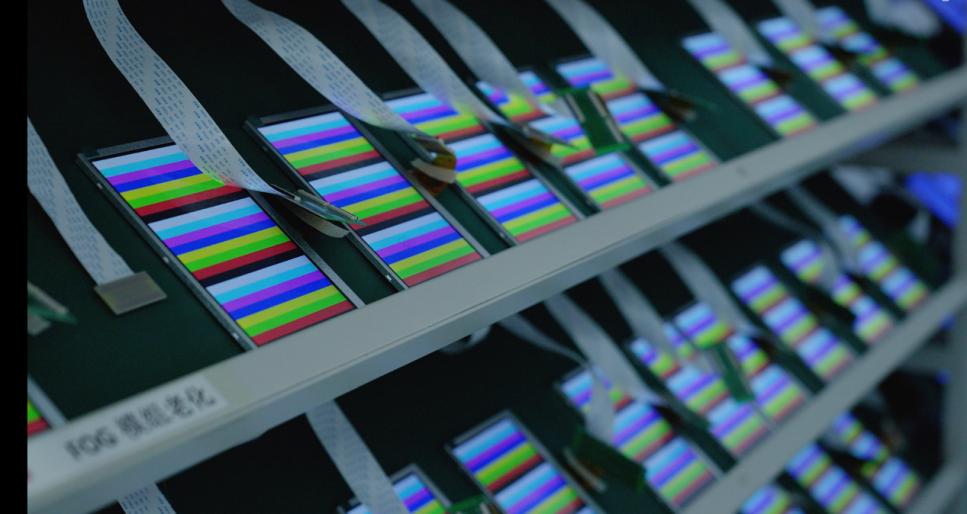

· 입증된 제조 공정: 16년간의 축적된 경험을 통해 우리는 HX8238D와 같은 클래식 드라이버 IC 적용에 대한 심층적인 숙달을 얻었습니다. COG 본딩 및 ITO 필름 라미네이션부터 노화 테스트 및 100% 검사에 이르기까지 당사는 성숙하고 안정적인 생산 워크플로를 구축하여 귀하가 받는 모든 모듈이 일관된 성능, 신뢰성 및 내구성을 제공하도록 보장합니다.

· 문제점을 겨냥한 설계: 모듈의 다중 인터페이스 호환성(RGB/CCIR) 및 산업 등급의 넓은 온도 허용 오차는 광범위한 고객 피드백을 기반으로 한 설계 최적화의 결과입니다. 우리는 소규모 및 중간 규모 고객이 여러 프로젝트의 다양한 요구 사항을 충족하기 위해 "다용도"하고 견고한 디스플레이가 필요하다는 것을 알고 있습니다.

✅ 적당한 규모는 더 큰 집중력과 유연성을 의미합니다.

· 신속한 대응 및 의사소통: 대기업에서 흔히 볼 수 있는 번거로운 절차가 없습니다. 귀하의 기술 문의, 사양 확인 또는 수정 요청은 숙련된 엔지니어 또는 프로젝트 관리자가 직접 처리하며 응답 시간은 며칠이 아닌 몇 시간 단위로 측정됩니다.

· 유연한 사용자 정의 지원: FPC 길이, 인터페이스 핀아웃, 백라이트 밝기 조정 또는 특정 펌웨어 초기화 코드의 소규모 배치 조정이 필요한 경우 신속한 엔지니어링 응답 기능을 갖추고 있습니다. 귀하의 500개 단위 주문은 주요 거래처와 동일한 우선순위로 처리됩니다.

· 초점 중심 가치: 당사는 중소형 TFT 및 터치 스크린 제조를 전문으로 하며 모든 공정 개선 및 품질 관리 조치를 이 핵심 사업에 중심으로 두고 있습니다. 당신이 얻는 것은 전문 분야에 전념하는 팀의 결과물입니다.

✅ 우리는 명성을 소중히 여기며 통제된 품질과 안정적인 공급을 보장합니다.

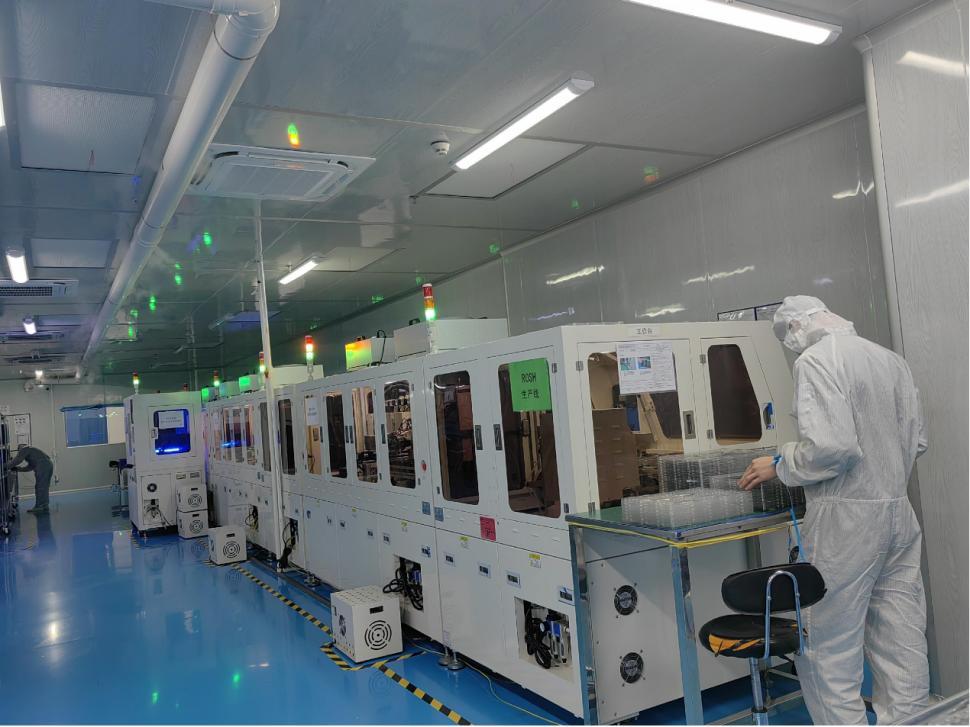

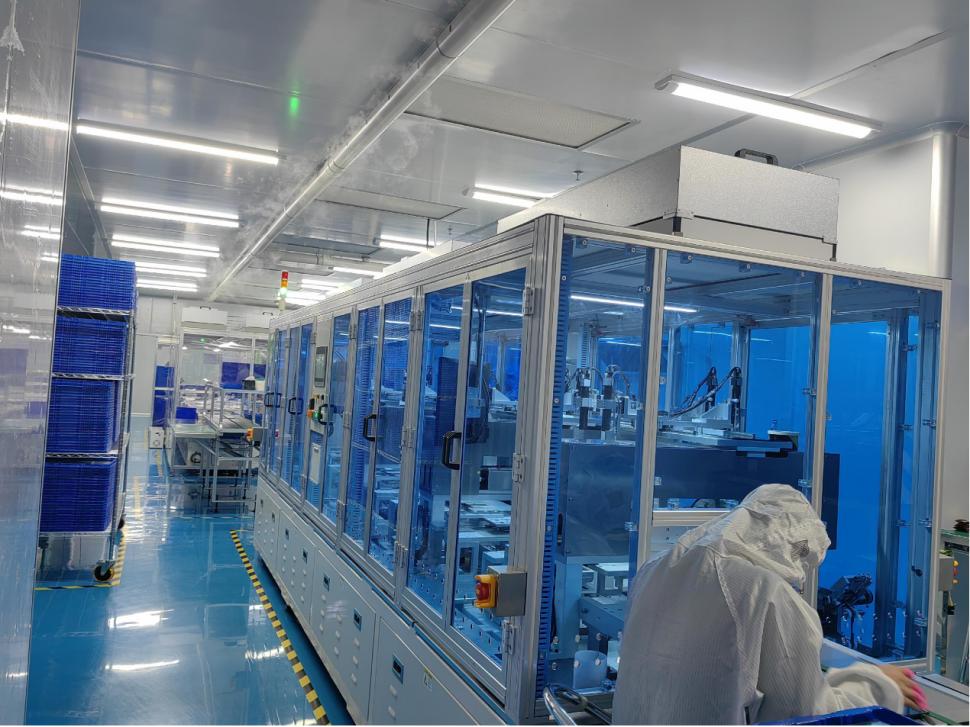

· 전체 주기 내부 관리: 자재 조달 및 SMT 배치부터 모듈 조립 및 테스트에 이르기까지 모든 중요한 프로세스가 자체 시설에서 완료됩니다. 이는 완전한 품질 추적성과 제어를 보장하고 아웃소싱으로 인한 품질 변동 위험을 제거합니다.

· 장기 공급 약속: 우리는 귀하의 프로젝트에서 제품 수명주기의 중요성을 충분히 인식하고 있습니다. HX8238D와 같은 클래식 구성 요소의 경우 안전한 재고 시스템을 구축하고 지속적인 공급을 보장하여 걱정 없이 장기 생산 요구 사항을 지원합니다.

· 투명한 협력: 우리는 상세한 데이터시트, 테스트 보고서는 물론 프로세스 소개까지 기꺼이 제공합니다. 우리는 고객이 충분한 정보를 바탕으로 구매 결정을 내릴 때에만 장기적인 파트너십이 구축될 수 있다고 믿습니다.

✅ 포괄적인 사전 판매 및 사후 판매 지원

· 즉시 사용 가능한 개발 지원: 각 모듈에는 명확한 인터페이스 정의, 검증된 드라이버 코드(일반 MCU 플랫폼과 호환 가능) 및 회로도 참조가 함께 제공되므로 엔지니어의 디버깅 시간이 크게 단축됩니다.

· 생산 구현 지원: 당사 모듈을 처음 사용하는 경우 납땜, 조립 주의 사항 및 간단한 기능 테스트에 대한 지침을 제공하여 원활한 대량 생산을 돕습니다.

· 신뢰할 수 있는 품질 보증: 모든 모듈은 배송 전에 100% 전기 테스트 및 샘플링 신뢰성 검사를 거치며 12개월 품질 보증이 지원됩니다.

요약하자면, 우리를 선택한다는 것은 다음을 제공하는 신뢰할 수 있는 파트너를 선택한다는 것을 의미합니다.

16년간의 업계 경험으로 정제된 제품 + 중소기업으로서의 맞춤형 요구에 대한 민첩한 대응 + 자사 브랜드를 지키듯 엄격한 품질관리.

우리는 시장에서 가장 큰 공급업체는 아닐 수도 있지만, 귀하를 가장 잘 이해하고 가장 큰 마음의 평화를 제공하는 공급업체가 되기 위해 최선을 다하고 있습니다.

자주 묻는 질문

Q1: 이 화면은 터치 기능을 지원합니까?

예, 이 모듈에는 단일 지점 터치를 지원하는 저항막 방식 터치 스크린(ITO 필름)이 통합되어 있습니다. 표준 4선 저항성 인터페이스가 특징이며 외부 터치 제어 칩 또는 ADC가 내장된 MCU가 필요합니다.

Q2: 정전식 터치 버전을 제공할 수 있나요?

현재 표준 버전에는 저항성 터치가 포함되어 있습니다. 정전식 터치(다중 터치 지원)의 경우 맞춤 제작을 위해 문의해 주세요.

Q3: 인터페이스에서 CCIR656과 CCIR601의 차이점은 무엇입니까? 어떻게 선택해야 하나요?

CCIR656은 내장형 동기 신호 형식(디지털 비디오 스트림에 일반적으로 사용됨)인 반면, CCIR601은 별도의 동기 신호 형식입니다. 프로세서가 표준 ITU-R BT.656/BT.601 비디오 신호(예: 특정 멀티미디어 프로세서)를 출력하는 경우 직접 연결이 가능합니다. 확실하지 않은 경우 주 제어 모델을 알려주시면 선택을 도와드리겠습니다.

Q4: -10°C ~ +60°C의 작동 온도 범위를 더 넓은 범위로 확장할 수 있습니까?

표준품은 이 온도범위를 갖고 있습니다. -30°C ~ +80°C와 같은 광범위한 산업 온도 요구 사항의 경우 일반적으로 액정 재료 및 제조 공정에 대한 조정이 포함되는 맞춤화가 논의될 수 있습니다.

Q5: 일치하는 드라이버 보드 또는 어댑터 보드를 사용할 수 있습니까?

우리는 귀하의 회로 설계를 단순화하기 위해 RGB 어댑터 보드와 터치 어댑터 보드(터치 IC 포함)를 제공할 수 있습니다. 자세한 내용은 영업팀에 문의하세요.

생산 및 사용 관련

Q6: 모듈의 ESD 보호 수준은 무엇입니까?

모듈은 ±8kV(공중 방전) / ±4kV(접촉 방전)의 ESD 테스트를 통과하여 일반 산업 환경의 요구 사항을 충족합니다. 제품 하우징을 설계할 때 적절한 접지 및 절연 조치를 취하는 것이 좋습니다.

Q7: 15ms의 응답 시간으로 인해 모션 블러가 발생합니까?

15ms는 일반적인 Gray-to-Gray 응답 시간으로 산업 제어, 계측, 대화형 인터페이스 등 대부분의 시나리오에 충분합니다. 고속 비디오 재생(예: 30fps 이상)의 경우 실제 동적 이미지 성능을 평가하는 것이 좋습니다.

Q8: 모듈의 백라이트는 어떻게 연결됩니까?

모듈 자체에는 백라이트 드라이버 회로가 포함되어 있지 않지만 LED 백라이트 핀(일반적으로 +3.3V 및 GND)을 제공합니다. 외부 정전류원이나 백라이트 드라이버 회로를 연결해야 합니다. 전류는 백라이트 LED의 직렬 병렬 구성에 따라 달라집니다(일반적인 값: 약 60-100mA).
