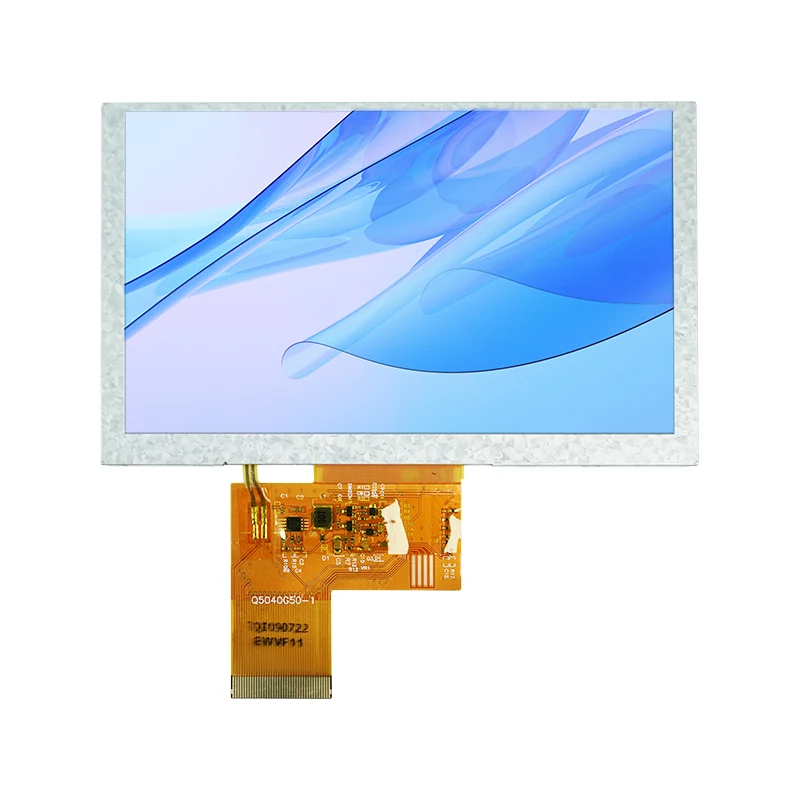

스마트 TFT LCD 디스플레이: 선택부터 개발 배포까지 실용 가이드

임베디드 시스템과 인간-기계 상호작용 설계에서는스마트 TFT LCD 디스플레이더 이상 단순한 "디스플레이 구성 요소"가 아닙니다. 이는 사용자 경험과 제품 성공을 결정하는 중요한 요소입니다. 산업용 HMI, 스마트 홈 제어판 또는 휴대용 의료 기기를 개발하는 경우 시장에 나와 있는 다양한 스마트 TFT LCD를 탐색하고 올바른 선택을 하면서 신속한 배포를 보장하는 것은 생각보다 더 복잡한 경우가 많습니다.

1. 선택: 크기와 해상도만 보지 마세요

선택 단계에서 가장 흔히 저지르는 실수는 '괜찮아 보인다'는 사고방식으로 화면을 결정하는 것입니다. 실제로 Smart TFT LCD 간의 핵심 차이점은 사양서 너머에 있는 경우가 많습니다.

1.1 인터페이스 유형: 첫 번째 중요한 구분

인터페이스 유형은 메인 컨트롤러가 화면을 구동할 수 있는지 여부와 개발 프로세스가 얼마나 복잡한지를 직접적으로 결정합니다. 일반적인 인터페이스 유형에는 각각 적합한 애플리케이션이 있습니다.

특별 참고 사항: 메인 컨트롤러가 RGB 컨트롤러가 내장되지 않은 STM32F103과 같은 MCU인 경우 RGB 인터페이스 화면을 직접 선택하는 것은 매우 어렵습니다. 추가 브리지 칩(예: SSD1963)이 필요하거나 SPI 또는 병렬 인터페이스 화면으로 전환해야 합니다.

1.2 해상도 및 크기 매칭

해상도가 높다고 항상 좋은 것은 아닙니다. 공간이 제한된 임베디드 시스템의 세계에서 해상도가 높을수록 프레임 버퍼 메모리 사용량이 늘어나고 전력 소비가 높아지며 비용도 높아집니다. 경험 법칙은 다음과 같습니다.

간단한 아이콘이나 텍스트(예: 기기 패널)를 표시하는 경우: 240x240 또는 320x320이면 충분합니다.
표준 인간-기계 인터페이스(예: 휴대용 단말기): 480x480 또는 800x480
명확한 차트나 이미지가 필요한 애플리케이션의 경우: 720x720 이상

정사각형 TFT는 스마트 웨어러블 및 산업용 기기에서 점점 일반화되고 있습니다. 일반적인 사양에는 1.3인치(240x240), 3.4인치(480x480), 4.0인치(720x720)가 있습니다.

1.3 환경 적응성: 실내, 실외 또는 극한 조건?

많은 프로젝트가 프로토타입 단계에서는 표준 화면에서 잘 작동하지만 현장에 배포한 후에는 문제가 발생합니다. 특별한 주의를 기울여야 할 세 가지 주요 매개변수는 다음과 같습니다.

• 밝기: 실내 사용에는 300~400니트로 충분합니다. 반실외 애플리케이션에는 500~800니트가 필요합니다. 직사광선 아래에서 완전히 실외에서 사용하려면 가독성을 위해 1000니트 이상이 필요합니다.

• 작동 온도: 상용 등급: 0°C ~ 50°C; 산업용 등급: -20°C ~ 70°C; 자동차 또는 극한 환경에서는 -30°C ~ 85°C 이상이 필요합니다.

• 시야각: 여러 사람이 화면을 보거나 장치가 비스듬히 설치된 시나리오의 경우 IPS 전체 시야각 화면이 선호됩니다. TN 스크린은 저렴하지만 광각에서 상당한 색상 변화를 나타냅니다.

1.4 터치패널 및 표면처리

제품에 저항성 유형과 정전 용량 유형 중에서 선택하는 것 외에 터치 기능이 필요한 경우 간과하기 쉬운 몇 가지 세부 사항이 있습니다.

라미네이션 방법: 광학 접합은 에어 갭 라미네이션에 비해 더 나은 선명도와 반사 감소를 제공하지만 비용이 더 많이 듭니다.
표면 코팅: 눈부심 방지(AG), 반사 방지(AR) 및 지문 방지(AF) 코팅 - 실외 또는 고휘도 장치의 경우 AG+AR 조합을 권장합니다.

커버 유리 맞춤화: 둥근 모서리, 실크스크린 로고, 구멍 또는 기타 미적 수정이 필요한지 여부

2. 하드웨어 및 드라이버: 함정 회피

화면이 선택되면 하드웨어 설계 및 드라이버 개발로 인해 또 다른 잠재적인 함정이 발생합니다.

2.1 FPC 케이블 및 연결

FPC 케이블은 화면 결함의 80% 원인입니다. 케이블을 삽입하거나 제거하기 전에 항상 커넥터 래치를 잠금 해제하십시오. 강제로 당기면 금색 접점이 손상될 수 있습니다. 잔류 전류로 인해 인터페이스가 손상될 수 있으므로 시스템 전원이 켜져 있는 동안 FPC를 연결하거나 분리하지 마십시오.

FPC를 사용자 정의할 때 다음 사항에 주의하십시오.

핀 순서와 전압 레벨이 메인보드와 호환되는지 여부
구부리거나 넓히거나 다른 구성 요소 주위로 라우팅해야 하는지 여부
FPC 길이가 기계적 인클로저 설계와 일치하는지 여부

2.2 전원 공급 장치 및 백라이트

TFT-LCD에는 일반적으로 VDD(3.3V 로직), VGH(포지티브 바이어스), VGL(네거티브 바이어스) 등 여러 전압 레일이 필요합니다. 비정상적인 전원 공급은 색 왜곡 및 화면 깜박임의 가장 큰 원인입니다. 일반적인 진단 접근 방식은 VCOM 전압이 데이터시트 사양에서 벗어나는지 확인하는 것입니다(예를 들어 3.8V를 초과하면 눈에 띄는 깜박임이 발생하는 경우가 많습니다).

백라이트 구동의 경우 PWM 조광 기능을 갖춘 정전류 솔루션이 권장됩니다. PWM 주파수가 150Hz 미만으로 떨어지면 사람의 눈이 깜박임을 인지할 수 있습니다. 주파수를 200Hz 이상으로 높이는 것이 좋습니다.

2.3 드라이버 IC 및 그래픽 라이브러리

일반적인 TFT 드라이버 IC에는 ILI9341, ST7789 및 ST7735가 포함됩니다. 이들 중에서 ILI9341은 가장 풍부한 문서와 가장 간단한 드라이버 구현을 제공하므로 240x320 해상도 애플리케이션에 적합합니다.

그래픽 라이브러리의 경우 LVGL 및 TouchGFX가 임베디드 공간의 주류 선택입니다. LVGL은 오픈 소스이며 여러 플랫폼을 지원하는 반면 TouchGFX는 STM32 마이크로 컨트롤러에 최적화되어 있습니다.

3. 특수 옵션: UART 스마트 직렬 화면

팀이 그래픽 드라이버 개발에 많은 시간을 투자하고 싶지 않거나 기본 컨트롤러의 리소스가 제한되어 있는 경우 UART 직렬 화면을 고려해 볼 가치가 있는 옵션입니다.

이러한 화면에는 내장 MCU(예: ATmega328PB)가 통합되어 있으며 TX 및 RX 핀만 사용하여 직렬 포트를 통해 명령을 전송하여 간단히 제어할 수 있습니다.

시중에서 판매되는 UART 화면은 일반적으로 두 가지 범주로 분류됩니다.

전자는 매우 높은 개발 효율성을 제공합니다. UI를 화면에 표시하기 전에 PC에서 UI를 시뮬레이션할 수도 있습니다. 후자는 보다 낮은 수준의 제어 기능을 제공합니다.

4. 공통 결함 진단 빠른 참조

마지막으로 고주파 현장 문제를 해결하기 위한 빠른 참조 체크리스트는 다음과 같습니다. 이를 통해 문제를 해결할 수 있습니다.

징후	우선조사 방향
화면이 깨지고 디스플레이가 표시되지 않음	FPC 케이블이 느슨하거나 산화되었는지 확인하십시오(80%의 경우). 해상도/주사율 설정 확인
색상왜곡, 세로줄무늬, 지터	비정상적인 공급 전압(VGL/VGH/VCOM)을 확인하십시오. PWM 디밍 주파수가 너무 낮은지 확인하세요.
이미지가 어두워지거나 백라이트가 작동하지 않음	백라이트 LED가 노화되었는지 확인하십시오. 전원 어댑터의 실제 출력 전압 확인
화면의 어두운/흰색 점 수정	뒷면의 물리적 손상 또는 압축(되돌릴 수 없음 - 교체 필요)

TFT LCD 선택 및 개발의 핵심은 비용, 성능, 개발 주기 및 신뢰성 간의 균형입니다. "최고의" 화면은 없습니다. 단지 "가장 적합한" 솔루션만 있을 뿐입니다. 이 가이드가 프로젝트 시작 시 불필요한 우회를 피하고 진정으로 차별화된 제품 경험을 만드는 데 더 많은 노력을 집중할 수 있도록 도움이 되기를 바랍니다.
