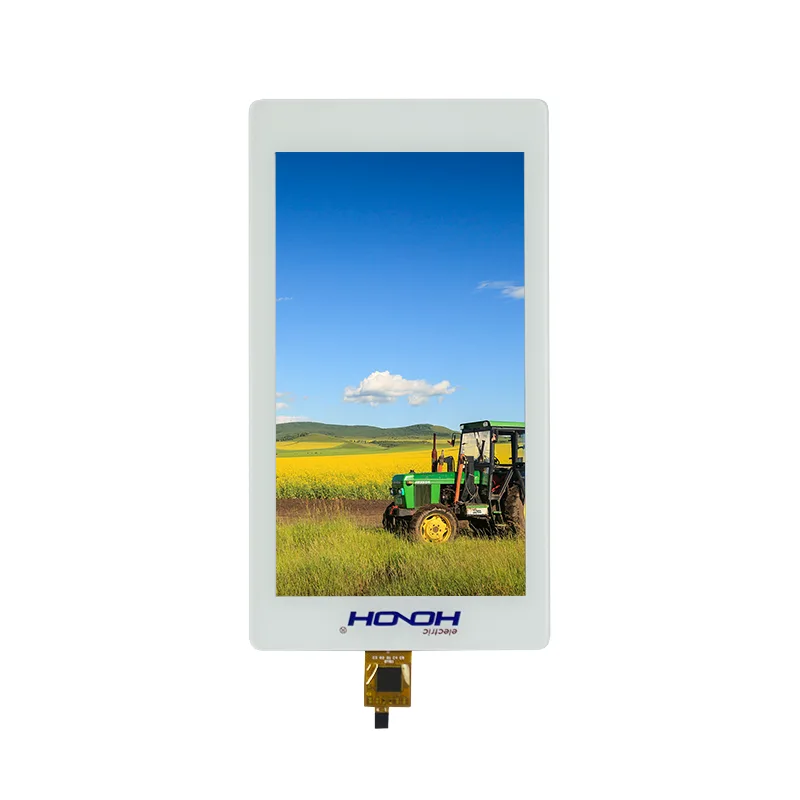

5.0' 용량성 TFT 소형 TFT 터치스크린 모듈

고품질의 맞춤형 LCD 솔루션을 위해 유연한 중국 공급업체인 Tianfu와 파트너십을 맺으세요. 5.0인치 정전식 TFT 소형 TFT 터치 스크린 모듈은 ≥6H 강화 유리와 99% 알코올 방지 코팅으로 기름과 때를 방지하여 열악한 환경에서도 선명도를 보장합니다. 5ms 미만의 응답 시간과 ±1mm의 핀포인트 정확도를 특징으로 하며 -20℃부터 +70℃까지 5손가락 멀티 터치를 완벽하게 지원합니다.

문의 보내기

제품 설명

귀하의 솔루션에 어떻게 도움이 될 수 있습니까?

정밀한 멀티 터치: 최대 5개 손가락 동시 인식을 지원하여 핀치 투 줌, 스크롤, 멀티 포인트 탭 등 복잡한 제스처가 가능합니다.

열악한 환경에서도 안정적인 작동: 넓은 작동 온도 범위(-10°C ~ +60°C)와 뛰어난 내화학성을 자랑하므로 산업, 실외 및 의료 환경에 적합합니다.

호스트 시스템과의 효율적인 통신: 표준 I²C(COb 프로토콜) 인터페이스를 통해 마이크로컨트롤러 또는 프로세서에 연결하여 간단하고 빠른 통합을 보장합니다.

장기간 안정적인 상호 작용: 최대 1,000만 번에 달하는 클릭 수명을 제공하므로 높은 내구성이 요구되는 제품에 이상적인 선택입니다.

이 모듈은 높은 광선 투과율, 높은 경도 표면 및 빠른 응답 시간을 결합하여 최신 터치 지원 장치에 없어서는 안될 핵심 대화형 구성 요소입니다.

사양

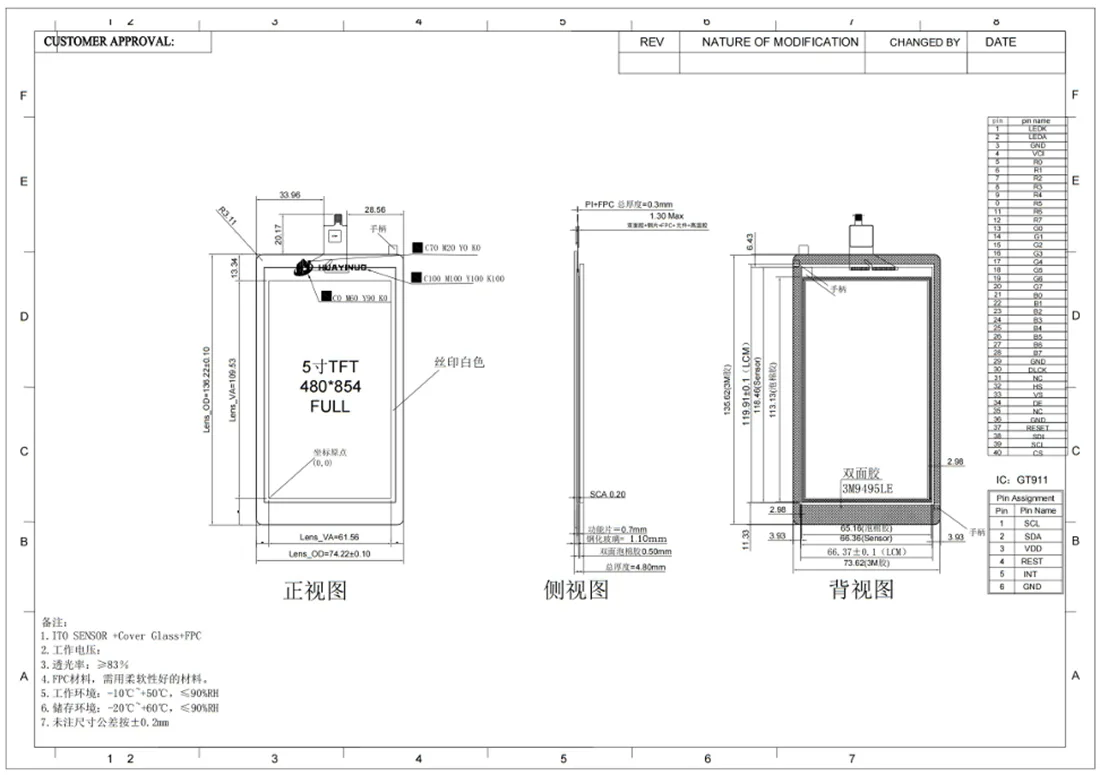

전체 치수(L×W×T)	74.22mm × 136.22mm × 4.80mm
TP 센서 크기(L×W×T)	66.36mm × 118.46mm × 0.70mm
가시 영역(L×W)	61.56mm × 109.53mm
전기적 성능
작동 전압	3.3V(DC)
절연저항	≥20MΩ @25V(DC)
응답 시간	<5ms
정전 용량	<5nF
환경 및 신뢰성
작동 온도	-10℃ ~ +60℃
보관 온도	-20℃ ~ +70℃
내화학성	99% 알코올 와이프 테스트 5사이클 통과
수명을 클릭하세요	천만 주기
기계 및 광학
표면 경도	≥6H
투과율	≥83%
멀티터치 지원	5개의 손가락
인터페이스 및 재료
인터페이스 프로토콜	옥수수 속
핀 정의	1: SCL, 2: SDA, 3: VDD, 4: RST, 5: INT, 6: GND
주요재료	• 렌즈: 유리 (T=1.1mm) • TP: 양면 ITO 유리 (T=0.70mm) • FPC: 금도금 접점이 있는 유연한 PCB

세부

5.0' Capacitive TFT Small TFT Touch Screen Module

5.0' 용량성 TFT 소형 TFT 터치 스크린 모듈은 높은 신뢰성, 넓은 온도 작동 및 탁월한 간섭 방지 기능으로 인해 다음 분야에서 널리 사용됩니다.

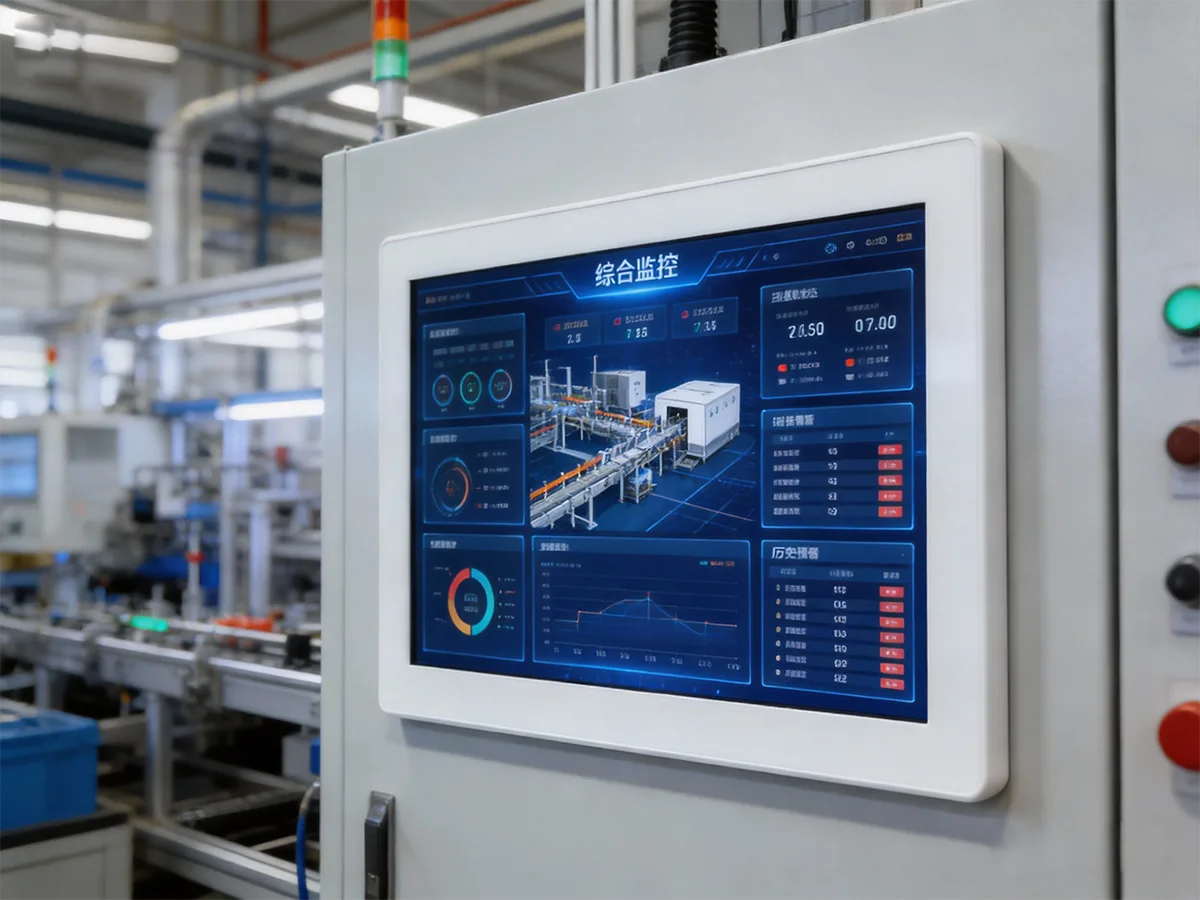

• 산업 자동화 및 제어: 공장 생산 라인 제어 패널, PLC HMI(인간-기계 인터페이스), 테스트 및 측정 장비.

• 의료 및 실험실 장비: 휴대용 진단 기기, 실험실 분석 장비 및 의료 모니터링 스크린(우수한 화학적 세척 저항성 이점).

• 자동차 및 운송 시스템: 차량 중앙 제어 화면, 백미러 터치 컨트롤, 충전 파일 인터페이스 및 내비게이션 장치.

• 스마트 홈 및 IoT: 고급 스마트 패널, 보안 시스템 컨트롤러, 스마트 기기 제어 센터.

• 상업 및 소매: 셀프서비스 단말기(키오스크), POS 시스템, 대화형 정보 디스플레이.

일반적인 고객 사례: 잘 알려진 산업용 HMI 제조업체는 이 모듈을 차세대 휴대용 컨트롤러에 통합했습니다. 먼지와 기름이 많은 환경에서도 3년 넘게 고장률 없이 안정적으로 작동해 고객 장비의 시장 경쟁력을 크게 높였습니다.

5.0' Capacitive TFT Small TFT Touch Screen Module

Q1: 이 터치스크린은 어떤 운영 체제 또는 주요 제어 칩을 지원합니까?

답변: 이 모듈은 표준 I²C 프로토콜을 통해 통신하며 이론적으로 I²C 인터페이스를 갖춘 모든 마이크로컨트롤러(예: STM32, ESP32, Arduino 등) 또는 프로세서(예: Allwinner, Rockchip 등)와 호환됩니다. 고객이 신속하게 통합할 수 있도록 기본 드라이버 예제를 제공합니다.

Q2: 활성 영역과 전체 치수 사이의 관계는 무엇입니까?

답변: 전체 치수(74.22 x 136.22mm)는 모듈의 물리적 외부 프레임 크기를 나타냅니다. 활성 영역(61.56 x 109.53mm)은 사용자가 유리를 통해 디스플레이 콘텐츠를 실제로 볼 수 있는 영역입니다. 둘 사이의 베젤은 라우팅 트레이스와 구조적 고정에 사용됩니다.

Q3: 표면 경도 "≥6H"는 무엇을 의미합니까? 긁힘 방지 기능이 있나요?

A: "6H"는 연필 경도 테스트 결과를 의미합니다. 즉, 표면이 6H 경도의 연필로 긁힘을 흔적 없이 견딜 수 있다는 의미입니다. 이는 유리 커버가 일상적인 긁힘에 강하고 열쇠나 칼과 같은 단단한 물체로 인한 손상을 효과적으로 방지할 수 있음을 나타냅니다.

Q4: 인터페이스에서 "INT" 핀의 기능은 무엇입니까?

A: INT(인터럽트) 핀은 매우 유용한 기능입니다. 터치 이벤트가 발생하면 터치 스크린 컨트롤러는 이 핀을 통해 주 제어 MCU에 적극적으로 알릴 수 있으므로 MCU가 터치 스크린을 지속적으로 폴링할 필요가 없습니다. 이는 시스템 전력 소비를 크게 줄이고 응답 효율성을 향상시킵니다.

Q5: 작동 온도 범위 -10°C ~ 60°C가 추운 실외 환경에 적합합니까?

A: 예, 이 범위는 대부분의 실외 및 자동차 애플리케이션 시나리오를 포괄합니다. 보다 극한 환경(예: -10°C 미만의 온도)의 경우 맞춤형 광범위 온도 버전을 제공할 수 있습니다. 자세한 내용은 당사 기술 영업팀에 문의하시기 바랍니다.
