10.1 '너비 온도 HD TFT LCD 디스플레이 모듈

Tianfu 10.1 '너비 온도 HD TFT LCD 디스플레이 모듈 : 102 × 600 RES, 250-NIT 밝기, 450 : 1 대비. 견고한 (-20 ° C ~ 70 ° C), 52% NTSC 색상, 안티 글 레이 표면. 28 주도 백라이트 (140ma). 정밀 제어 : 14 개의 감마 전압, 시프트/스캔 모드, 디더링. 10.1 '와이드 온도 HD TFT LCD 디스플레이 모듈은 신뢰성, 선명도 및 원활한 통합을 요구하는 산업, 의료 및 소매 시스템을 위해 구축되었습니다. 견딜 수 있도록 설계되었습니다.

문의 보내기

제품 설명

LCD 디스플레이 모듈 공급 업체 인 Tianfu는 소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하여 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 완벽한 통합을 보장합니다.

Tianfu 10.1 '넓은 온도 HD TFT LCD 스톡 기능의 디스플레이 모듈

1. 크라이스트 클리어 비주얼

1024 × 600 해상도, 250 니트 밝기 및 450 : 1 대비가있는 10.1 인치 디스플레이.

2. 산업적 등급 내구성

엄격한 신뢰성 테스트 (열 충격, 진동, ESD)로 뒷받침되는 -20 ° C ~ 70 ° C 극단에서 완벽하게 작동합니다.

3. 수명에 이르기까지

52% NTSC 영역 및 14 개의 감마 보정 전압은 정확한 색상 재생 및 균일 성을 보장합니다.

4. 스마트 제어 통합

유연한 시스템 적응을 위해 SHLR (Shift Direction), Scan Control (UPDN) 및 DITHERING (DITH)을 특징으로합니다.

Tianfu 사용자 정의 10.1 '와이드 온도 HD TFT LCD 디스플레이 모듈 사양

디스플레이 크기	10.1 인치 A-Si TFT-LCD (Transmissive)
해결	1024 (RGB) × 600 픽셀 (RGB 수직 스트라이프)
디스플레이 모드	일반적으로 흰색 TN, 6시보기 방향
인터페이스	LVD (저전압 차동 신호 전달)
전원 공급 장치 전압	디지털 : 3.0–3.6 V (VDD) 아날로그 : 8.1–8.5 V (AVDD) 게이트 전압 : VGH = 18–20 V, VGL = -7.6–5.6 V 공통 전압 : vcom = 3.0–3.4 v
광학적 특성	휘도 : 250 CD/m² (타이핑) 대비 비율 : 450 : 1 (타이핑) 응답 시간 : 8ms (타이핑) 색 영역 : 52% NTSC (Typ.) 보기 각도 : 45 ° 수평 / 15 ° 수직 (CR> 10)

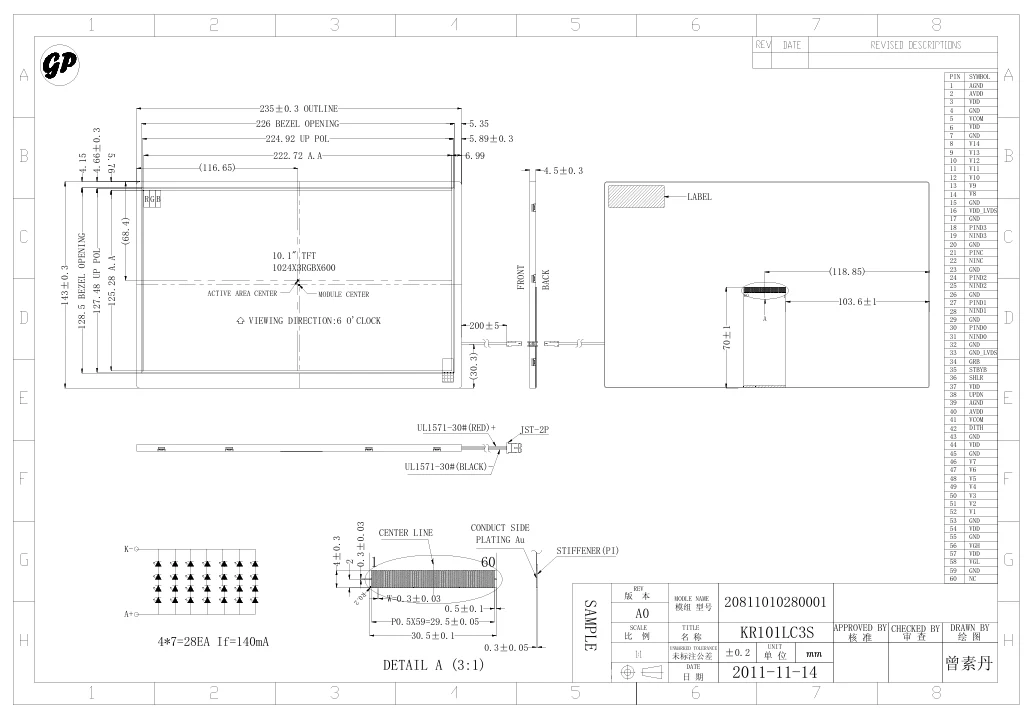

기계적 사양	활성 영역 : 222.72 × 125.28 mm 개요 치수 : 235 × 143 × 4.5 mm 체중 : 해당 없음
환경 조건	작동 온도 : -20 ~ 70 ℃ 저장 온도 : -30 ~ 80 ℃ 습도 : 비 곤충
백라이트	유형 : 흰색 LED 현재 : 140 MA (28 LED) 전방 전압 : 12–14.4 v 평생 : 50,000 시간 (타이핑)
추가 기능	감마 보정 : 14 개의 기준 전압 (V1 – V14) 컨트롤 핀 : STBYB (대기), SHLR (시프트 방향), UPDN (스캔 방향) 디더링 기능 : 디트 핀을 통해 활성화

Tianfu 10.1 '와이드 온도 HD TFT LCD 디스플레이 모듈 세부 사항

Tianfu 10.1 '와이드 온도 HD TFT LCD 디스플레이 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에
