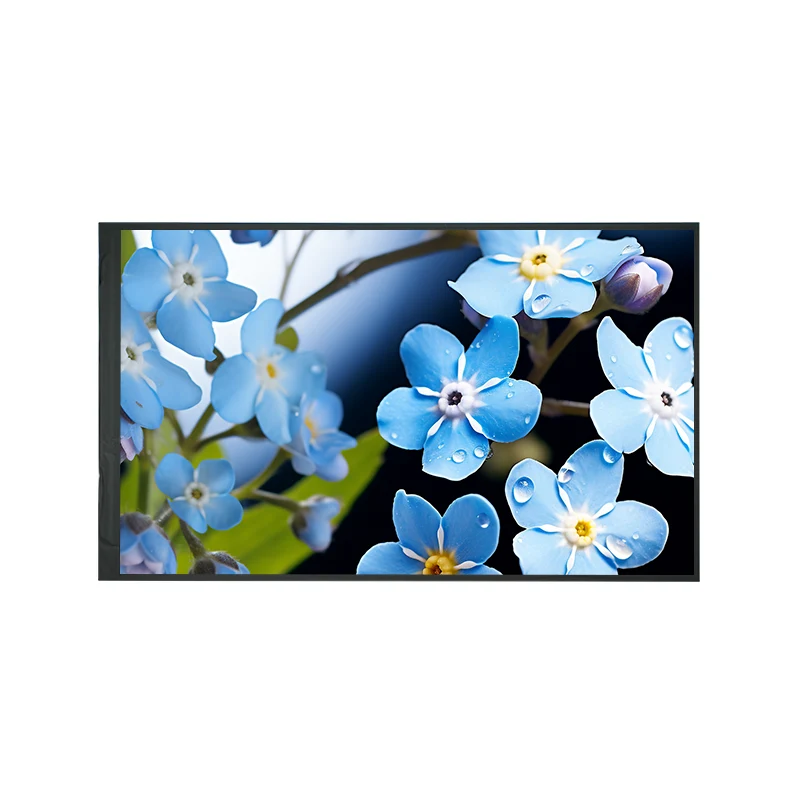

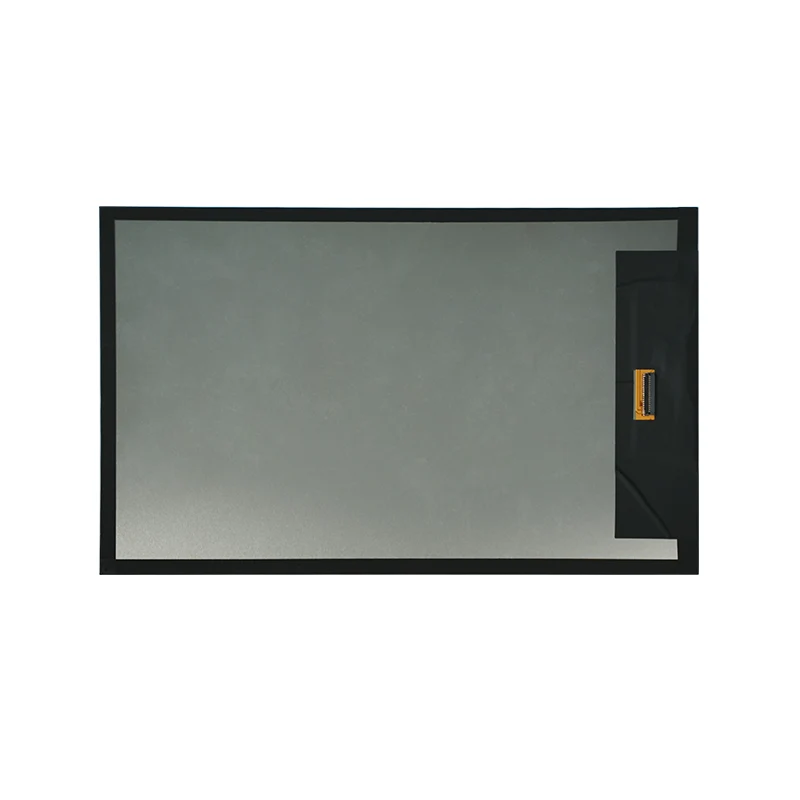

8.0 '산업 IPS HD TFT LCD 디스플레이 모듈

디스플레이 유형

8.0 인치 트랜스 미스 a-Si TFT-LCD (IPS 기술)

해결

800 (RGB) × 1280 (WXGA)
16.7m 색상

픽셀 세부 사항

• 픽셀 피치 : 44.85 μm (H) × 134.55 μm (V)
• 배열 : RGB 수직 스트라이프

표시 성능

• 휘도 : 280 CD/m² (타이핑)
• 대비 비율 : 1200 : 1 (타이핑)
• 응답 시간 : 30ms (타이핑)
•보기 각도 : 80 ° (H/V)

전력 요구 사항

• 아날로그 공급 (VCI) : 2.5–4.8V
• 인터페이스 공급 (IOVCC) : 1.65–3.6V
• 백라이트 전류 : 140ma (타이핑)
• 전력 시퀀스 공차 : 120ms (SLPOUT 모드)

인터페이스

• 유형 : MIPI DSI (비디오 모드 만 해당)
• 구성 : 4 개의 데이터 차선 + 1 클럭 레인
• 드라이버 IC : JD9365DA
• 로직 재설정 : 활성 LST 핀

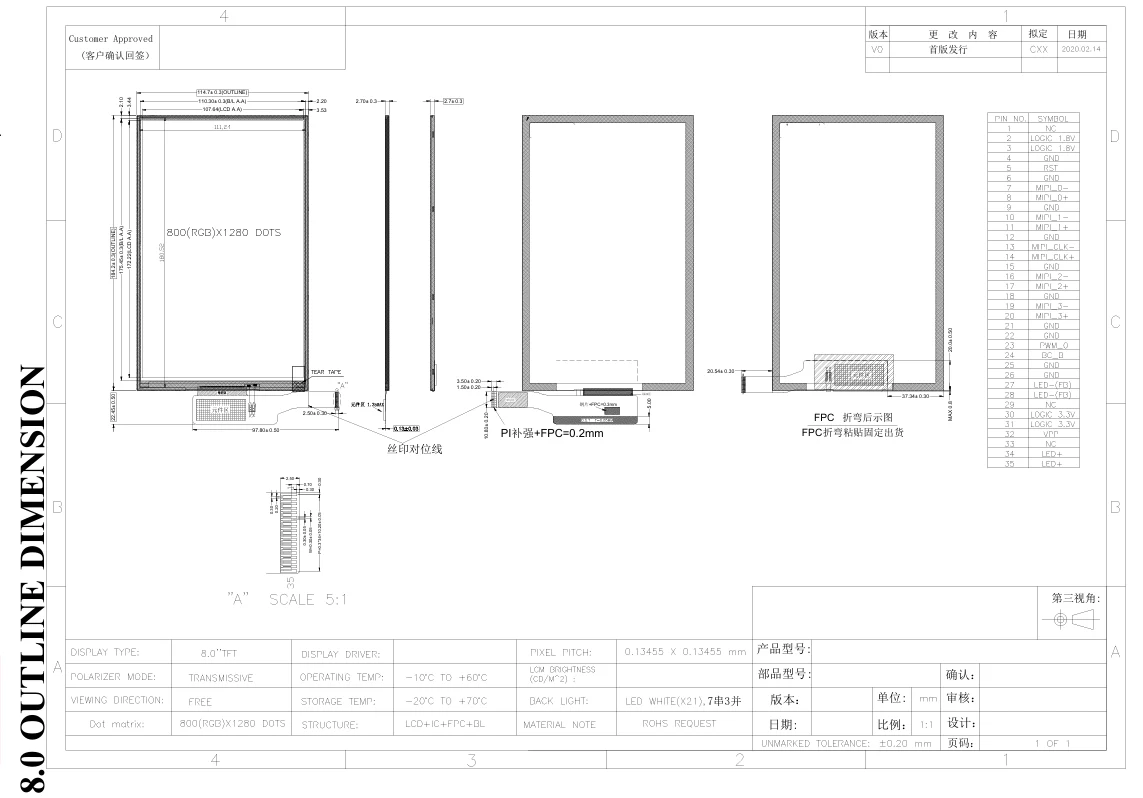

기계적 특성

• 치수 : 114.7 × 184.2 × 2.7 mm (L × W × H)
• 활성 영역 : 107.64 × 172.22 mm
• 체중 : TBD (Typ.)

신뢰성 테스트

• 작동 온도 : -20 ° C ~ +60 ° C
• 저장 온도 : -30 ° C ~ +70 ° C
• 습도 : 60 ° C (96hrs)에서 90% RH
• 열 충격 : 30 사이클 (-20 ° C+80 ° C)

백라이트 장치

• 유형 : 단일 LED (사이드 라이트)
• 순방향 전압 : 9.6V (타이핑)
• 수명 : TBD
• 제어 : 핀 23을 통한 PWM 디밍
