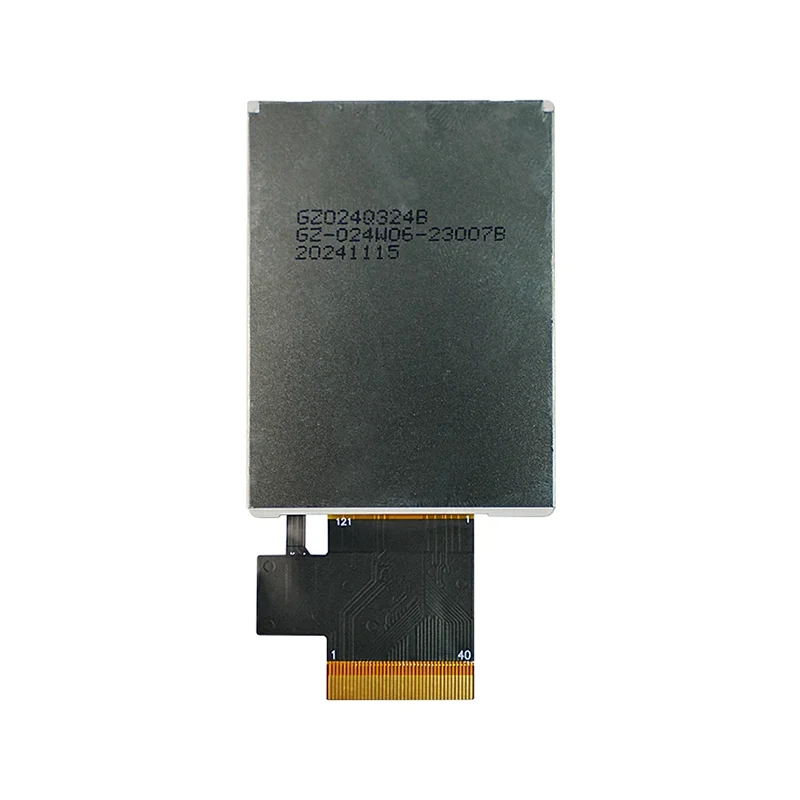

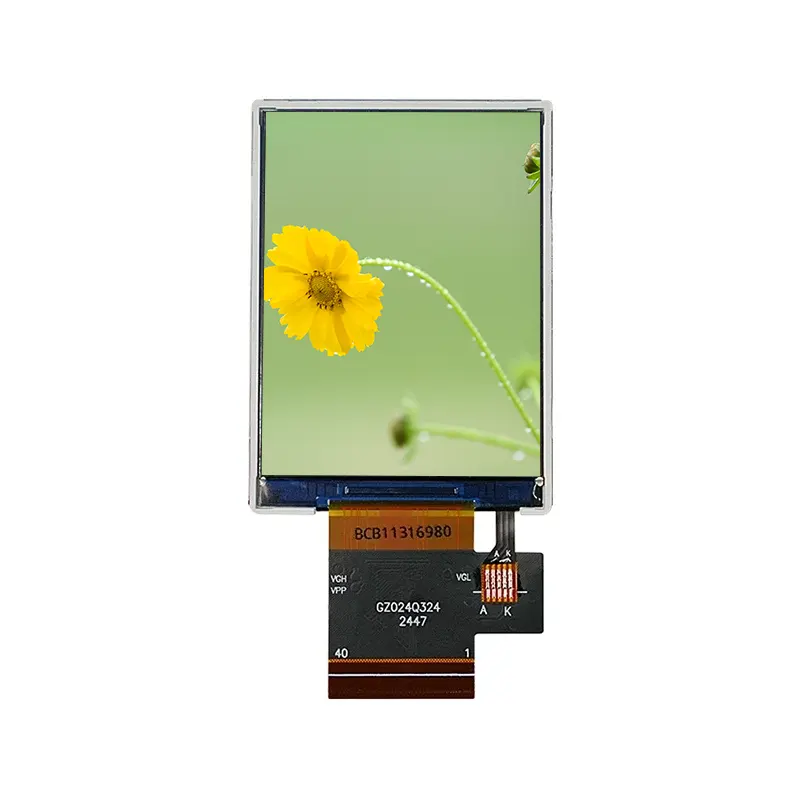

2.4' 넓은 온도 TN TFT LCD 스크린 모듈

고품질, 저렴한 맞춤형 제조 솔루션을 제공하는 중국 LCD 공급업체로 당사를 선택하십시오. 2.4인치 넓은 온도 TN TFT LCD 스크린 모듈에는 고성능 ST7789V 드라이버 IC가 장착되어 있으며 240×320 픽셀의 선명한 해상도를 제공합니다. 제한된 공간, 높은 전력 감도 및 신뢰할 수 있는 디스플레이 성능이 요구되는 임베디드 시스템 및 스마트 장치용으로 특별히 설계되었습니다.

문의 보내기

제품 설명

중국의 오랜 LCD 공급업체이자 제조업체인 TF는 항상 고품질 제품 생산에 주력해 왔습니다. 2.4' 넓은 온도 TN TFT LCD 스크린 모듈은 주류 마이크로컨트롤러와 호환됩니다. 280~300cd/m²의 일반 밝기와 200:1의 명암비를 자랑합니다.

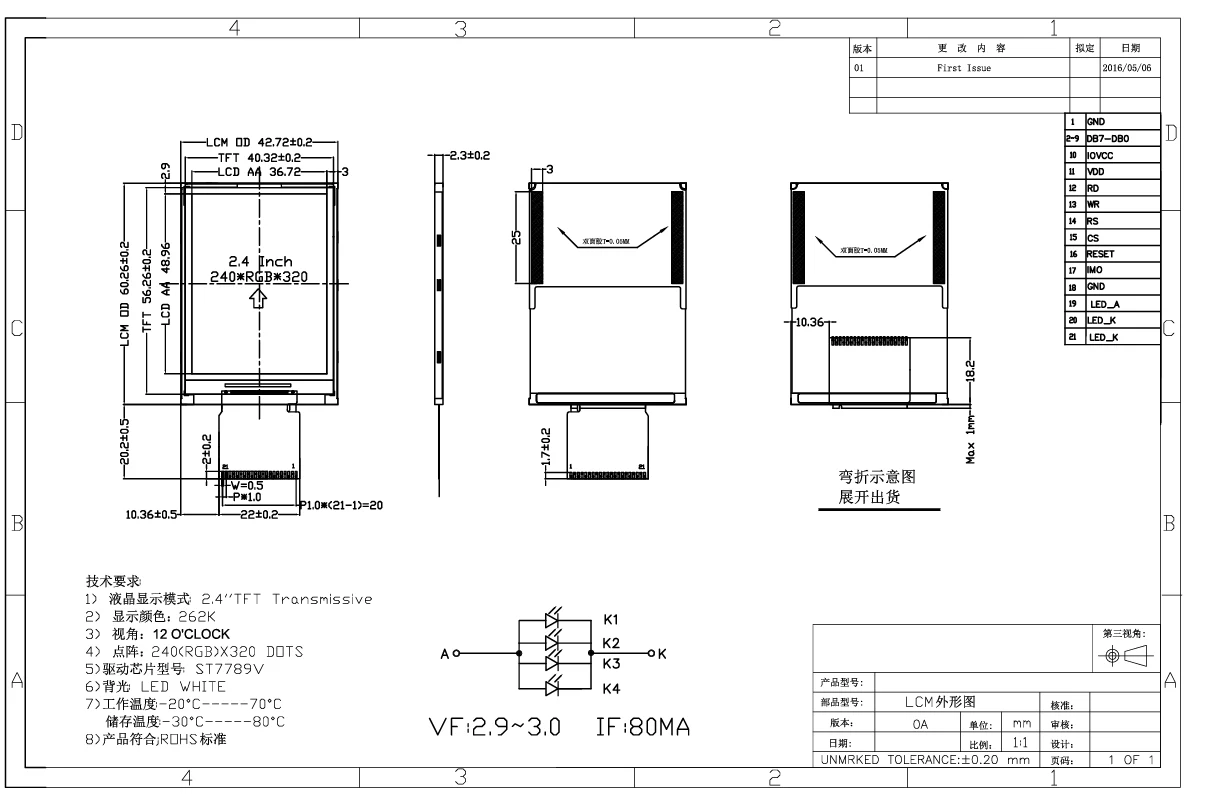

TFT LCD 화면 모듈 사양

2.4 투과형 TN TFT LCD 모듈
모듈 유형	ST7789V 드라이버 IC가 탑재된 TFT-LCD
해결	240(RGB)×320픽셀
보는 방향	12시(세로/가로: θ ≤ 90°, ψ ≤ 360°)
밝기(중앙)	280~300cd/m²(일반)
명암비	200:1(일반)
응답 시간	상승: 15ms, 하강: 20ms(일반)
인터페이스	병렬 8080 타이밍(8비트 데이터 버스)
작동 전압	2.6~3.5V(VDD), 2.8V/3.3V(일반)
현재 소비	5mA(표준 @ 2.8V)
백라이트 전압	3.2V(표준 @ 80mA)
모듈 크기	42.72×60.26×2.3mm
활성 영역	36.72×48.96mm
작동 온도	-20°C ~ +70°C
보관 온도	-30°C ~ +80°C
백라이트 수명	30,000시간(일반)

LCD 화면 모듈 세부정보

높은 신뢰성, 낮은 전력 소비 및 컴팩트한 디자인을 갖춘 이 디스플레이 모듈은 고품질 그래픽 디스플레이가 필요한 광범위한 응용 분야에 이상적입니다.

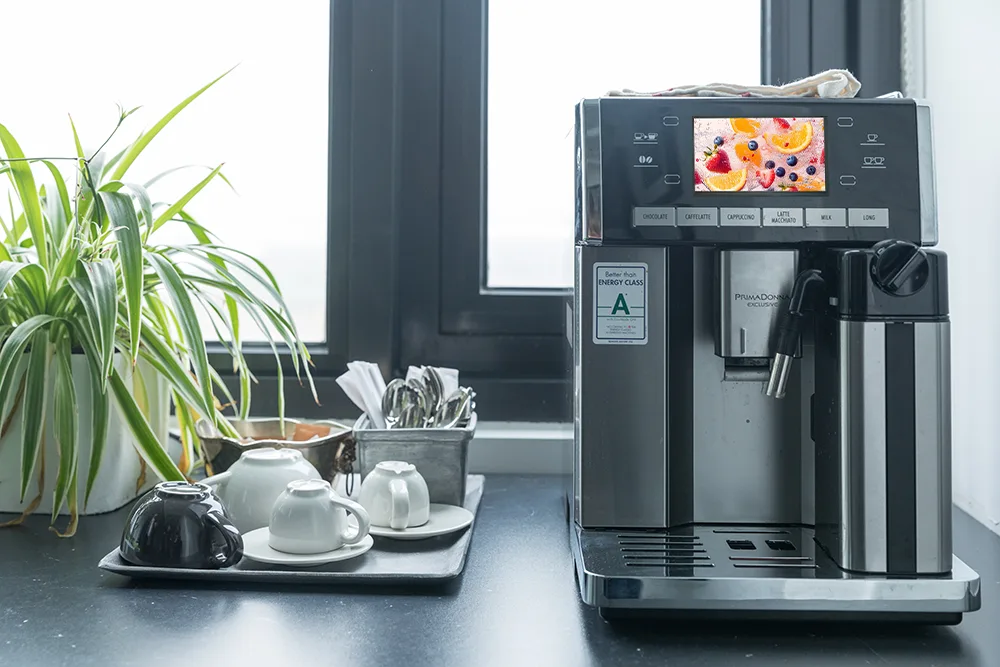

가전제품

세탁기, 회전식 건조기, 식기세척기 등 스마트 가전제품용 디스플레이 패널입니다. 세탁 프로그램, 시간, 온도 및 오류 코드를 표시하는 TFT 모듈은 사용자 상호 작용 경험과 제품 등급을 향상시킵니다.

산업 제어 및 HMI

소형 PLC, 계기판, 센서 데이터 표시 화면 및 생산 라인 모니터링 터미널을 위한 인터페이스입니다.

의료 및 건강 기기

휴대용 모니터, 혈당 측정기, 주입 펌프용 매개변수 디스플레이 인터페이스입니다.

가전제품

휴대용 게임 콘솔, 스마트워치 프로토타입, 미니 액자, 휴대용 단말기.

IoT 및 스마트 홈 시스템

온도 조절 장치, 보안 패널 및 스마트 스위치용 디스플레이 장치입니다.

LG급 커스터마이징: 프리미엄 가전에 최적화된 맞춤형 디스플레이 솔루션

우리는 단지 표준 제품만 공급하는 것이 아니라 일류 브랜드 클라이언트의 엄격한 요구 사항을 충족하는 심층적인 맞춤화 서비스를 제공하는 데 탁월합니다. LG 세탁기와의 성공적인 협업을 통해 수요 조정부터 대량 생산 납품까지 전주기 맞춤화 역량을 입증하고 있습니다.

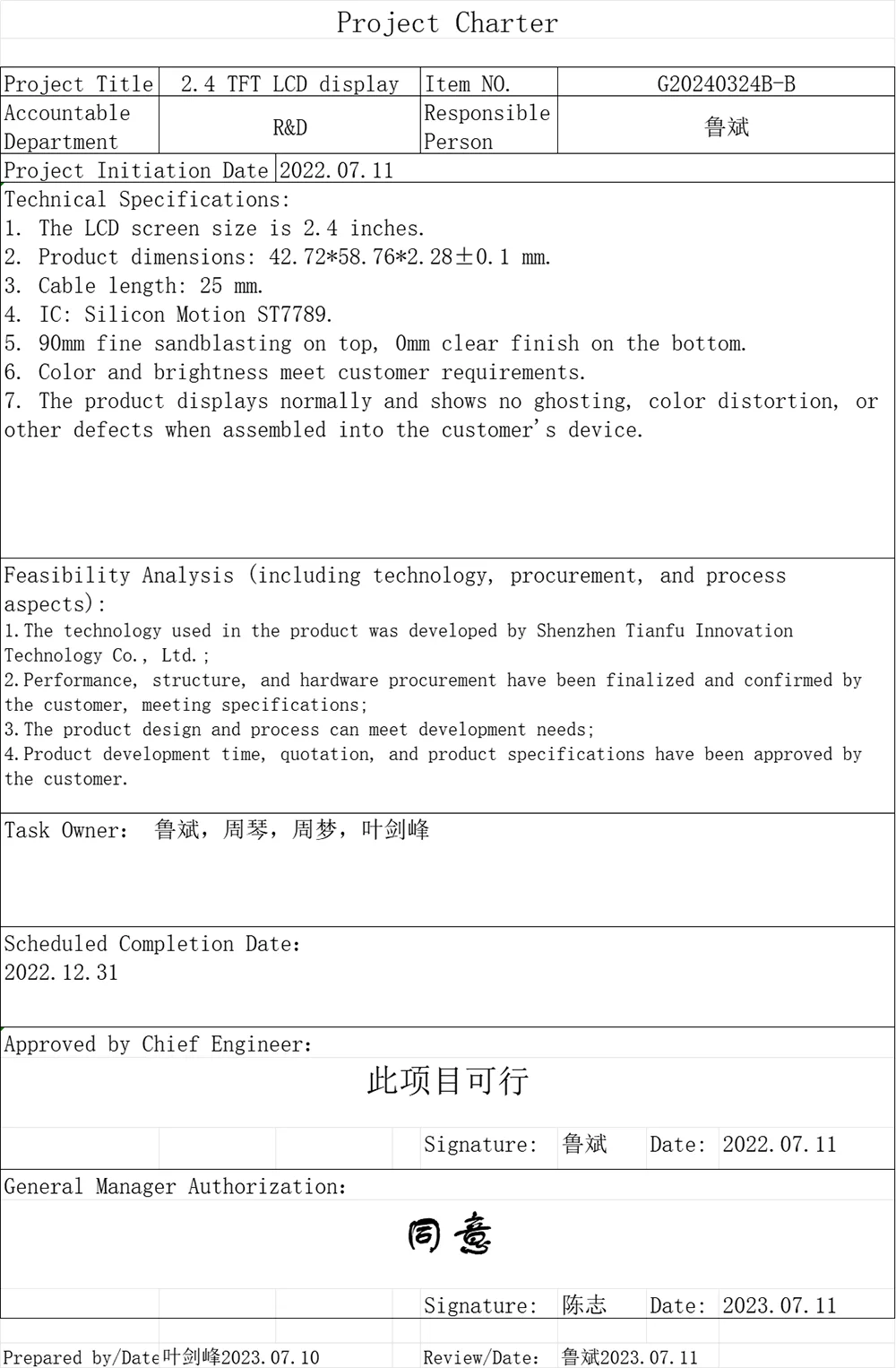

맞춤형 서비스 실행: LG 세탁기 프로젝트 사례 연구

LG의 경우 독립형 디스플레이 모듈 그 이상을 제공했습니다. 완전히 통합된 맞춤형 디스플레이 솔루션을 제공했습니다.

심층적인 인터페이스 및 프로토콜 적응: 메인 제어 칩의 특성을 기반으로 적합한 병렬 인터페이스의 타이밍을 최적화하여 작동 모터에서 생성되는 높은 전자기 간섭 환경에서도 결함 없는 프레임 드롭 없는 디스플레이 새로 고침을 보장합니다.

맞춤형 백라이트 및 광학 튜닝: 세탁기 패널의 확산 투과형 아크릴 커버를 대상으로 백라이트 밝기(300cd/m²에서 안정화)와 균일성을 재보정하고 가장자리 그림자를 제거하여 다양한 주변 조명 조건에서 숫자와 아이콘이 부드럽고 선명하게 표시되도록 했습니다.

구조보강 및 환경적응: 설치 구조 및 내부 공간 제약에 따라 FPC 케이블의 라우팅 및 내구성을 조정하고 모듈에 방습 코팅을 적용하여 세탁실의 다습한 환경에 효과적으로 저항합니다.

신뢰성 검증: 우리는 고객과 협력하여 지속적인 고온 고습 작동, 응축 주기 테스트, 모터 작동과 연계된 장기 진동 테스트 등 업계 표준을 훨씬 뛰어넘는 목표 스트레스 테스트를 뛰어난 테스트 데이터 성능으로 완료했습니다.

이러한 성공적인 협력을 통해 우리는 프리미엄 가전제품 제조업체가 선호하는 디스플레이 파트너로서의 입지를 확고히 했습니다.

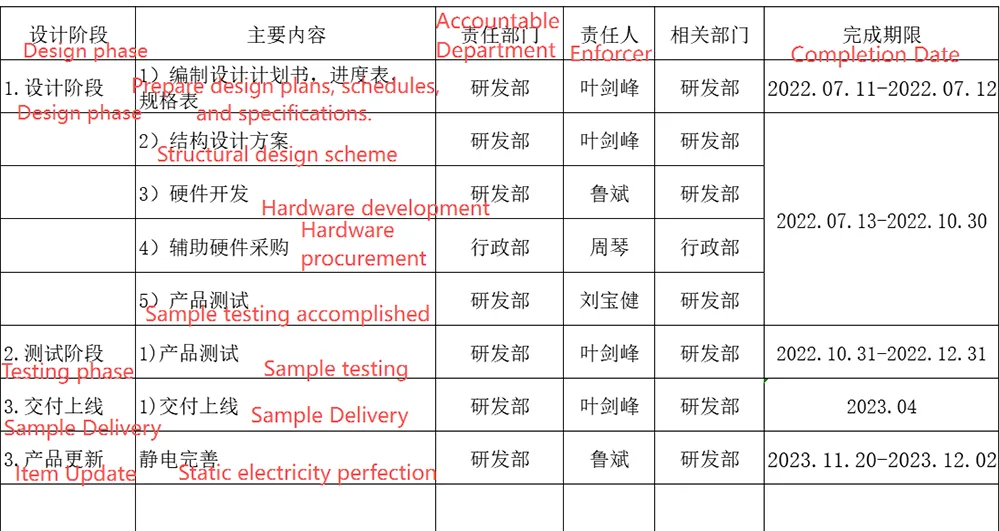

포괄적인 맞춤화 서비스 및 프로세스 흐름

LG와 같은 주요 고객에게 서비스를 제공한 경험을 바탕으로 당사는 고객의 고유한 요구 사항을 유연하게 해결하는 체계적인 맞춤 프로세스를 구축했습니다.

요구사항 분석 단계

우리는 귀하의 하드웨어, 소프트웨어 및 기계 엔지니어링 팀과 긴밀히 협력하여 디스플레이 성능, 인터페이스, 구조, 운영 환경 및 비용에 대한 목표를 명확하게 정의합니다.

하드웨어 맞춤화 솔루션

전기 인터페이스 사용자 정의: 병렬 8080, SPI 및 RGB를 포함한 여러 인터페이스에 대한 변환 및 레벨 일치를 지원합니다.

백라이트 시스템 사용자 정의: LED 수량, 밝기, 색온도, 구동 방법 및 디밍 곡선 조정 가능.

드라이버 보드 최적화: 회로 설계는 주 제어 플랫폼에 맞게 최적화되어 간섭 방지 기능을 향상시킬 수 있습니다.

구조 및 광학적 맞춤화

폼 팩터 및 치수 조정: 전체 모듈 크기, 활성 영역 비율, FPC 길이 및 커넥터 위치를 모두 장치 구조에 맞게 조정할 수 있습니다.

광학 라미네이션 공정: 완전 라미네이션(OGS)을 제공하여 에어 갭을 제거하고 강한 빛 속에서 가시성, 내구성 및 디스플레이 선명도를 크게 향상시킵니다.

신뢰성 및 인증 지원

확장된 온도 범위: 최대 -30°C ~ +85°C의 작동 온도 범위를 갖춘 산업 등급 또는 자동차 등급 솔루션을 제공합니다.

맞춤형 테스트: 제품 적용 시나리오(예: 진동, 염수 분무, UV 노출)를 기반으로 향상된 검증 계획을 설계합니다.

인증 지원: 고객이 관련 산업 또는 지역에 대한 안전 및 환경 인증 요구 사항을 충족하도록 지원합니다.

우리의 생산은 완전 자동화된 SMT 및 고정밀 COG 접합 공정을 채택하고 있으며 주요 절차는 클래스 10,000 클린룸에서 완료되었습니다. 모든 맞춤형 모듈은 전원 공급 테스트, 신호 무결성 테스트, 노화 테스트 및 100% 검사를 거쳐 제공된 품질이 프로토타입과 동일한지 확인합니다.
