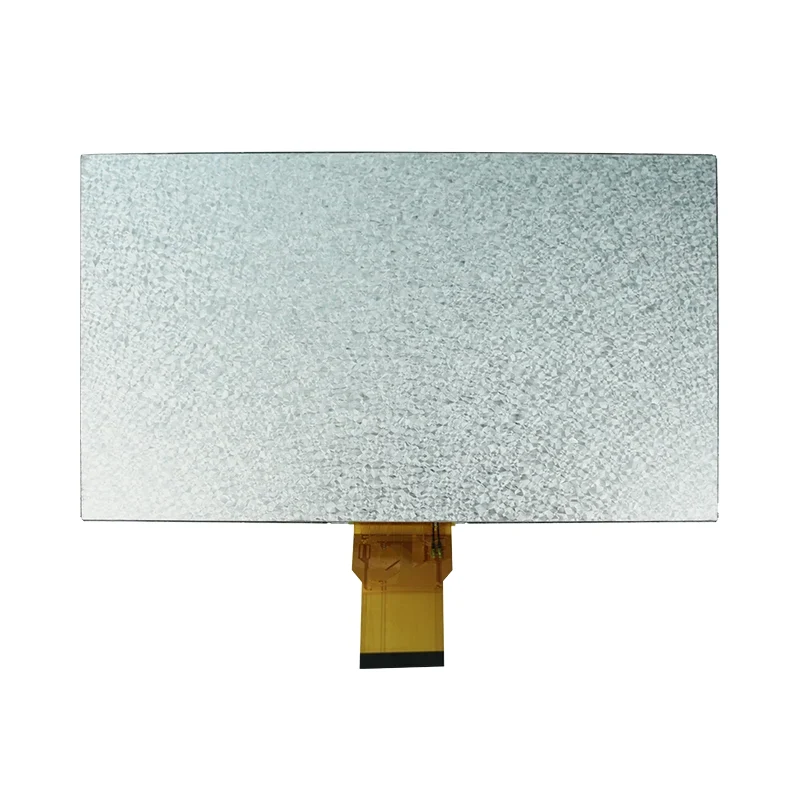

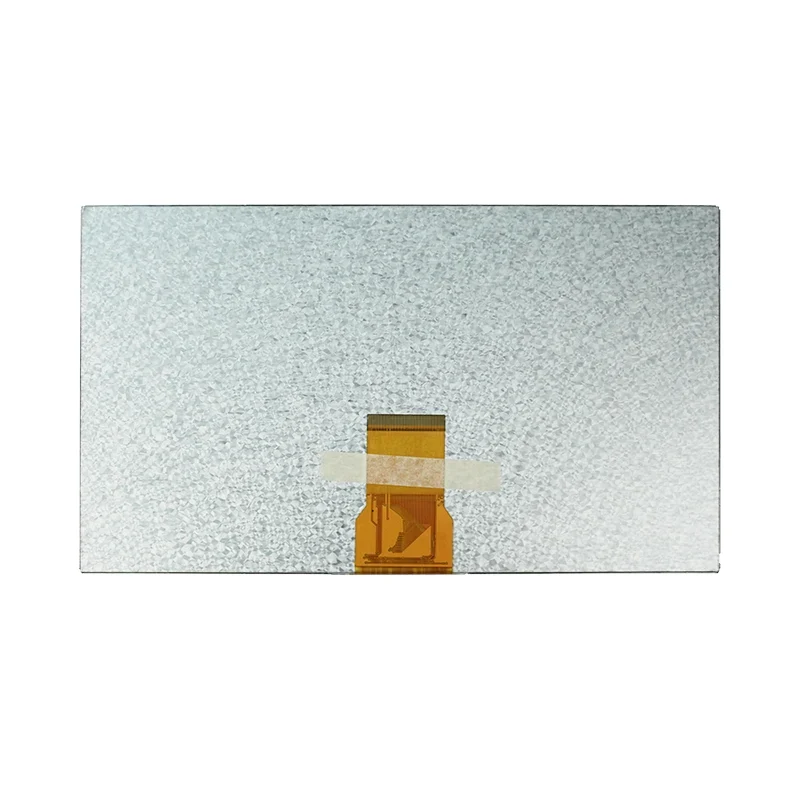

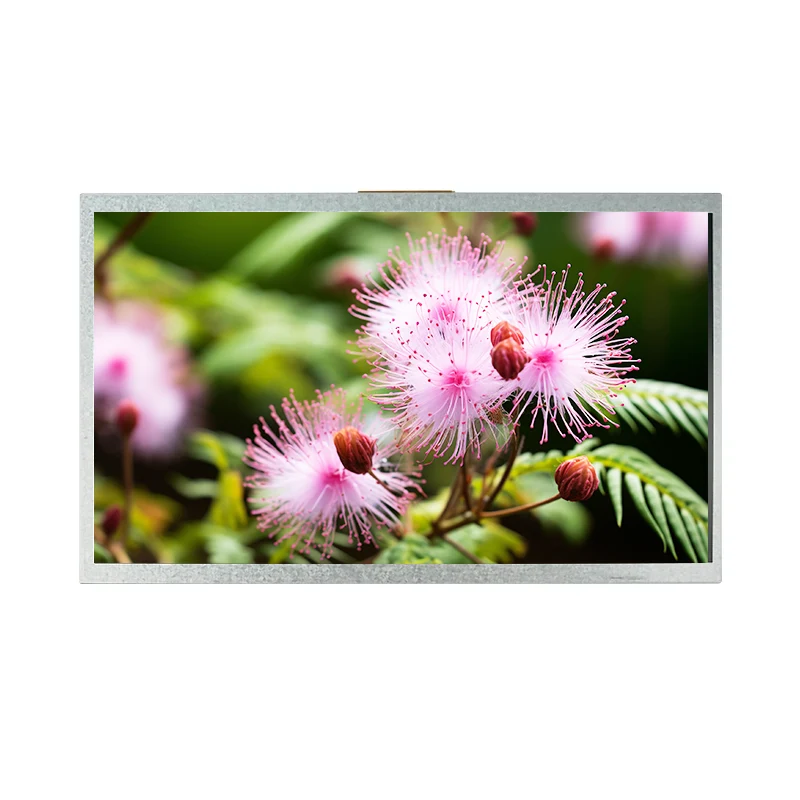

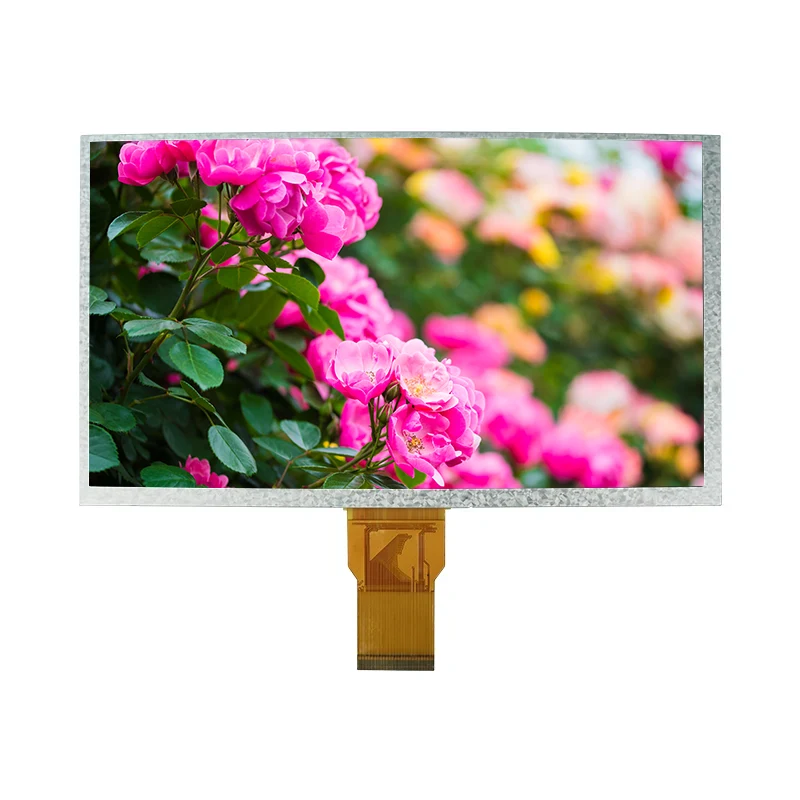

9.0 '산업 HDMI TFT LCD 디스플레이 모듈

Tianfu 9.0 '이 산업용 HDMI TFT LCD 디스플레이 모듈은 800 × 480 RGB 스트라이프 해상도 및 170 ° 와이드 뷰를 갖추고 있습니다. 120 CD/m² 밝기, 350 : 1 대비, 51% NTSC 색상 및 부드러운 비주얼을위한 25ms 응답을 자랑합니다. 견고한 디자인은 -10 ° C ~ 60 ° C로 번성하며 18-10 시간 (20,000hr)으로 뒷받침됩니다. 깜박임없는 성능을위한 완벽한 24 비트 RGB 인터페이스 + 조정 가능한 VCOM. 작고 저전력으로 9.0 'Industrial HDMI TFT LCD 디스플레이 모듈은 산업 내구성을 위해 설계되었습니다.

문의 보내기

제품 설명

소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하는 China LCD 모듈 공급 업체 인 Tianfu는 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 원활한 통합을 보장합니다.

Tianfu 9.0 '산업용 HDMI TFT LCD 스톡 기능의 디스플레이 모듈

1. 크라이스트 클리어 산업 디스플레이

800 × 480 RGB 스트라이프 해상도를 갖춘 9 인치 TFT-LCD 및 350 : 1 대비 비율은 가혹한 환경에 대한 날카로운 비주얼을 보장합니다.

2. 전천후 성능

중단되지 않은 산업용 용도로 20,000 시간 LED 백라이트로 뒷받침되는 -10 ° C ~ 60 ° C에서 완벽하게 작동합니다.

3. 플라이커가없는 정밀도

조정 가능한 VCOM 전압 및 25ms 응답 시간은 동적 애플리케이션에 이상적인 화면 아티팩트를 제거합니다.

4. 감도 통합

24 비트 병렬 RGB 인터페이스 및 소형 설계는 자동화, 의료 및 IoT 시스템의 설치를 단순화합니다.

Tianfu 사용자 정의 9.0 '산업 HDMI TFT LCD 디스플레이 모듈 사양

핵심 사양
디스플레이 크기	9.0 인치 A-Si TFT-LCD (Transmissive)
해결	800 (RGB) × 480 픽셀 (RGB 스트라이프)
디스플레이 모드	정상적인 흰색 TN, 6시보기 방향
인터페이스	24 비트 병렬 RGB (MPU 인터페이스)
전원 공급 장치 전압	• 디지털 (DVDD) : 2.8–3.3 v • 아날로그 (AVDD) : 9.4–9.8 v • 게이트 ON (VGH) : 17–19 v • 게이트 오프 (VGL) : -6.6 ~ -5.4 v • VCOM : 4.0–4.4 V (최소 깜박임을 위해 조정 가능)
백라이트	• 구성 : 18 개의 흰색 LED (3 × 6 어레이) • 총 전류 : 120 MA • 전방 전압 (LED) : 9.0–9.9 v • 평생 : 20,000 시간 • LCM 휘도 : 120 CD/m²

절대 최대 등급
작동 온도	-10.0 ° C ~ 60.0 ° C
저장 온도	-20.0 ° C ~ 70.0 ° C

광학 특성 (TA = 25 ± 2 ° C)
응답 시간 (TR+TF)	25ms (유형) / 35ms (Max.)
대비 비율	350 : 1 (타이핑)
휘도 균일 성	≥75% (타이핑)
보기 각도	• 수평 (φ) : ± 45 ° • 수직 (θ) : +20 ° (UP) / -45 ° (다운)
NTSC 색 영역	51%

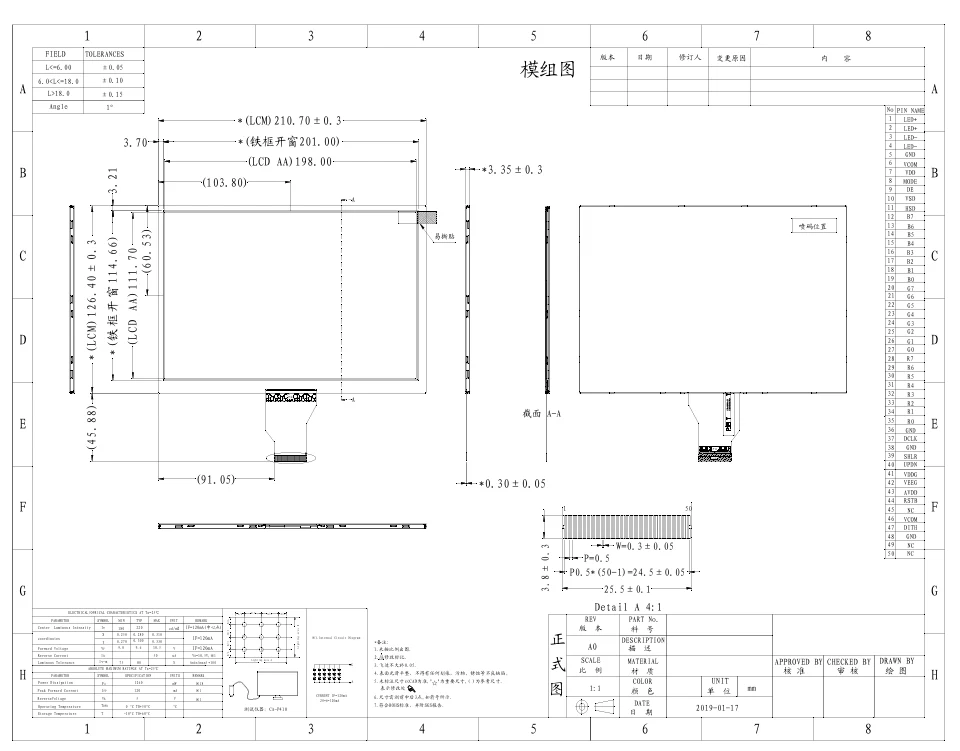

Tianfu 9.0 'Industrial HDMI TFT LCD 디스플레이 모듈 세부 사항

Tianfu 산업 HDMI TFT LCD 디스플레이 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에
