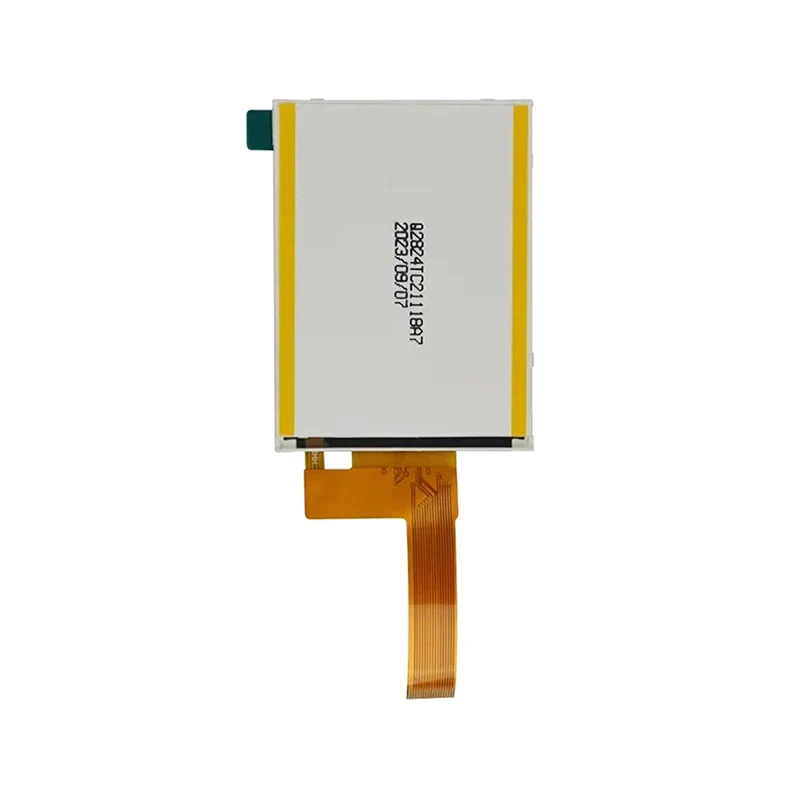

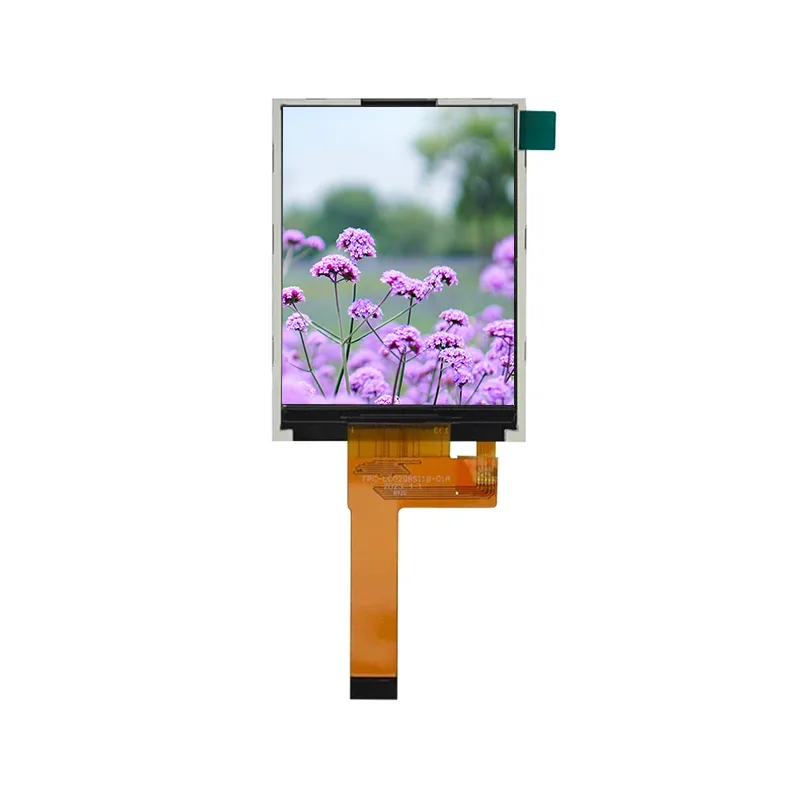

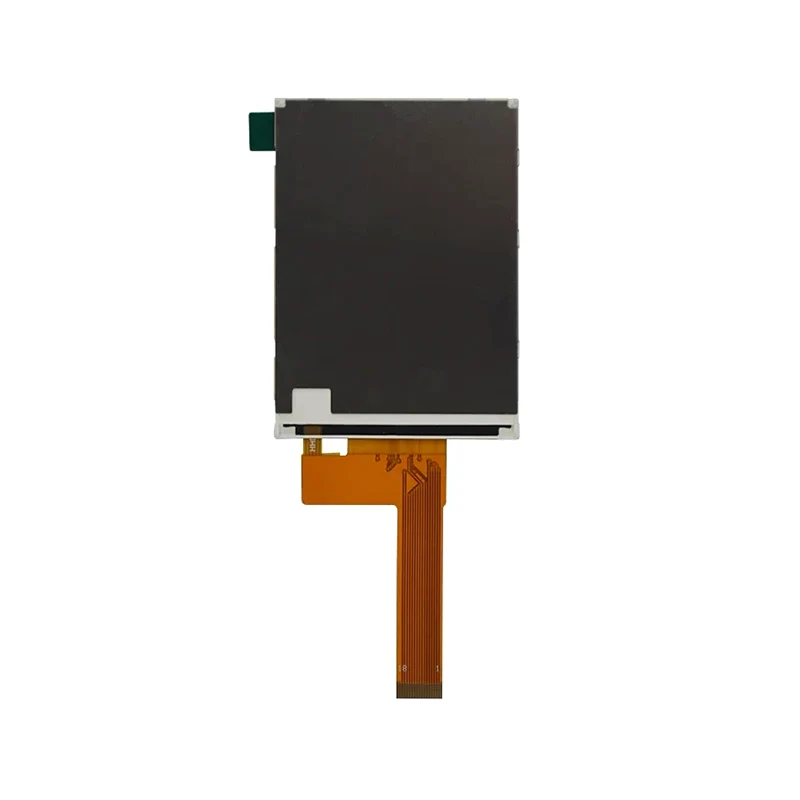

2.8 'OEM 정사각형 TFT 용량 성 터치 스크린 모듈

TIANFU 2.8 'OEM Square TFT 용량 성 터치 스크린 모듈 : Rugged -20 ° C ~ +70 ° C 작동 (스토리지 : -30 ° C ~ +80 ° C) ST7789V 드라이버, 262K 색상 및 500 : 1 대비. SPI/RGB/8 비트 병렬 인터페이스를 지원합니다. 4 주도의 백라이트 (3.2V, 80MA, 280 CD/m²), 16ms 응답 및 소형 50.0 × 69.20 × 2.9mm 디자인이 특징입니다. 2.8 'OEM Square TFT 용량 성 터치 스크린 모듈은 자동차 HMI, 산업 제어 및 열 충격/습도 저항이있는 실외 IoT 용을 위해 구축되었습니다.

문의 보내기

제품 설명

중국 Tianfu TFT LCD 스크린 모듈 공장은 소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하여 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 완벽하게 통합됩니다.

스톡 기능의 Tianfu 2.8 '정사각형 화면 모듈

1. 산업 등급 내구성

2.8 'OEM 정사각형 TFT 용량 성 터치 스크린 모듈은 90% 습도 저항으로 -20 ° C ~ +70 ° C에서 작동하며 열 충격 테스트 (-20 ° C ° C)에서 생존하여 자동차, 실외 및 가혹한 산업 환경의 신뢰성을 보장합니다.

2. 다중-인터페이스 유연성

8 비트 병렬, SPI 및 직렬 인터페이스를 지원하며 다양한 MCU와 호환하여 원활한 통합 및 개발 시간을 줄입니다.

3. 높은 성능 디스플레이

262k 색상, 500 : 1 대비 비율 및 동적 애플리케이션에서 선명한 비주얼에 대한 16ms 응답 시간을 가진 240 × 320 해상도.

4. 최적화 된 전력 효율

넓은 전압 입력 (2.5–3.6V) 및 에너지 효율적인 4- 리드 백라이트 (3.2v @80ma, 280 cd/m²)는 밝기를 손상시키지 않고 전력 소비를 최소화합니다.

Tianfu 사용자 정의 2.8 'OEM 정사각형 TFT 용량 성 터치 스크린 모듈 사양

디스플레이 유형	2.8 "예상 용량 성 터치 패널 (유리/유리)
해결	240 × 320 픽셀 (그래픽 도트 매트릭스)
활성 영역	43.20mm (W) × 57.60mm (H)
드라이버 IC	ST7789V
논리 전압 (VCC)	2.5–3.6V (3.3V)
입력 전압 (will/vih)	낮음 : GND – 0.2 × VCC / HIGH : 0.8 × VCC – VC
백라이트 구성	평행 한 4 개의 흰색 LED (80MA 3.2V)
백라이트 밝기	250–300 CD/m² (유형 280 CD/m²)
개요 치수	50.0 mm (W) × 69.20mm (H) × 2.9mm (t)
작동 온도	-20 ° C ~ +70 ° C (90% RH MAX)
저장 온도	-30 ° C ~ +80 ° C (80% RH Max)
대비 비율	500 : 1 (일반)
응답 시간	16ms (일반)
보기 각도	- 수평 : ± 45 ° (CR≥10) - 수직 (상단/하단) : 50 °/20 ° (CR≥10)
색 영역 (CIE 1931)	흰색 : (0.301x, 0.337y) 빨간색 : (0.621x, 0.332y) 녹색 : (0.294x, 0.577y) 블루 : (0.141x, 0.157y)
전송	6.4% (일반)
인터페이스 유형	- 8 비트 MCU 병렬 (8080 타이밍) -3 라인 9 비트 직렬 -2- 다타 레인 직렬 -4 라인 8 비트 직렬

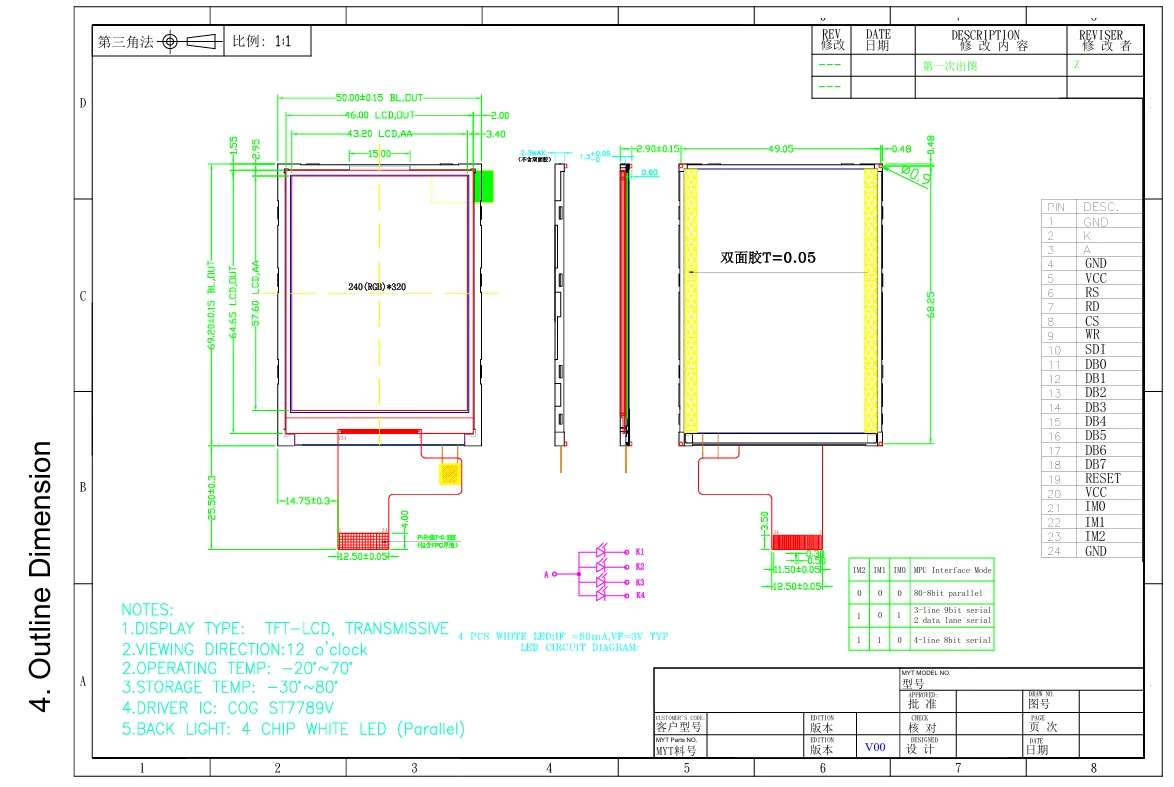

Tianfu 2.8 '터치 스크린 모듈 세부 사항

2.8' OEM Square TFT Capacitive Touch Screen Module

Tianfu 2.8 OEM 터치 스크린 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에
