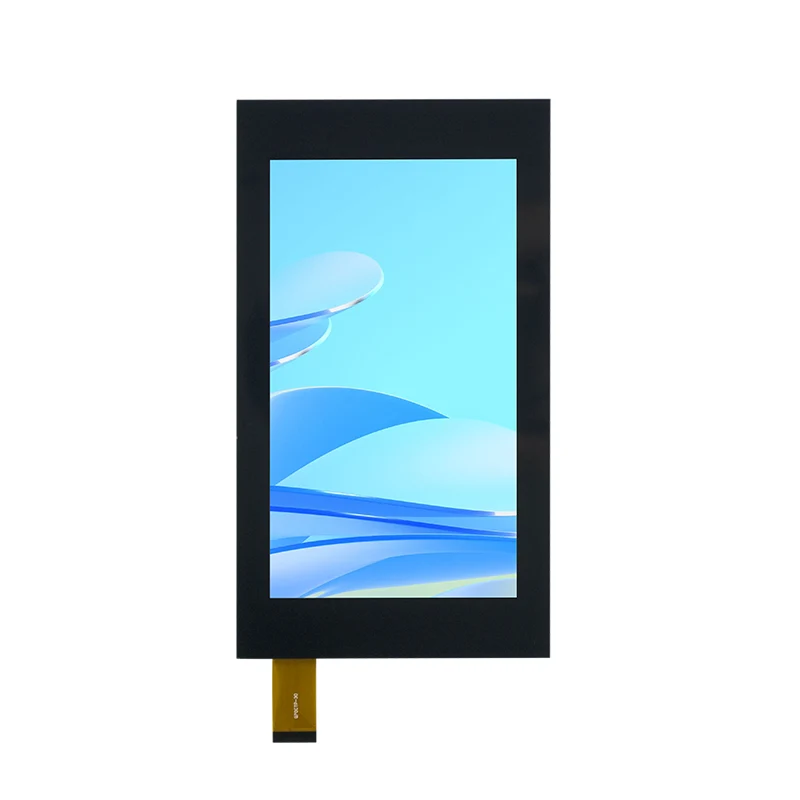

7 '멀티 터치 FHD 용량 성 터치 스크린 모듈

Tianfu 7 '멀티 터치 FHD 용량 성 터치 스크린 모듈 QT70 5 포인트 멀티 터치 패널을 사용한 정밀도 및 내구성. PET 및 1.1mm ITO 유리로 설계된이 제품은 결정적인 응답 성을 위해 80% 이상의 투명성을 제공합니다. 내내어 내장 : -10 ° C ~ + 60 ° C에서 완벽하게 작동하며 1m + 탭에서 살아남고 긁힘 (≥3H 경도)에 저항합니다. 산업 및 소비자 기술에 이상적, 7 '멀티 터치 FHD 용량 성 터치 스크린 모듈은 ≤3%의 선형성, ≤15ms 응답을 보장하며 엄격한 열, 진동 및 드롭 테스트를 통과합니다.

문의 보내기

제품 설명

중국 TFT LCD 화면 모듈 제조업 인 Tianfu는 소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하여 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 완벽한 통합을 보장합니다.

Tianfu 7 'Multi-Touch FHD 용량 성 터치 스크린 모듈의 스톡 기능

1.5 포인트 멀티 터치 정밀도

복잡한 응용 분야를위한 원활한 상호 작용.

2. 산업적 등급 내구성

1 백만 + 탭과 가혹한 환경 (-10 ° C ~ + 60 ° C)에서 살아남습니다.

3. 결정된 명확성

스크래치 저항성 3h-HARDNESS 표면으로 ≥80% 투명성.

4. 신뢰할 수있는 성능

안정적인 작동을 위해 ≤3% 선형성, ≤15ms 응답 및 ≥20mΩ 절연.

Tianfu 사용자 정의 7 '멀티 터치 FHD 용량 성 터치 스크린 모듈 사양

매개 변수	사양
제품 모델	Q70
구조	층 1 : PET (0.25mm) 레이어 2 :이 유리 (1.1mm) 꼬리 유형 : FPC (금도금)
터치 포인트	5 포인트 멀티 터치
운영 환경	-10 ℃ ~ +60 ℃, ≤90%RH (비 응축)
스토리지 환경	-20 ℃ ~ +70 ℃, ≤90%RH (비 컨센싱)
전기 특성	• 절연 저항 : ≥20MΩ@25V DC • 선형성 : ≤3.0% • 지터 타임에 연락하십시오 : ≤15ms
기계적 특성	• 입력 방법 : 손가락/스타일러스 • 운영력 : ≤10g (손가락) • 내구성 : ≥1m 탭 / ≥100k 펜 슬라이드 • 표면 경도 : ≥3H (500GF 테스트)
광학적 특성	투명성 : ≥80% (백색광 테스트)
디스플레이 크기	13.3 인치 (TFT-LCD) / 10.1 인치 (터치)
해결	1920 × 1080 (활성 영역 : 293.76 × 165.24mm)
메인 인터페이스	커넥터 : LV03030-13100 (30 핀) 프로토콜 : 2 레인 EDP_1.2 @2.7Gbps 전원 : 3.3V ± 10% (논리), 9-21V (LED) 키 핀 : lane0/1_p/n, aux_ch_p/n, bl_enable, hpd
터치 인터페이스	커넥터 : FPC (FH19SC-6S-0.5SH) 유형 : I²C (SCL-PIN1, SDA-PIN24)
휘도	300-330 CD / m²
대비 비율	1500 : 1 (타이핑)

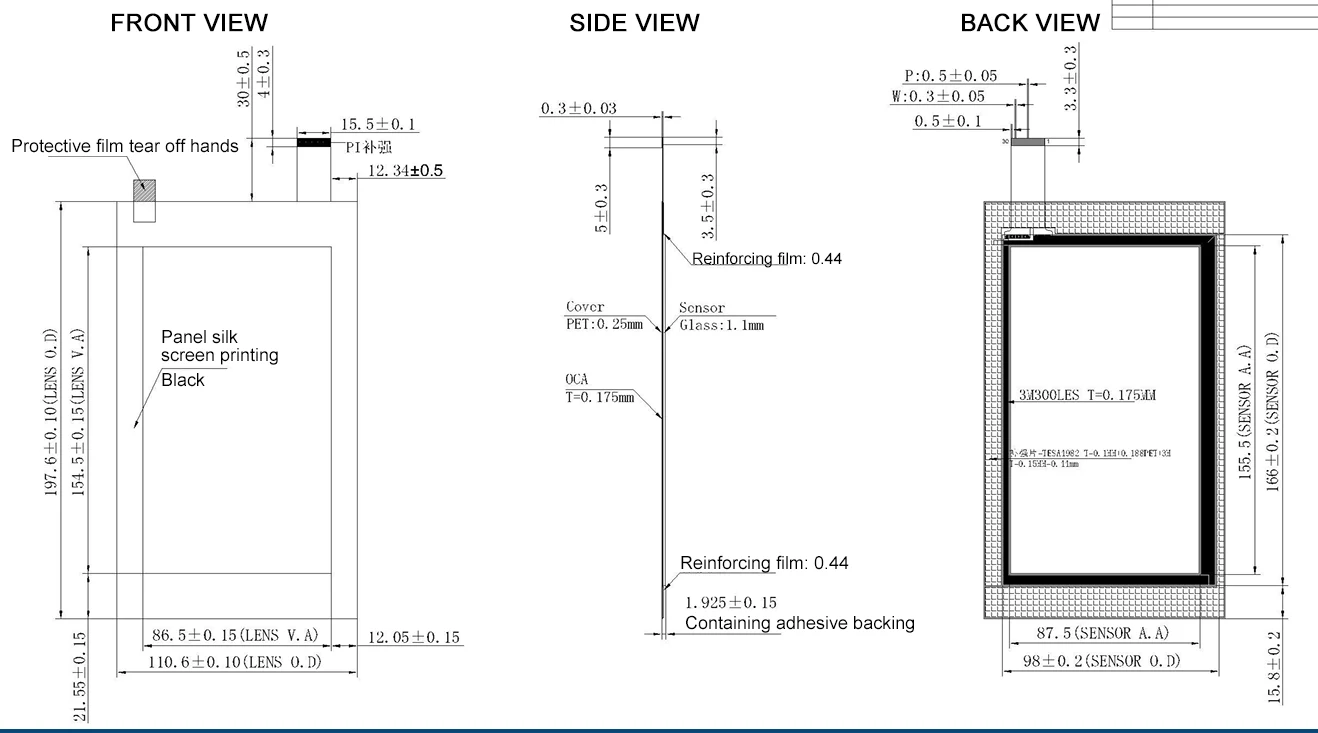

Tianfu 7 '멀티 터치 FHD 용량 성 터치 스크린 모듈 디테일

Tianfu IPS TFT LCD 디스플레이 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에
