2.8 '트랜스 미션 스마트 HMI TFT LCD 디스플레이 모듈

TIANFU 2.8 '트랜스 미세 스마트 HMI TFT LCD 디스플레이 모듈 : 240 × RGB × 320 RES, 65K/262K 색상, 0.153mm 픽셀 피치. MCU 8/16 비트 인터페이스와 함께 ILJ9341/ST7789에 의해 구동됩니다. -20 ° C ~+70 ° C에서 작동합니다 (저장 : -30 ° C ~+80 ° C). 특징 4 주도 백라이트 (80ma max), 300 : 1 대비, 65 °보기 각도. 저전력 설계 : 2.5-3.3V 로직 & 1.65-3.3V I/O. 2.8 'Transmissive Smart HMI TFT LCD 디스플레이 모듈은 자동차 HMI, 산업 제어, 실외 IoT 및 견고한 신뢰성이 필요한 스마트 어플라이언스에 이상적입니다.

문의 보내기

제품 설명

Tianfu는 소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하는 HMI TFT LCD 디스플레이 모듈 공급 업체 인 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 완벽한 통합을 보장합니다.

Tianfu 2.8 '재고 기능의 트랜스 미세 스마트 HMI TFT LCD 디스플레이 모듈

1. 산업적 등급 신뢰성

가혹한 환경 작동에 대한 열 사이클링 (-30 ° C ~+80 ° C), 진동 및 ESD 테스트를 통해 인증.

2. 고해상도 선명도

0.153mm 픽셀 피치를 갖춘 240 × RGB × 320 해상도는 65k/262k 컬러 비주얼을 제공합니다.

3. 온도 공차

-20 ° C ~ +70 ° C (스토리지 : -30 ° C ~ +80 ° C)의 홍조 성능은 극한 조건에 이상적입니다.

4. 전력 효율성

2.5-3.3V 에너지에 민감한 애플리케이션을위한 2.5-3.3V 로직 전압 및 최적화 된 4-LED 백라이트 (80MA MAX).

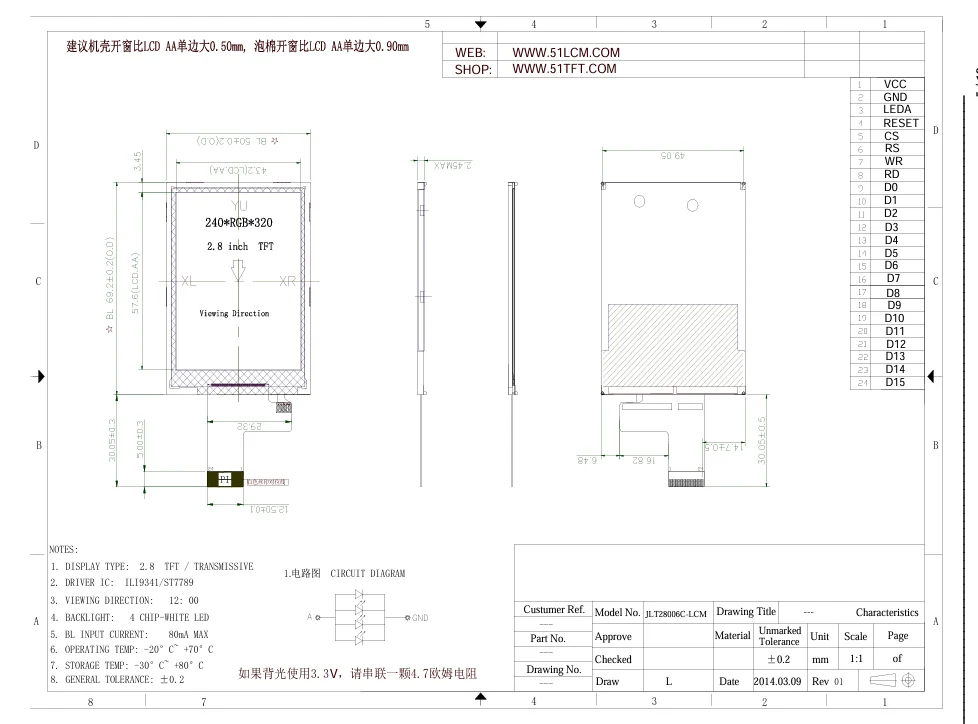

Tianfu 사용자 정의 2.8 '트랜스 미시 스마트 HMI TFT LCD 디스플레이 모듈 사양

모듈 유형	2.8 '일반적으로 흰색으로 TFT
해결	240 × RGB × 320
인터페이스	MCU 8/16 비트
디스플레이 모드	전이성 TFT
드라이버 IC	ILJ9341 / ST7789
백라이트	평행 한 4 개의 LED (80ma max)
기계적 치수	50.0 × 69.2 × 2.45 mm
활성 영역	43.20 × 63.35 mm
픽셀 피치	0.153 (h) × 0.153 (v) mm
작동 온도	-20 ° C ~ +70 ° C
저장 온도	-30 ° C ~ +80 ° C
대비 비율	300 (타이핑)
응답 시간	30ms (상승) / 30ms (가을)
보기 각도	65 ° (유형) 12시 방향
터치 패널	없음
논리 전압 (VDD)	2.5–3.3V (유형 2.8V)
I/O 전압 (IOVCC)	1.65–3.3v (유형 1.8V)

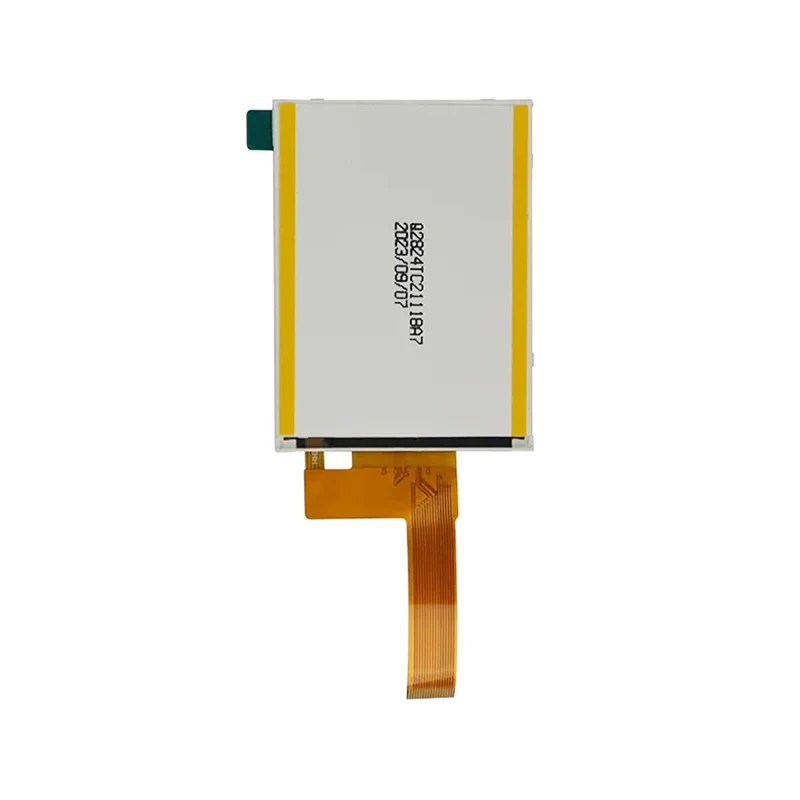

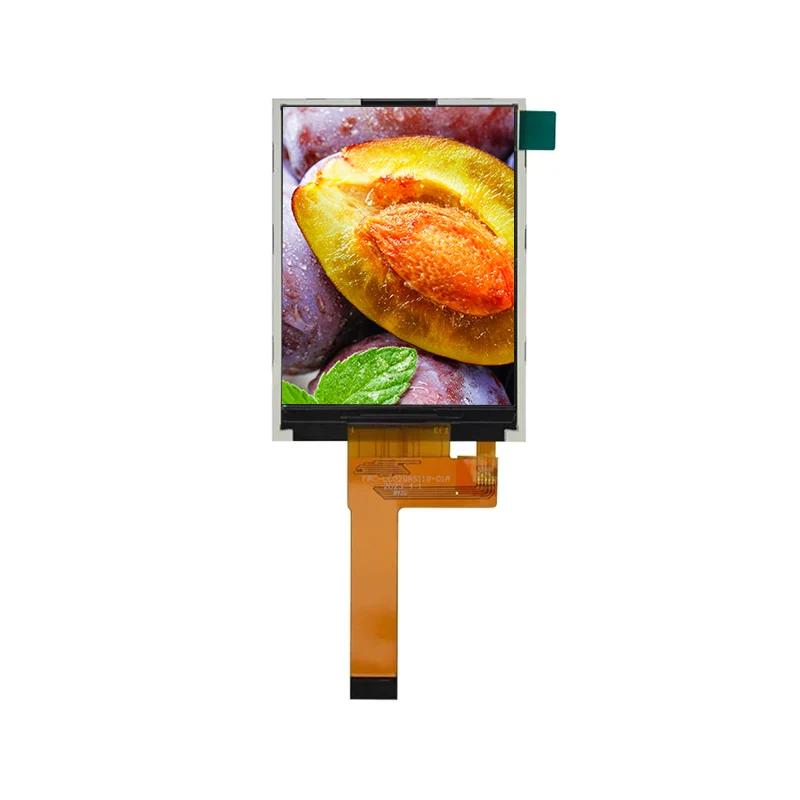

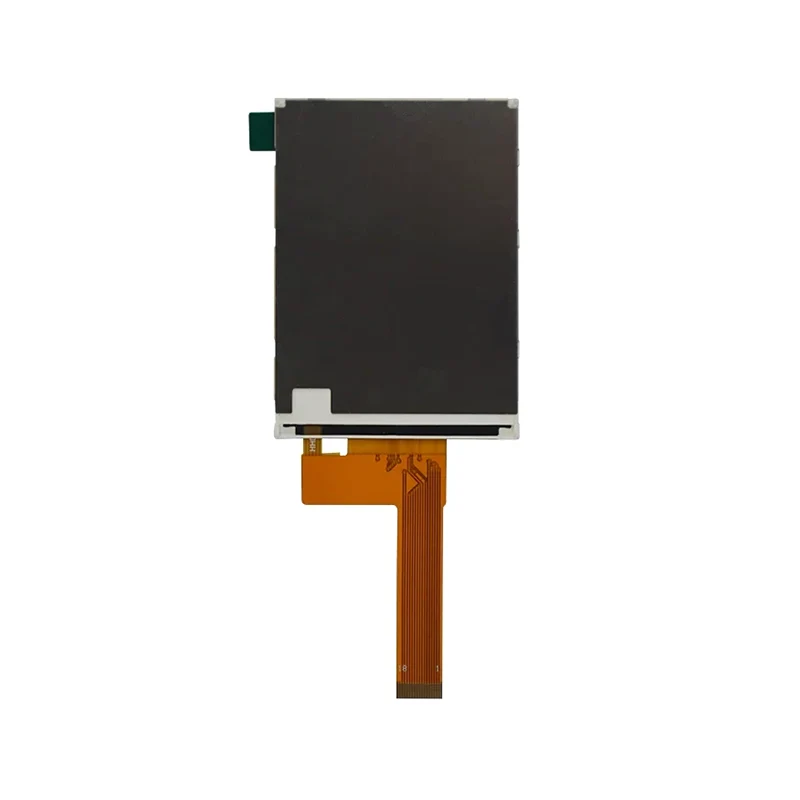

Tianfu 2.8 'Transmissive Smart HMI TFT LCD 디스플레이 모듈 세부 사항

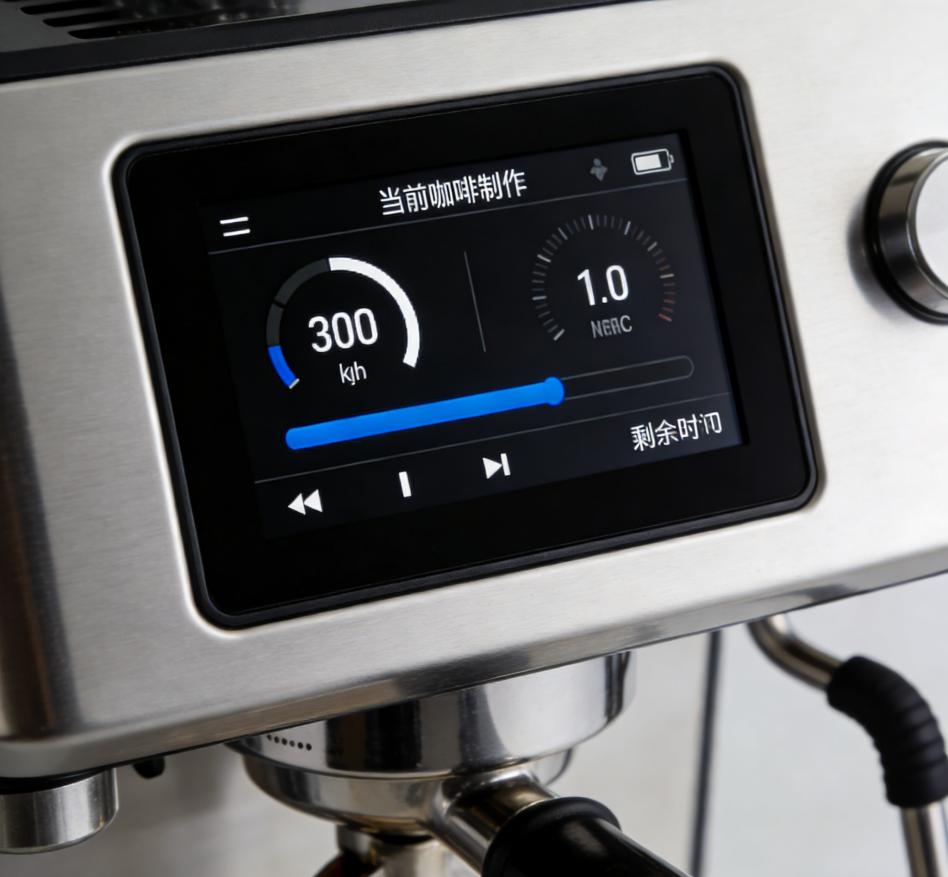

Tianfu 2.8 'Smart HMI TFT LCD 디스플레이 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	일반적인	5-8 주
31-100 PC	1 주	FPC	4 주
101-500 PC	1-2 주	CTP	6 주
501-1000 PC	2-5 주	B/L	6 주
1001-5000 PC	4-5 주	드라이버 보드	8 주
5000 개 이상의 PC	5-7 주	LCD 패널	16 주
