3.92 ''고 밝기 스마트 HMI TFT LCD 디스플레이 모듈

Tianfu 3.92 ''고등 밝기 스마트 HMI TFT LCD 디스플레이 모듈 (320x320, 16.7m 색상, 60% NTSC)은 300cd/m² 밝기, 25ms 응답 및 80 °보기 각도를 제공합니다. 초 저전력 (0.36W), UV-Cut 코팅 및 -20 ° C ~ 70 ° C 작동 기능. Compact 74.86 × 76.73mm 설계로 ROHS 호환. 산업 신뢰성을 위해 Boe-Engineered.

문의 보내기

제품 설명

Tianfu는 소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하는 HMI TFT LCD 디스플레이 모듈 공급 업체 인 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 완벽한 통합을 보장합니다.

Tianfu 3.92 ''고등 밝기 스마트 HMI TFT LCD 스톡 기능의 디스플레이 모듈

1. CRISP 320 × 320 해상도

자세한 내용을 위해 3.92 인치 디스플레이의 날카로운 시각적.

2.16.7m 진정한 수명 색상

몰입 형 컬러 재생을위한 생생한 RGB 수직 스트라이프 픽셀 배열.

3. 산업 등급 내구성

극한 온도 (-20 ° C ~ +70 ° C)에서 완벽하게 작동하며 가혹한 저장 조건 (-30 ° C ~ +80 ° C)에서 살아남습니다.

4. 감도 통합

유연한 시스템 설계를위한 듀얼 MCU/SPI 인터페이스 호환성.

Tianfu 사용자 정의 3.92 ''고 밝기 스마트 HMI TFT LCD 디스플레이 모듈 사양

디스플레이 크기	3.92 인치 TFT-LCD
해결	320 × 320 (RGB 수직 스트라이프)
활성 영역	71.14mm (H) × 69.82mm (V)
명도	300 CD/m² (일반)
NTSC 비율	60% (일반 @ CIE1931)
성능
응답 시간	25ms (TR+TD, 25 ° C)
보기 각도	80 ° (H/V, CR> 10)
작동 온도	-20 ° C ~ 70 ° C
스토리지 온도	-30 ° C ~ 80 ° C
전기 같은
아날로그 공급 (VVCC)	2.5V -3.3V
I/O 전압 (VIOVCC)	1.65V -3.3V
백라이트 파워	0.36W (6 × LED, 18V/20MA 타이핑)
인터페이스 및 신뢰성
드라이버 IC	ST7365P/MCU 인터페이스
커넥터 핀	40 핀 (5 × GND, 17x 데이터 버스)
환경 테스트	240hrs @ -30 ° C ~ 80 ° C

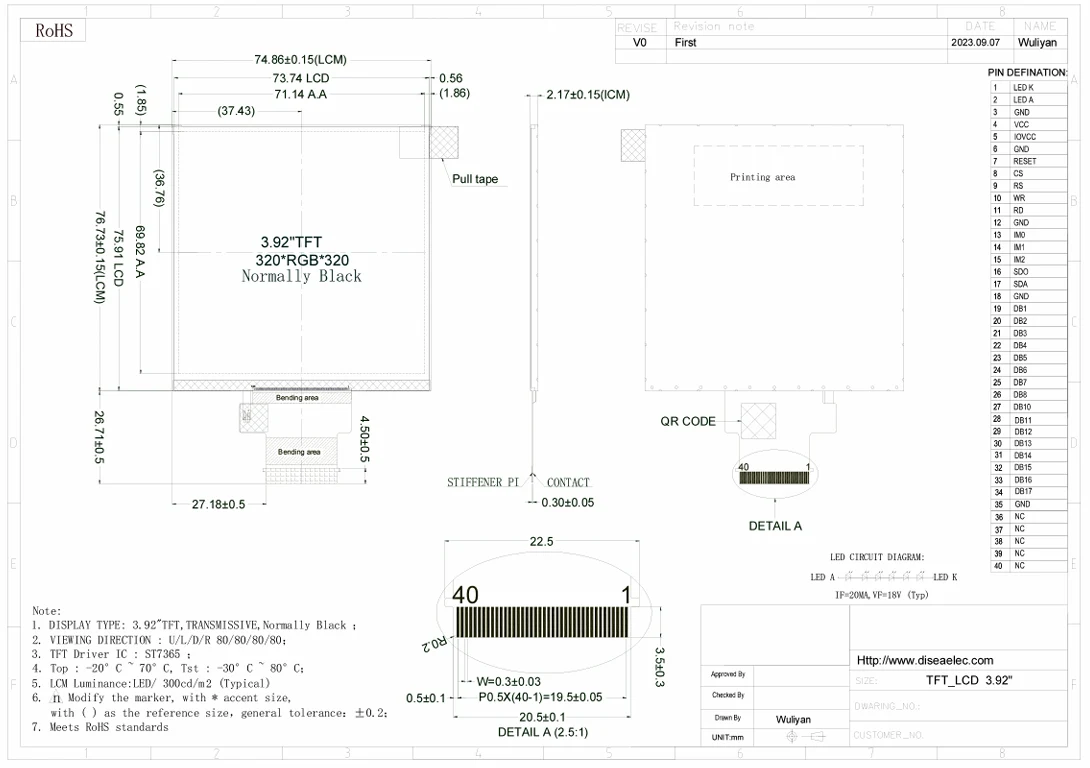

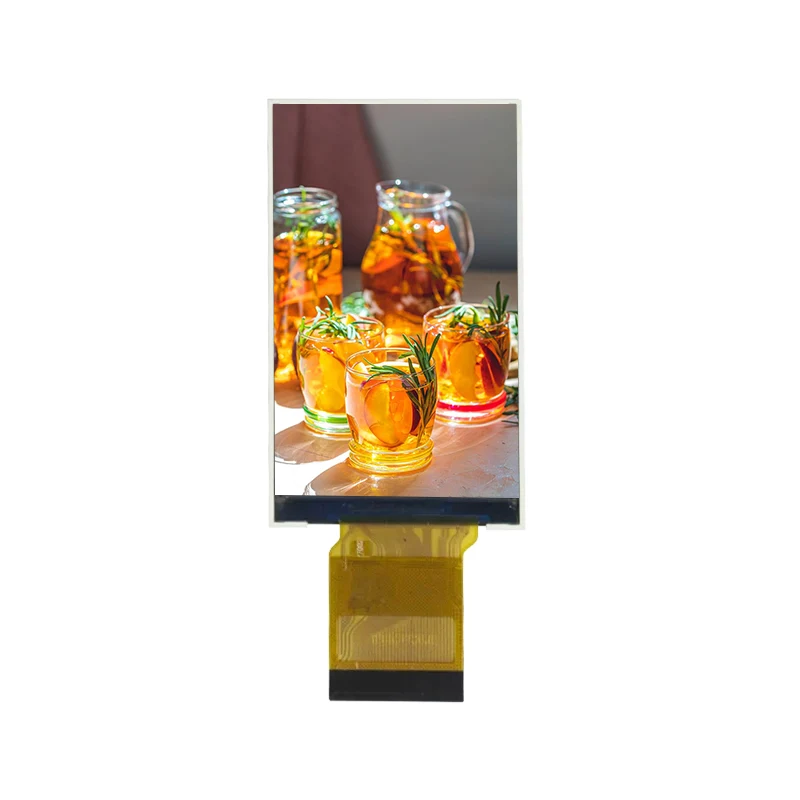

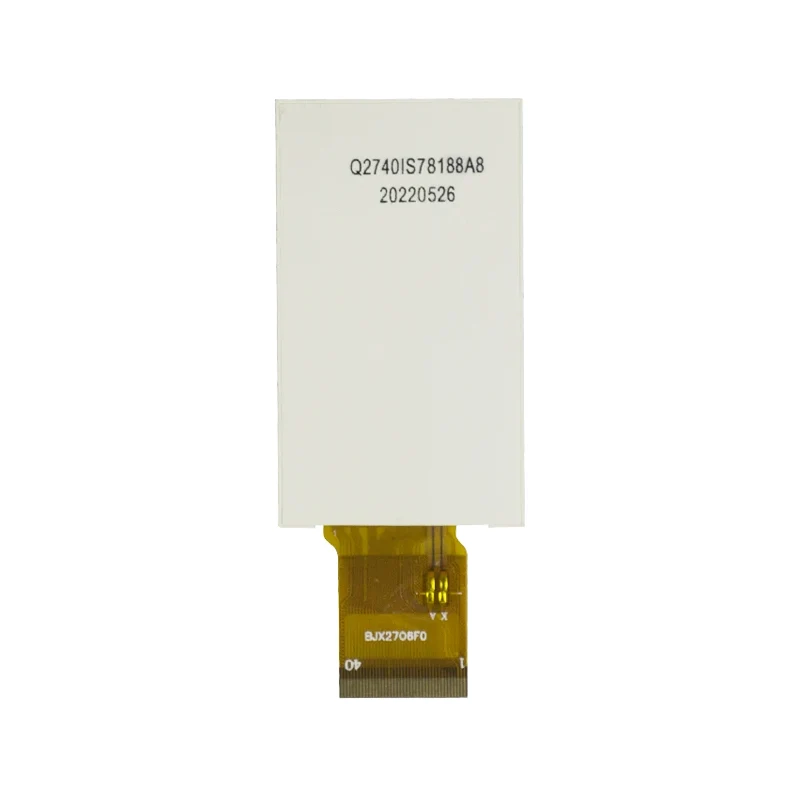

Tianfu 3.92 ''고 밝기 스마트 HMI TFT LCD 디스플레이 모듈 세부 사항

Tianfu 3.92 "HMI TFT LCD 디스플레이 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에
