3.5 '맞춤형 400 NIT TFT 용량 성 터치 스크린 모듈

TIANFU 경험 산업 급 터치 성능 : 3.5 '맞춤형 400 NIT TFT 정전기 터치 스크린 모듈은 1M+ 탭에서 1M+ 탭에서 ≤1.5% 선형성 오류 및 15ms 응답으로 살아 남았습니다. 3.5 '맞춤형 400 NIT TFT 용량 성 터치 스크린 모듈은 3M 접착제가있는 ≥3H 스크래치 저항, ≥75% 선명도 및 초소형 1.52mm 프로파일을 갖춘 극한 환경 (-20 ° C ~ 70 ° C)을 위해 설계되었습니다. ROHS 인증 신뢰성.

문의 보내기

제품 설명

TIANFU는 소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하는 중국 TFT 터치 스크린 모듈 제조를 통해 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 완벽한 통합을 보장합니다.

3.5 '400nit TFT 용량 성 터치 스크린 모듈 스톡 기능

1. 산업 등급 내구성

-20 ° C ~+ 70 ° C 환경에서 ≥3H 표면 경도와 강력한 성능을 갖춘 1 백만+ 탭 사이클 및 50,000+ 스트로크 작업을 위해 설계되었습니다.

2. 고정식 터치 성능

3.5 '맞춤형 400 NIT TFT 용량 성 터치 스크린 모듈은 탁월한 터치 정확도를 위해 최적화 된 회로 저항 (x : 150-550Ω/y : 450-1100Ω)으로 ≤1.5% 선형성 오차와 ≤15ms 응답 시간을 제공합니다.

3. 광학 선명도 및 신뢰성

≥20MΩ 단열성 저항 및 ROHS 준수 재료로 뒷받침되는 항-뉴턴 링 필름 기술로 75% 이상의 광 투과율.

4. 최적화 된 기계 설계

정밀 엔지니어링 구성 요소 (3m 200mp 접착제, 듀얼 측면 FPC 테일) 및 엄격한 ± 0.1mm 치수 공차를 갖춘 Ultra-Slim 1.52 ± 0.15mm 프로파일.

3.5 '400NIT 용량 성 터치 스크린 모듈 사양

모듈 유형	3.5 인치 TFT
해결	320 × RGB × 240
인터페이스	24 비트 RGB / 직렬 RGB / CCIR656 / CCIR601
영화 (Ito Film)	무광택 안티 뉴턴 링, 0.188mm 두께, 시트 저항 : 350 ~ 500 Ω
드라이버 IC	HX8238D
기계적 치수	76.90 × 63.9 × 3.26 mm
활성 영역	70.08 × 52.56 mm
작동 온도	-10 ° C ~ +60 ° C
저장 온도	-20 ° C ~ +70 ° C
표면 경도	≥ 3H
응답 시간	≤ 15ms
회로 저항 (x)	150-550 Ω (필름 측)
회로 저항 (Y)	450-1100 Ω (유리 쪽)
주요 차원	AA (활성 영역) : 55.20 x 96.65 mm OD (개요) : 66.80 x 105.40 mm 접착제 VA (보기 영역) : 57.9 x 99.4 mm 접착제 OD (개요) : 66.40 x 105.00 mm
전원 공급 장치	3.3V (2.6-3.6V 범위)
환경 준수	ROHS 준수
신뢰성 테스트	• 높은 온도 저장 : 80 ° C/96H • 낮은 온도 저장 : -30 ° C/96H • 열 사이클링 : -30 ° C+80 ° C • ESD : ± 8kV 공기 /± 4kV 접촉 • 진동 : 10–150Hz, 100m/s²

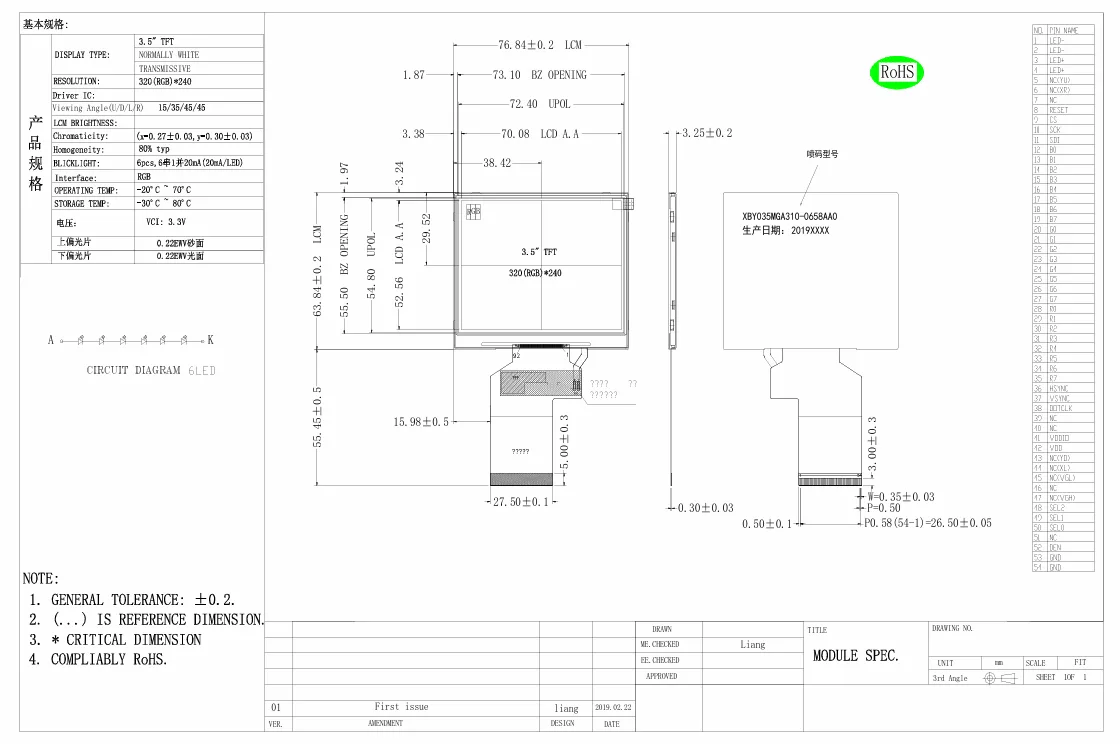

3.5 'TFT 용량 성 터치 스크린 모듈 디테일

3.5' Customized 400 Nit TFT Capacitive Touch Screen Module

3.5 '400nit TFT 용량 성 터치 스크린 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에
