3.5 '산업 제어 IPS TFT LCD 화면 모듈

정밀 엔지니어링 3.5 '산업 제어 IPS TFT LCD 화면 모듈. 특징 320 × RGB × 240 해상도, 초박형 구역 (0.3 ± 0.03mm) 및 ± 0.2mm 차원 정확도. 엄격한 Glass-BL 정렬 사양을 사용하여 자유 뷰 방향에 최적화되었습니다. 3.5 '산업 제어 IPS TFT LCD 스크린 모듈은 고 진수 디스플레이 통합에 이상적입니다.

문의 보내기

제품 설명

TIANFU는 소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하는 중국 TFT LCD 디스플레이 모듈 제조를 지원하여 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 완벽한 통합을 보장합니다.

재고 기능

1. 고정식 건설

± 0.2mm 이내의 엄격한 치수 공차는 신뢰할 수있는 구성 요소 적합 및 통합을 보장합니다.

2. 최적화 된 3.5 "디스플레이

3.5 '산업 제어 IPS TFT LCD 화면 모듈은 명확한 시각적 성능을위한 320 × RGB × 240 해상도 LCD 패널을 특징으로합니다.

3. Ultra-thin 디자인 구역

중요한 영역은 0.3 ± 0.03mm까지 현저하게 얇은 프로파일을 달성합니다.

4. 엔지니어링 및 조립품

3.5 '산업 제어 IPS TFT LCD 스크린 모듈은 무료보기 방향을 가능하게하며 정확한 유리-블루 정렬 사양 (0.59mm/1.35mm)을 포함합니다.

사양

모듈 유형	3.5 인치 TFT
해결	320 × RGB × 240
인터페이스	24 비트 RGB / 직렬 RGB / CCIR656 / CCIR601
영화 (Ito Film)	무광택 안티 뉴턴 링, 0.188mm 두께, 시트 저항 : 350 ~ 500 Ω
드라이버 IC	HX8238D
기계적 치수	76.90 × 63.9 × 3.26 mm
활성 영역	70.08 × 52.56 mm
작동 온도	-10 ° C ~ +60 ° C
저장 온도	-20 ° C ~ +70 ° C
표면 경도	≥ 3H
응답 시간	≤ 15ms
회로 저항 (x)	150-550 Ω (필름 측)
회로 저항 (Y)	450-1100 Ω (유리 쪽)
주요 차원	AA (활성 영역) : 55.20 x 96.65 mm OD (개요) : 66.80 x 105.40 mm 접착제 VA (보기 영역) : 57.9 x 99.4 mm 접착제 OD (개요) : 66.40 x 105.00 mm
전원 공급 장치	3.3V (2.6-3.6V 범위)
환경 준수	ROHS 준수
신뢰성 테스트	• 높은 온도 저장 : 80 ° C/96H • 낮은 온도 저장 : -30 ° C/96H • 열 사이클링 : -30 ° C+80 ° C • ESD : ± 8kV 공기 /± 4kV 접촉 • 진동 : 10–150Hz, 100m/s²

세부

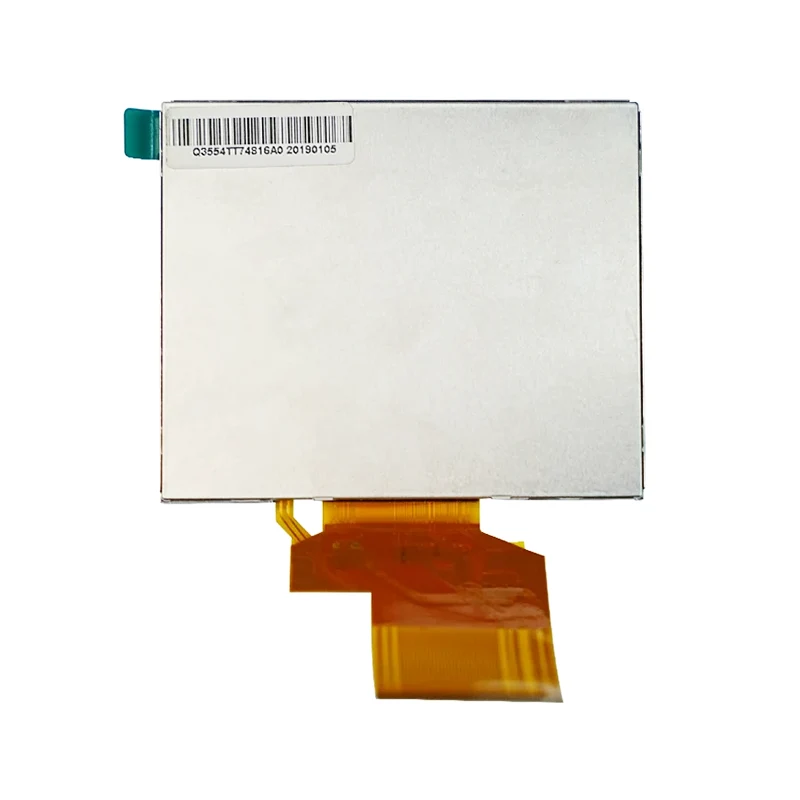

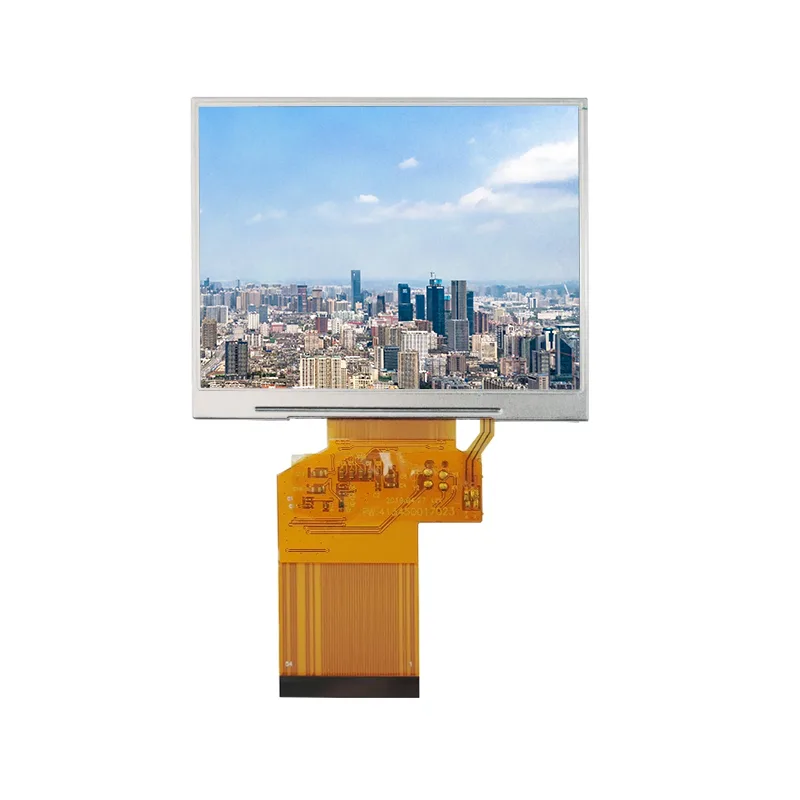

3.5' Industrial Control IPS TFT LCD Screen Module

애플리케이션

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에
