3.92 '높은 밝기 IPS TFT LCD 화면 모듈

BOE의 GV039ZZM-N81-1QP0 : 프리미엄 3.92 '고 밝기 IPS TFT LCD 화면 모듈을 262k 색상으로 생생한 320x320 해상도를 제공합니다. 300-NIT 밝기, 55-60% NTSC 색 영역 및 Ultra-Slim 2.17mm 프로파일을 특징으로합니다. 3.92 '고 밝기 IPS TFT LCD 화면 모듈은 MCU 인터페이스, LED 백라이트 및 ROHS 준수가있는 산업용 장치에 이상적입니다. -20 ° C ~ 70 ° C 작동에 대한 신뢰성을 위해 설계되었습니다. 컴팩트 한 디자인에서 선명한 시각을 경험하십시오.

문의 보내기

제품 설명

중국 Tianfu TFT LCD 스크린 모듈 공장은 소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하여 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 완벽하게 통합됩니다.

재고 기능의 Tianfu

1. 3.92 "디스플레이

고해상도 320x320 RGB 패널은 55-60% NTSC 색 영역의 Sharp 262K 컬러 비주얼을 제공합니다.

2. ultra-slim 프로파일

3.92 '고 밝기 IPS TFT LCD 스크린 모듈 소형 2.17mm 두께 및 26g 무게는 휴대용 장치의 세련된 통합을 가능하게합니다.

3. Robust 성능

3.92 '고 밝기 IPS TFT LCD 화면 모듈은 MCU 인터페이스 및 저전력 LED 백라이트를 사용하여 -20 ° C ~ 70 ° C에서 안정적으로 작동합니다.

4. 산업 등급 내구성

3.92 '고 밝기 IPS TFT LCD 스크린 모듈은 240 시간 높은/저온 작동 및 ROHS 준수에 대한 인증을 받았습니다.

사양

일반 사양
모듈 유형	3.92 인치 TFT (A-SI)	-	-
디스플레이 해상도	320 × 320 픽셀	-	-
인터페이스 유형	MCU/SPI	-	-
색 깊이	16.7m 색상	-	-
드라이버 IC	ST7796	-	-
기계적 치수	76.72 × 74.86 × 2.1 mm	-	-
활성 영역	71.13 × 69.82 mm	-	-
작동 온도	-20 ° C ~ +70 ° C ℃	-	-
저장 온도	-30 ° C ~ +80 ° C	-	-

전기 사양
매개 변수	최소	타이핑	맥스
시스템 전압 (VDD)	2.5 v	2.8 v	3.6 v
전압에 대한 TFT 게이트 (VGH)	10 v	12 v	14 v
TFT 게이트 오프 전압 (VGL)	-14 v	-12 v	-10 v

신뢰성 테스트
테스트 항목	정황
고온 저장	80 ° C, 240 시간
저온 저장	-30 ° C, 240 시간
높은 온도 및 습도 (작동)	60 ℃, 90% RH, 240 시간

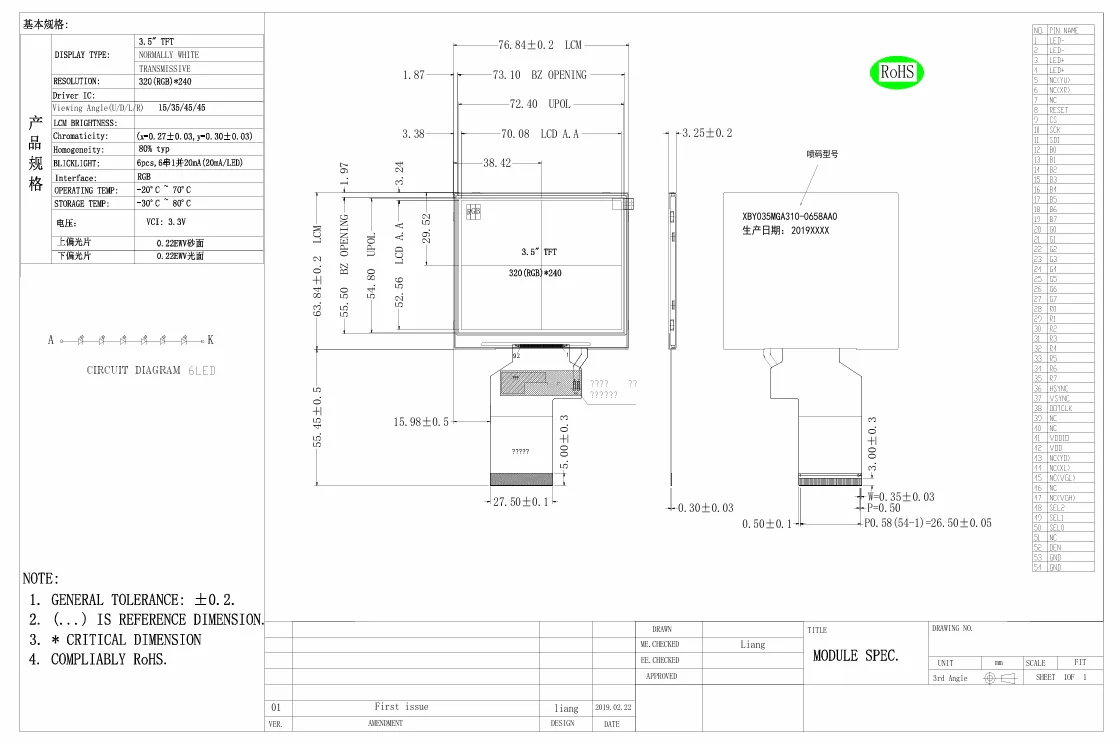

LCD 모듈 세부 사항

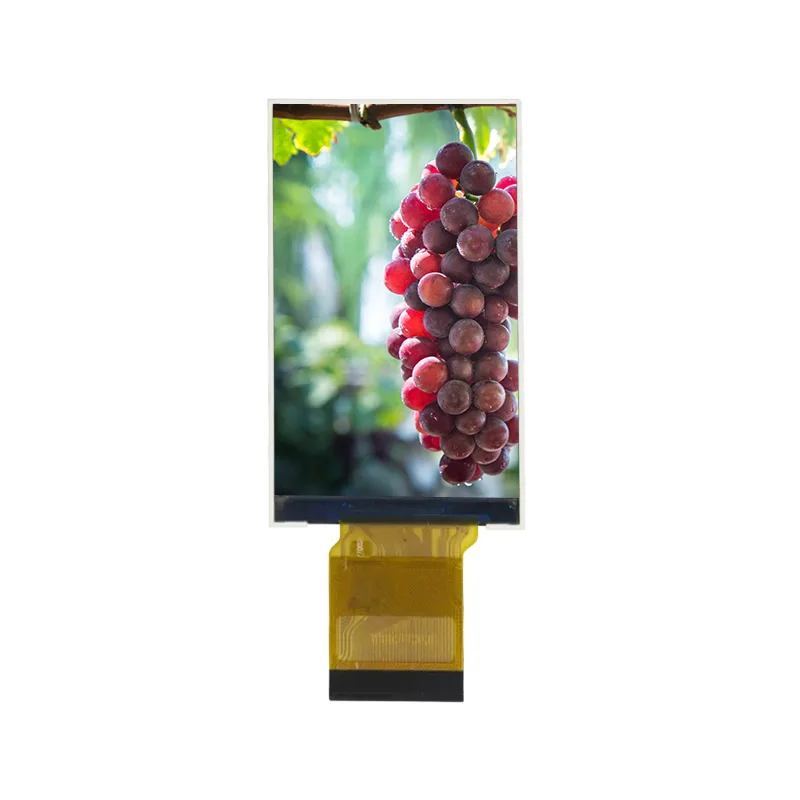

3.92' High Brightness IPS TFT LCD Screen Module

Tianfu 3.92 'IPS TFT LCD 화면 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에
