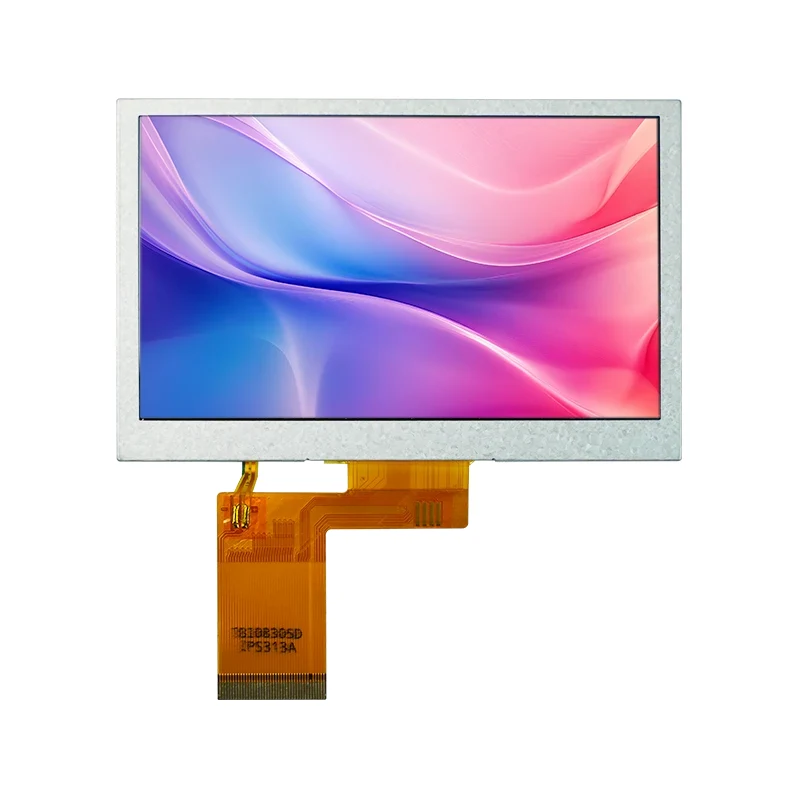

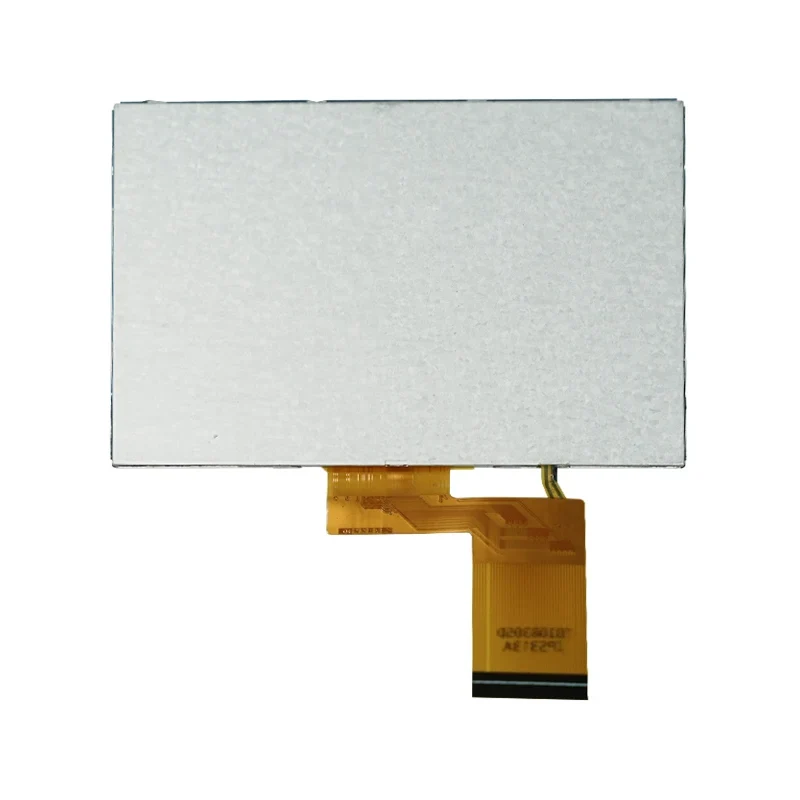

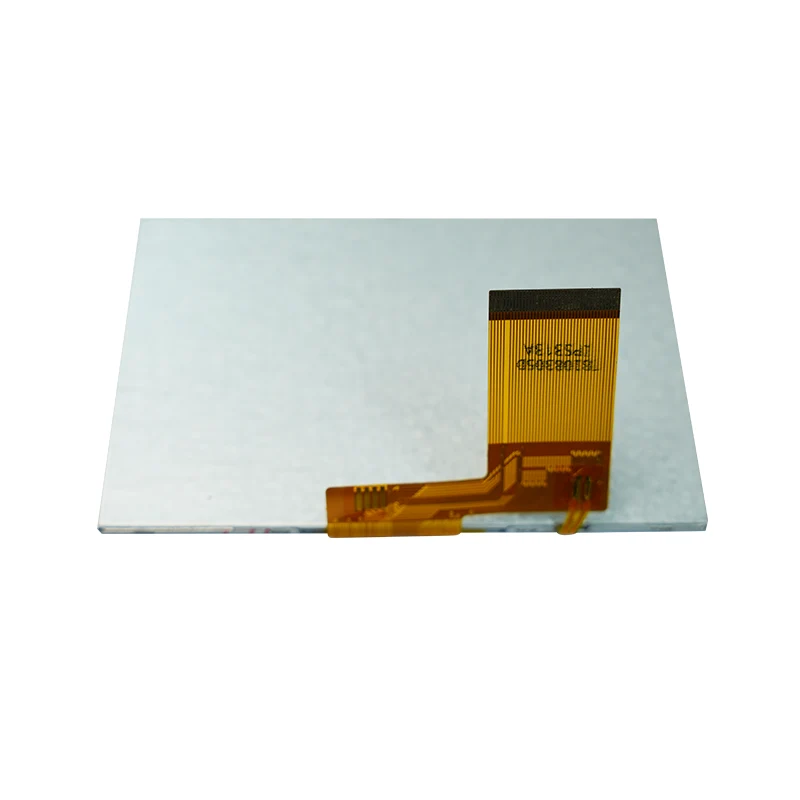

4.3' 일반적으로 흰색 정사각형 TFT LCD 디스플레이 모듈

Tianfu는 중국의 전문 제조업체로서 완전 맞춤형 솔루션을 갖춘 고품질 LCD를 공급합니다. 4.3' 일반 흰색 정사각형 TFT LCD 디스플레이 모듈 견고한 TFT-LCD: 480×RGB×272 해상도, 180cd/m² 밝기, 500:1 대비. -10℃~60℃에서 작동하며 수명은 20,000시간, SPI/RGB + 저항막 터치(X+/Y-)입니다. 6k FPC 굽힘을 견디고 9가지 신뢰성 테스트(ESD/열/진동)를 통과했습니다.

문의 보내기

제품 설명

핵심 기능 및 애플리케이션 시나리오:

• 정밀한 저항막식 터치: 단일 지점 터치를 지원하므로 산업 환경에서 장갑 조작이나 스타일러스 입력에 이상적입니다.

• 넓은 온도 범위에서 작동: -10°C ~ +60°C에서 안정적으로 작동하여 열악한 조건에 적합합니다.

• 효율적인 SPI 통신: 안정적인 데이터 전송과 MCU 자원 절약을 위해 SPI(CS/SCL/SDA) 인터페이스를 채택합니다.

• 다목적 디스플레이: 상태 표시, 데이터 시각화 및 사용자 인터페이스를 위한 풀 컬러 RGB 디스플레이를 지원합니다.

• 광범위한 응용 분야: 산업용 HMI 패널, 휴대용 테스트 장비, 차량 내 디스플레이 시스템 및 스마트 빌딩 제어 터미널.

Tianfu는 4.3' 일반적으로 흰색 사각형 TFT LCD 디스플레이 모듈 사양을 사용자 정의했습니다.

인터페이스	SPI(CS/SCL/SDA) + RGB
시야각	H: 60°~70° / V: 45°~60°
명암비	500:1(일반)
색역	45%~50% (CIE1931)
응답 시간	20ms(일반)
유리 구조	G+G(유리 커버 렌즈)
백라이트	LEDA/LEDK(22.4V@20mA)
터치 유형	저항성(X+/Y- 핀)
작동 전압	3.3V(VCC/VDD/VCI)
전력 소비	흰색: 미정 / 검정색: 미정
보관 온도	-20℃ ~ +70℃
작동 온도	-10℃ ~ +60℃
습도 범위	10%~90%RH(비응결)
MTBF	20,000시간(일반)

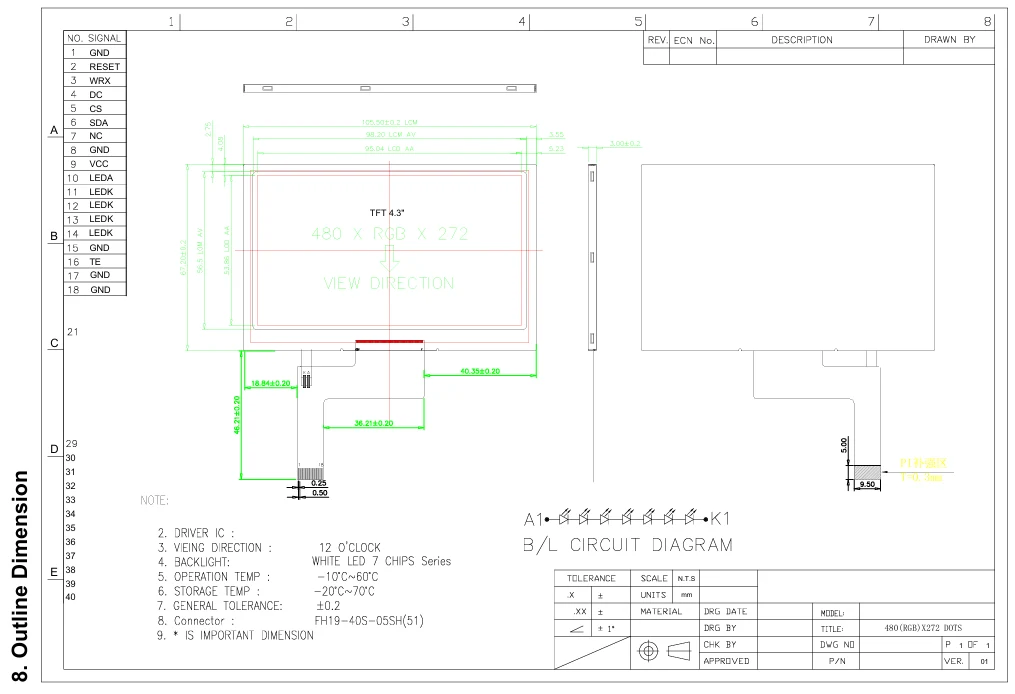

Tianfu 4.3' 일반적으로 흰색 사각형 TFT LCD 디스플레이 모듈 세부 정보

Q1: 이 디스플레이는 어떤 주요 제어 칩을 지원합니까?

답변: 이 모듈은 표준 SPI 인터페이스를 사용하며 STM32, ESP32, Raspberry Pi Pico, Arduino(레벨 이동 필요) 및 다양한 산업용 PLC를 포함한 대부분의 임베디드 플랫폼과 호환됩니다.

Q2: 저항막 방식 터치스크린과 정전식 터치스크린의 차이점은 무엇입니까? 내 애플리케이션에는 어느 것이 더 적합합니까?

A: 저항막 스크린은 압력 감지로 작동하고 장갑, 스타일러스 또는 모든 물체와의 터치를 지원하므로 산업 환경, 의료 기기 또는 정밀한 태핑이 필요한 시나리오에 더 적합합니다. 정전식 화면은 손가락 터치만 지원하지만 멀티 터치 기능도 제공합니다. 애플리케이션에 장갑을 낀 채 작업해야 하거나 기름/물 오염이 포함될 수 있는 경우 저항성 스크린이 더 안정적인 선택입니다.

Q3: 시야각 매개변수를 이해하는 방법은 무엇입니까? 내 장치가 비스듬히 보입니다. 작동합니까?

A: 이 모듈의 수평 시야각은 60°~70°이고 수직 시야각은 45°~60°로 정면 또는 작은 각도로 보는 데 적합합니다. 장치를 넓은 각도(예: 측면)에서 시청해야 하는 경우 IPS 광시야각 모델을 고려하는 것이 좋습니다.

Q4: -10°C~60°C의 작동 온도 범위에는 백라이트 가열 효과가 포함됩니까?

A: 예, 이 온도 범위는 모듈의 전체 작동 온도에 적용되며 이미 백라이트 가열을 설명합니다. 극한의 온도에서 작동할 경우 실제 대상 환경에서 테스트하는 것이 좋습니다. Q5: 추가 드라이버 보드나 컨트롤러를 구매해야 합니까?

A: 이는 디스플레이 드라이버와 터치 컨트롤러가 이미 포함되어 있는 통합 디스플레이 및 터치 모듈입니다. SPI 및 RGB 인터페이스를 통해 메인 컨트롤러에 연결하기만 하면 됩니다.

16년 동안 우리는 품질 관리가 우리의 이름과 동의어인 LCD 전문 제조업체였습니다.

• 모든 모듈은 배송 전에 72시간 번인 테스트와 전체 매개변수 기능 검사를 거칩니다.

• RoHS 환경 표준을 준수하는 산업 등급 구성 요소가 사용됩니다.

• ISO 9001 인증 품질 관리 시스템에 따라 제조되었습니다.

생산 및 테스트 환경

• 디스플레이 영역의 먼지를 방지하기 위해 클래스 1000 클린룸에서 조립되었습니다.

• 데드픽셀(백색/흑색) 및 라인 불량을 개별적으로 검사합니다.

• 터치스크린 선형성 교정 및 기능 검증.

신뢰성에 대한 약속

• 일반적인 작동 환경 테스트 데이터를 기준으로 한 20,000시간의 MTBF.

• 재료 및 기술 결함에 대해 12개월 보증이 적용됩니다.

• 대량 주문에 대한 신뢰성 테스트 보고서를 지원합니다.

우리의 지원은 원활하고 적극적으로 이루어지도록 설계되었습니다. 우리는 문제를 해결하는 것뿐만 아니라 귀하의 운영이 한 순간도 놓치지 않도록 보장하기 위해 왔습니다.

기술지원 시스템

기술 문서: 전체 데이터시트, 애플리케이션 노트, 참조 설계가 제공됩니다.

빠른 응답: 기술 관련 문의는 영업일 기준 24시간 이내에 답변해 드립니다.

맞춤화 서비스: FPC 길이, 커넥터 유형, 백라이트 조정 등 제한된 맞춤화가 지원됩니다.

보증 정책

보증 기간: 수령일로부터 12개월.

적용 범위: 인간 이외의 요인으로 인한 디스플레이 이상, 터치 오류, 인터페이스 오작동.

수리 프로세스: 결함 설명 제공 → 기술 지원 확인 → 수리 또는 교체 준비.

물류 및 배송

표준 포장: 정전기 방지 백 + 맞춤형 블리스 터 트레이 + 충격 방지 상자.

표준제품		맞춤형 제품
주문 수량	배달 시간	맞춤화 유형	배달 시간
1-30개	즉시	B/L & FPC & TP	5주 이내
31-100 PC	1주	B/L & FPC & TP	5주 이내
101-500개	2주 이내	B/L & FPC & TP	5주 이내
501-1000 PC	3주 이내	B/L & FPC & TP	5주 이내
1001-5000 PC	3주 이내	BL & FPC & TP	6주 이내
5000+ PC	4주 이내	BL & FPC & TP	6주 이내
