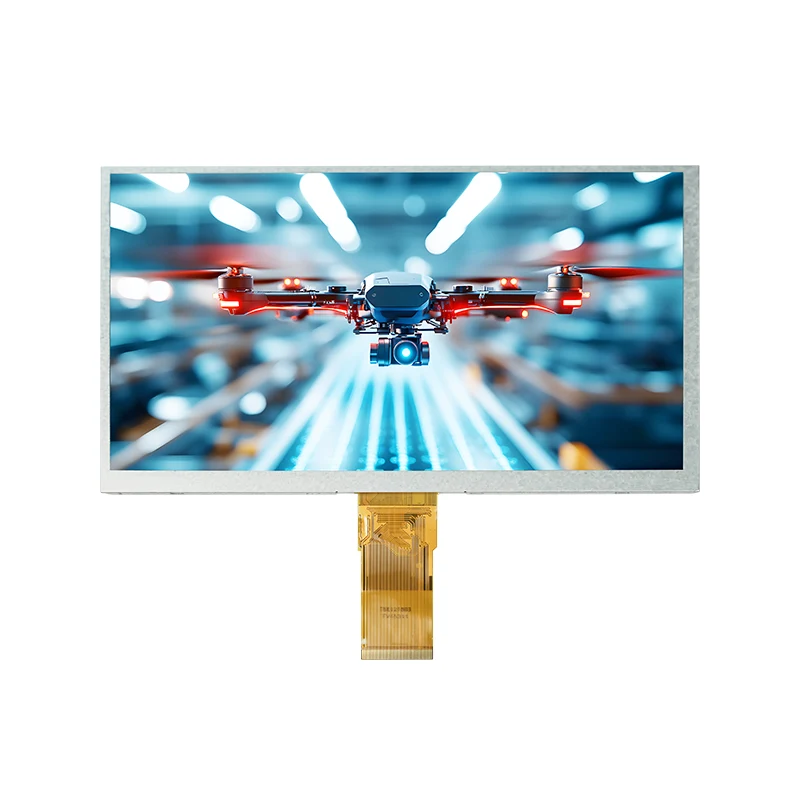

9.0 'HMI Square TFT LCD 디스플레이 모듈

Tianfu 9.0 'HMI Square TFT LCD 디스플레이 모듈 : Crisp 800 × 480 RGB, 6 O'Clock View. 24 비트 RGB 인터페이스, 저전력 (2.8–3.3V/9.4–9.8V). 견고한 -20 20 ~ 70 ℃, 20k -hr LED (18x, 120ma). 대조적으로, 낮은 깜박임, Cog Tech, 9.0 'HMI Square TFT LCD 디스플레이 모듈은 자동화, 지능형 및 가혹한 env를 위해 구축되었습니다. 견딜 수 있도록 설계되었습니다.

문의 보내기

제품 설명

소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하는 TFT LCD 디스플레이 모듈 공급 업체 인 TIANFU는 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 완벽한 통합을 보장합니다.

Tianfu 9.0 'HMI Square TFT LCD 스톡 기능의 디스플레이 모듈

1. 고해상도 선명도

800 × 480 RGB 스트라이프 픽셀과 날카 롭고 광각의 가시성을 위해 6시보기 방향을 가진 9.0 인치 TFT-LCD.

2. Robust 통합

24 비트 병렬 RGB 인터페이스는 산업 및 소비자 시스템과의 원활한 호환성을 보장합니다.

3. ultra-low 파워 설계

에너지에 민감한 애플리케이션에 이상적인 2.8–3.3V (디지털) 및 9.4–9.8V (아날로그)에서 효율적으로 작동합니다.

4. 외부 내구성

견딜 수있는 -20 ~ 70 ℃ 작동하며 가혹한 환경을위한 20,000 시간 LED 백라이트 (18 LED, 120MA)를 특징으로합니다.

Tianfu 사용자 정의 9.0 'HMI Square TFT LCD 디스플레이 모듈 사양

핵심 사양
디스플레이 크기	9.0 인치 A-Si TFT-LCD (Transmissive)
해결	800 (RGB) × 480 픽셀 (RGB 스트라이프)
디스플레이 모드	정상적인 흰색 TN, 6시보기 방향
인터페이스	24 비트 병렬 RGB (MPU 인터페이스)
전원 공급 장치 전압	디지털 : 2.8–3.3 V (DVDD) 아날로그 : 9.4–9.8 V (AVDD) 게이트 전압 : VGH = 17–19 V, VGL = -6.6 ~ -5.4 V
백라이트	흰색 LED × 18 (총 전류 : 120 MA)

절대 최대 등급
작동 온도	-20.0 ℃ ~ 70.0 ℃
저장 온도	-30.0 ℃ ~ 80.0 ℃

전기 특성
디지털 공급 전압 (DVDD)	3.0 V (최소) / 3.3 V (유형) / 3.6 V (최대)
아날로그 공급 전압 (AVDD)	9.4 V (최소) / 9.6 V (유형) / 9.8 V (최대)
전압의 게이트 (VGH)	17 V (최소) / 18 V (유형) / 19 V (최대)
게이트 오프 전압 (VGL)	-6.6 V (최소) / -6 V (유형) / -5.4 V (max)
일반적인 전극 구동 신호 (VCOM)	3.7 V (유형)

백라이트 사양
전방 전압을 이끌었습니다	9.0 V (유형) / 9.9 V (최대)
수명 주도	20,000 시간
LED 휘도	≥3000 CD / m²
LCM 휘도	120 CD / m²

타이밍 매개 변수 (수평)
DCLK 주파수	33.3 MHz (유형) / 50 MHz (최대)
수평 디스플레이 영역	800 DCLK
HS 펄스 폭	1 dclk (min) / 48 dclk (유형)
hs 후면 현관	88 DCLK
HS 정면 현관	40 DCLK

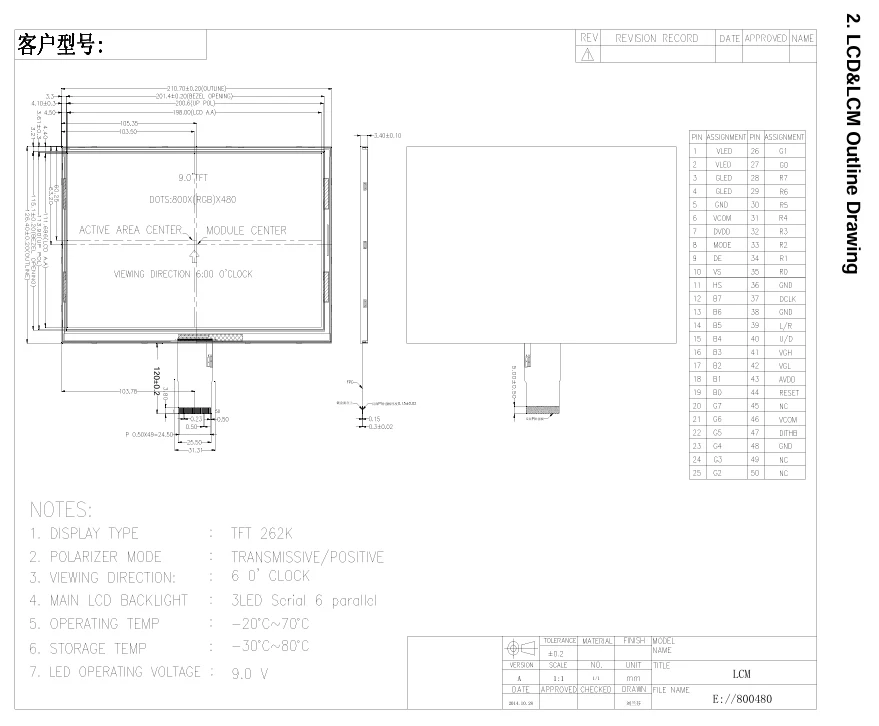

Tianfu 9.0 'HMI Square TFT LCD 디스플레이 모듈 세부 사항

Tianfu 9.0 'HMI TFT LCD 디스플레이 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에
