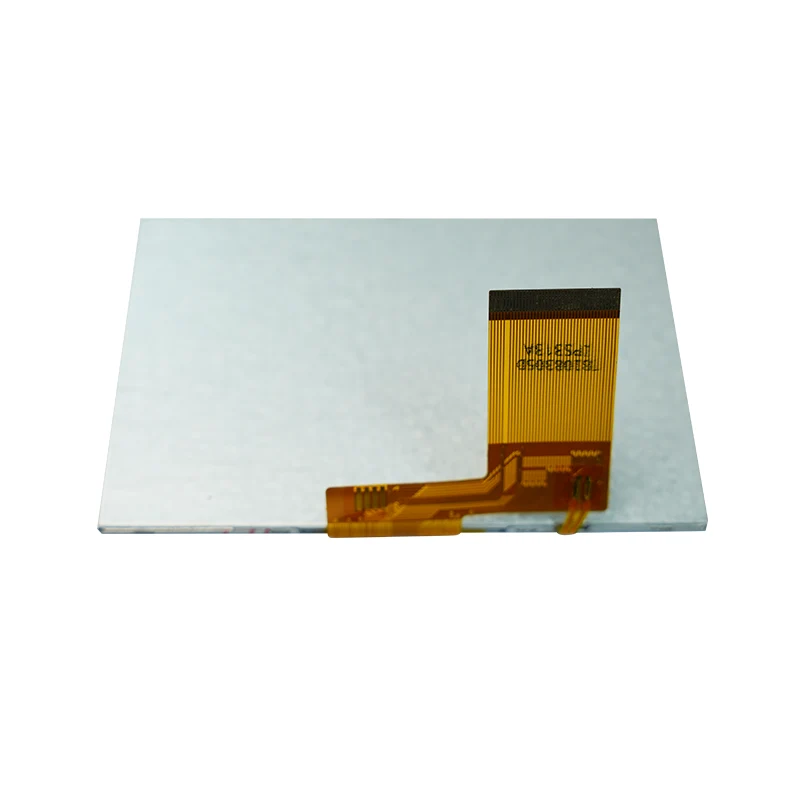

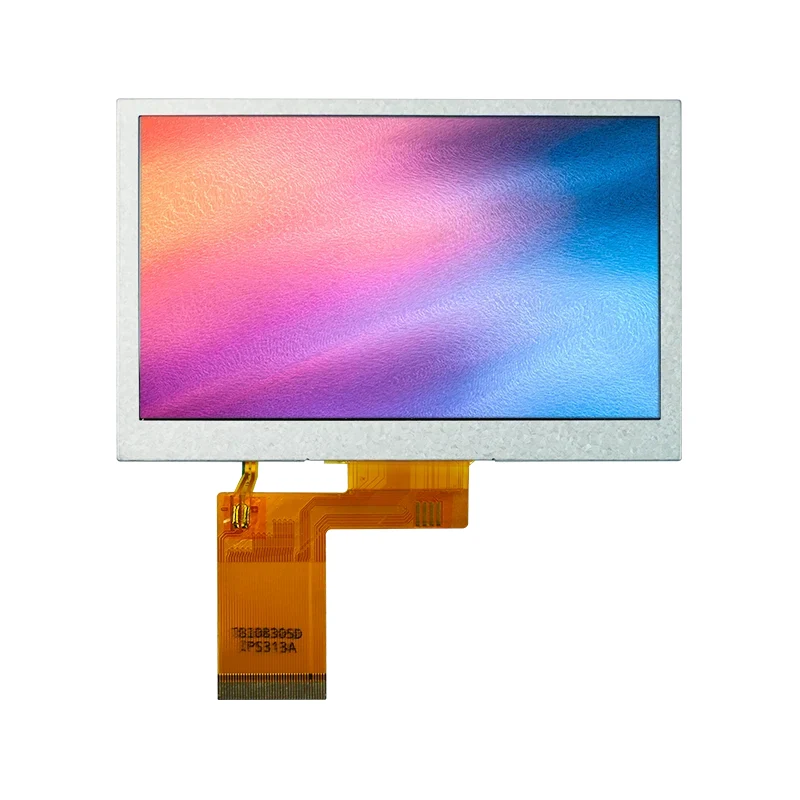

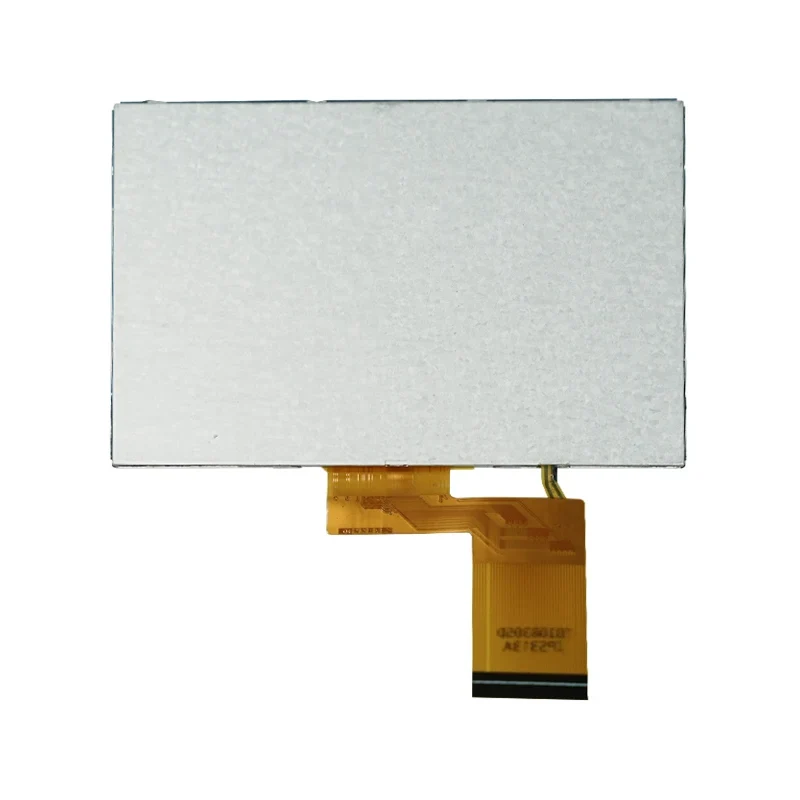

4.3' RGB 인터페이스 IPS TFT LCD 스크린 모듈

핵심 기능:

• 동적 이미지, 텍스트, 그래픽 사용자 인터페이스(GUI) 표시

• 480×272 해상도를 지원하여 콘텐츠를 명확하고 읽기 쉽게 보장합니다.

• RGB 인터페이스를 통해 메인 제어 칩에 직접 연결하여 시스템 통합을 단순화합니다.

• 고휘도 백라이트(일반 값 620cd/m²)로 강한 조명 환경에서도 가시성을 보장합니다.

• 저전력 설계로 장치 배터리 수명 연장

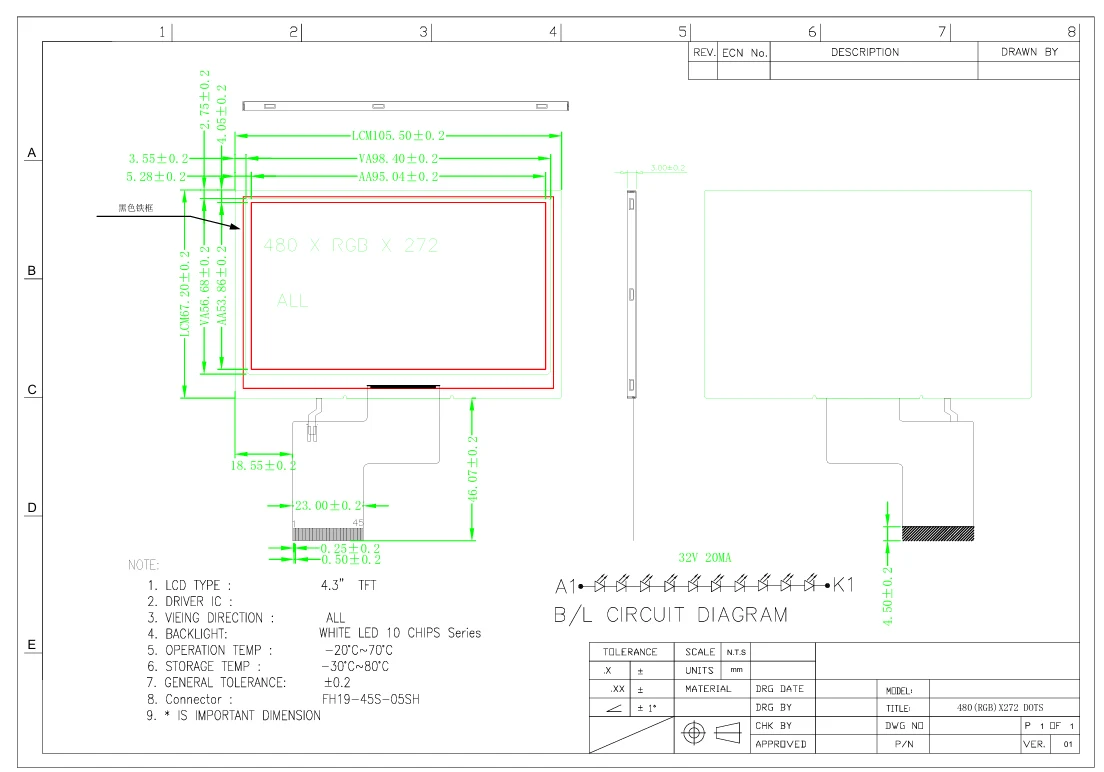

Tianfu 맞춤형 4.3' RGB 인터페이스 IPS TFT LCD 스크린 모듈 사양

Tianfu 맞춤형 4.3' RGB 인터페이스 IPS TFT LCD 스크린 모듈 세부 정보

이 4.3' RGB 인터페이스 IPS TFT LCD 스크린 모듈은 컴팩트한 크기, 높은 밝기 및 견고성으로 인해 여러 산업 분야에서 널리 사용됩니다.

다음은 몇 가지 일반적인 적용 시나리오와 사례 예입니다.

산업 자동화 및 제어 시스템

• 케이스: 공장 생산라인 모니터링 단말기에서 실시간 생산 데이터 및 장비 상태를 표시하는 데 사용됩니다. 주변 조명이 강한 환경에서는 고휘도 백라이트를 통해 작업자가 정보를 명확하게 읽을 수 있습니다.

• 장점: 넓은 온도 작동(-10°C~60°C)은 작업장 환경에 적합합니다. 빠른 응답 시간(40ms)은 동적 업데이트를 지원합니다.

의료 장비

• 케이스: 혈당계나 심전도계(ECG)와 같은 휴대용 의료 진단 장비에 통합되어 환자 데이터와 그래픽 결과를 표시합니다.

• 장점: 높은 명암비(1000:1)로 영상 선명도가 향상되어 의료진이 정확한 판단을 내릴 수 있습니다. 낮은 전력 소비로 장치 런타임이 연장됩니다.

가전제품

• 케이스: 스마트 홈 제어판에 적용되어 온도, 습도 및 장치 제어 인터페이스를 표시합니다.

• 장점: RGB 인터페이스는 풍부한 색상을 지원하여 사용자 상호 작용을 향상시킵니다. 작은 픽셀 피치(0.198mm)로 미세한 이미지 품질을 제공합니다.

자동차 및 운송 시스템

• 케이스: 차량 내 인포테인먼트 시스템이나 뒷좌석 디스플레이에 사용되어 내비게이션 및 미디어 콘텐츠를 표시합니다.

• 장점: 내진동 설계(견고한 TFT 구조 기반)로 차량 진동을 수용합니다. 일반적으로 블랙 모드는 어두운 환경에서 눈부심을 줄여줍니다.

임베디드 개발 및 교육

• 사례: 로봇 제어 인터페이스나 IoT 장치 디스플레이 등의 프로토타입 제작을 위해 학생과 엔지니어가 사용합니다.

• 장점: 일반적인 마이크로컨트롤러(예: STM32, Raspberry Pi)에 쉽게 연결할 수 있는 간단한 인터페이스(CLK, HSYNC 등).

• 확장 응용 분야: POS 단말기, 보안 모니터링 디스플레이, 스마트 계기판 등

우리는 이 디스플레이 모듈의 실제 성능을 종합적으로 평가하기 위해 다양한 산업 분야의 제조업체 사용자로부터 피드백을 수집했습니다. 경험은 사양 및 일반적인 응용 프로그램을 기반으로 하며 특정 사용 환경에 따라 다를 수 있습니다.

시각적 성능

• 밝기 및 가독성: 사용자는 620cd/m² 백라이트가 실외 또는 밝은 실내 환경에서 충분히 밝아 콘텐츠를 선명하게 볼 수 있다고 보고합니다. 1000:1의 일반적인 명암비는 검은색을 짙게 하고 흰색을 밝게 하여 전체적인 시각적 경험을 향상시킵니다.

• 색상 성능: 40%~50%(CIE1931)의 색재현율로 색상 재현이 사실적이므로 차트 및 이미지 표시에 적합합니다. 그러나 전문 그래픽 디자인 응용 프로그램의 경우 색 영역이 제한될 수 있습니다.

• 응답 시간: 일반적인 응답 시간인 40ms는 대부분의 정적 및 동적 콘텐츠에 충분합니다. 빠른 비디오 재생 중에 약간의 모션 블러가 발생할 수 있지만 산업 제어 및 고속이 아닌 게임 시나리오에 적합합니다.

통합 및 사용 편의성

• 인터페이스 호환성: 24비트 RGB 인터페이스가 광범위하게 지원되며 사용자는 ARM Cortex-M 시리즈 또는 Linux 시스템과의 간단한 통합을 보고합니다. 제어 신호(예: DEN, DISP)는 타이밍 구성을 단순화합니다.

• 전력 관리: 넓은 전압 입력 범위(VCC 2.65~3.3V)로 유연한 전원 공급이 가능하므로 외부 조정의 필요성이 줄어듭니다. 측정된 전력 소비는 상대적으로 낮아 에너지 효율에 기여합니다.

• 크기 및 설치: 컴팩트한 4.3인치 디자인은 공간이 제한된 장치에 잘 맞습니다. 95.04mm × 53.86mm의 활성 디스플레이 영역은 화면 대 본체 비율을 최적화합니다.

환경 적응성

• 온도 성능: -10°C~60°C 범위에서 안정적으로 작동하며, 실외 장비에서 사용 시 디스플레이 이상이 없음을 사용자가 확인합니다. -20°C~70°C의 보관 온도 범위는 운송 및 보관 중 안전을 보장합니다.

• 내구성: TFT 패널과 SC7283 드라이버 IC는 산업용 진동 환경에서 보고된 오류 없이 안정적인 작동을 제공합니다.

• 고객 리뷰 요약: "이 디스플레이는 가격 대비 높은 가치, 충분한 밝기 및 간단한 통합을 제공합니다. 차량 내 디스플레이 프로젝트에 대한 우리의 요구 사항과 완벽하게 일치합니다. 응답 시간이 적당하고 애프터 서비스 응답도 빠릅니다."
