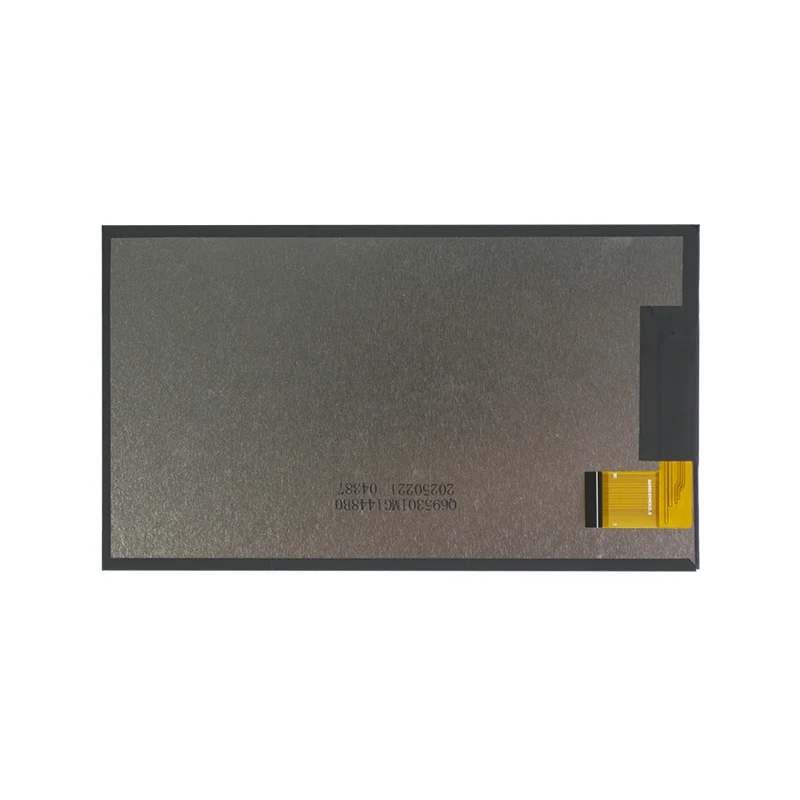

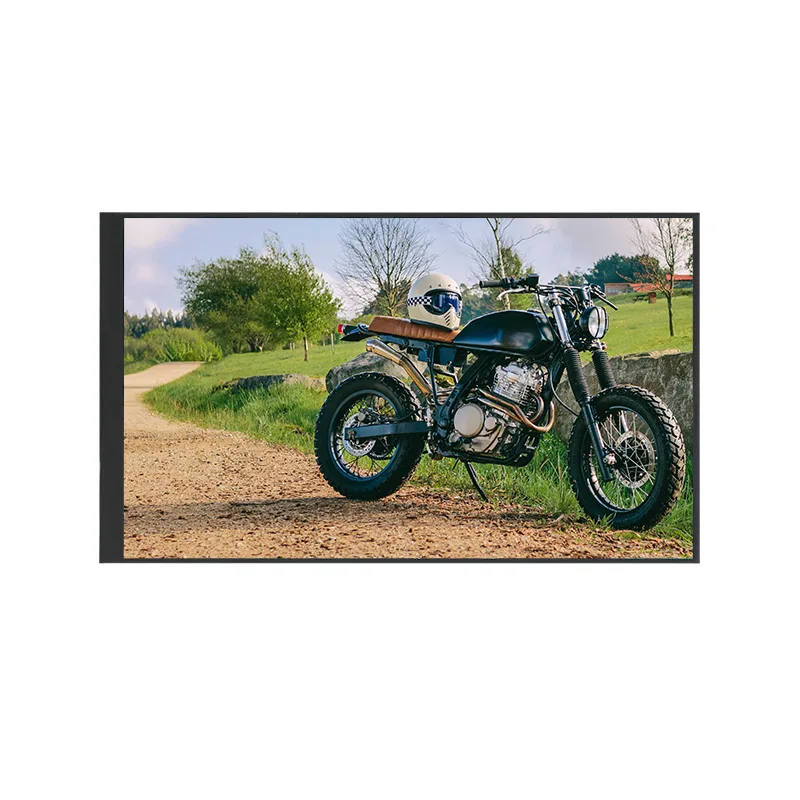

6.95 인치 고해상도 IPS TFT LCD 화면 모듈

6.95 인치 고해상도 IPS TFT LCD 스크린 모듈은 600 x rgb x 1024 픽셀의 높은 해상도, 350 cd/m²의 높은 밝기 및 700 : 1의 높은 대비 비율의 6.95 인치 TFT LCD 디스플레이를 특징으로합니다. 6.95 인치 고해상도 IPS TFT LCD 화면 모듈은 풀 뷰 앵글 디스플레이 기술과 결합하여 모든 각도에서 명확하고 밝은 이미지를 제공합니다. 안정적이고 효율적인 전송을 위해 고속 MIPI 인터페이스를 사용하고 -10 ° C ~ 60 ° C의 광범위한 작동 온도 범위를 지원하며 매우 신뢰할 수 있으므로 다양한 스마트 장치의 디스플레이 요구에 적합합니다.

문의 보내기

제품 설명

애플리케이션:

6.95 인치 고해상도 IPS TFT LCD 화면 모듈은 요구 사항을 충족합니다.

산업 급 HMI IPS LCD 터치 스크린 디스플레이 모듈 : 작동 온도 범위 -20 ° C ~ 70 ° C; 전자기 간섭에 대한 내성; 24/7 중단되지 않은 작업을 지원합니다. PLC 제어 시스템 및 휴대용 산업 인간-대기업 상호 작용 장치에 적합합니다.

의료 모니터링 디스플레이 : 방지 유리를 사용합니다 (장기간의 시청 후 의료진의 시각적 피로를 효과적으로 줄이기). 높은 대비 비율 (1000 : 1); 300cd/m² 이상의 밝기를 자랑하여 햇빛에서도 명확한 가독성을 가능하게합니다. 이 10.1 인치 햇빛으로 읽을 수있는 TFT 용량 성 터치 스크린 모듈은 자동화 된 외부 제세동기 및 다중 매개 변수 모니터와 같은 의료 기기에 적합합니다. 의료 기기의 전기 안전 표준을 준수합니다.

소비자 전자 장치 디스플레이 : 1024 × 600 픽셀 해상도; 저전력 소비; 3/4 와이어 SPI 인터페이스 및 8 비트/16 비트 MCU 연결을 지원합니다. 서비스 수명은 30,000 시간 이상입니다. IPS 풀 뷰 앵글 기술. 이 LCD 모듈은 태블릿, 스마트 스피커 및 드론 리모컨과 같은 소비자 전자 장치에 적합합니다.

우리는 원래의 공급 스크린을 대체하기 위해 10.1 인치 산업 화면이있는 산업용 컴퓨터를 제공하여 비용을 15%줄였습니다.

항목 사양 :

기본 사양

매개 변수	사양	단위
패널 크기	6.95 "	인치
해결	600 × RGB × 1024	픽셀
활성 영역	89.28 (H) × 152.37 (V)	mm

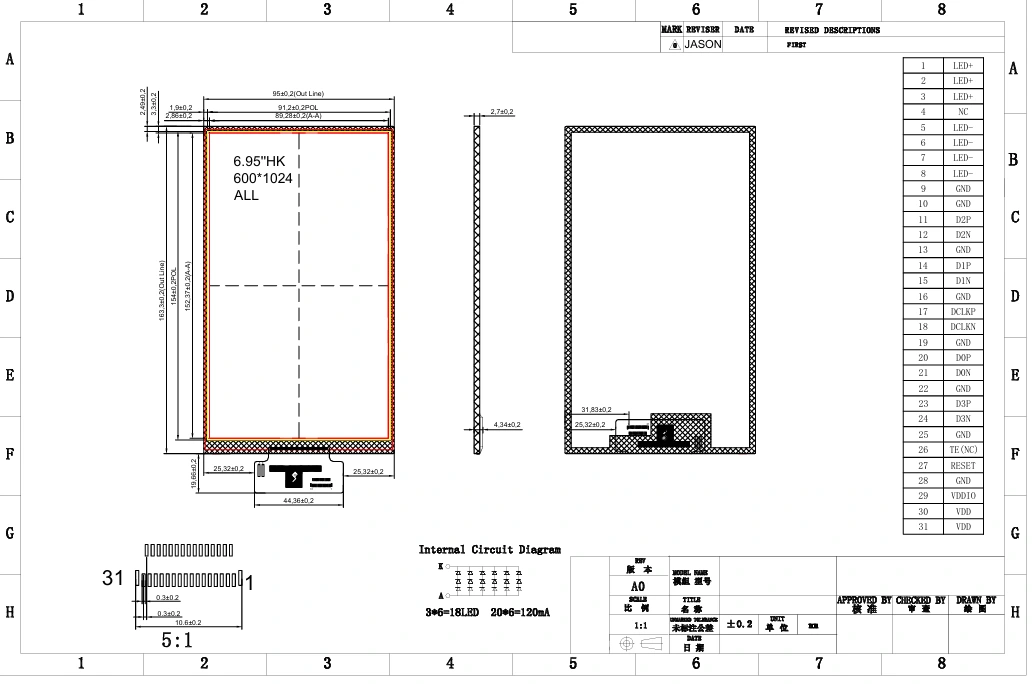

개요 차원	95.0 (w) × 163.0 (h) × 2.7 (d)	mm
색상 수	16.7m	-
디스플레이 모드	전송 모드, 일반적으로 검은 색	-
시청 방향	완전한 시청	-
인터페이스	MIPI (4 차선)	-
표면 처리	눈부심 (비 터치)	-
백라이트	흰색 LED (18 LED)	-

운영 조건

매개 변수	최소	타이핑	맥스	단위
작동 온도	-10	-	60	° C
저장 온도	-20	-	70	° C
로직 작동 전압 (IOVCC)	1.65	1.8	3.3	V
아날로그 작동 전압 (VCI)	2.5	2.8	3.3	V

광학적 특성

매개 변수	최소	타이핑	맥스	단위
휘도 (중심)	300	350	-	CD / m²
대비 비율	-	700	-	-
응답 시간 (Rise + Fall)	-	25	35	MS
보기 각도 (수평, CR> 10)	80	85	-	학위
보기 각도 (수직, CR> 10)	80	85	-	학위
색 영역 (NTSC 비율)	-	50	-	%

백라이트 장치 사양

매개 변수	최소	타이핑	맥스	단위
LED 전류 (총)	-	120	-	엄마
순방향 전압 (if = 120ma)	9.0	9.6	10.4	V
전력 소실 (총)	-	1152	-	MW

세부

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에

품질 검사

Tianfu의 TFT 용량 성 터치 스크린 모듈은 항공 우주 필드에 적용 할 수 있습니다. 생산에서 1 : 1 복제 프로세스를 통해 ISO 9001 인증 시스템의 품질 요구 사항을 엄격히 준수하기 때문입니다. 모든 원자재는 프리미엄 브랜드에서만 공급됩니다. 생산 공정에 들어가면 모든 단계는 전문 탐지 장비를 사용하여 테스트됩니다. 가장 중요한 것은 제품을 나눠주기 전에 업계 동료에 비해보다 광범위하고 정확한 노화 테스트를 수행합니다.

패키지

Tianfu Packaging은 TFT LCD 모듈에 대해 완전히 맞춤형 보호 솔루션을 사용합니다. 임베디드 트레이는 LCD 모듈 (길이, 폭, 두께 및 에지 곡률)의 정확한 치수로 제조되어 모듈과 트레이 사이의 완벽한 적합을 보장합니다. 맞춤형 폼 파티션 및 에어 쿠션은 내부적으로 추가되어 4 레벨 보호 시스템 인 모듈-팔레트 라이너-오우터 박스를 만듭니다.

이 솔루션은 ISTA-3A 운송 테스트 인증 (토지 및 항공 운송 중 방울, 진동 및 분쇄 시뮬레이션)을 통과하여 운송 진동 위험의 98% 이상을 효과적으로 제거하여 TFT LCD 모듈이 장기 전송 및 다중로드 및 하로드 작업 중에 흠집이없고 기능적 손상을 입지 않도록합니다.
