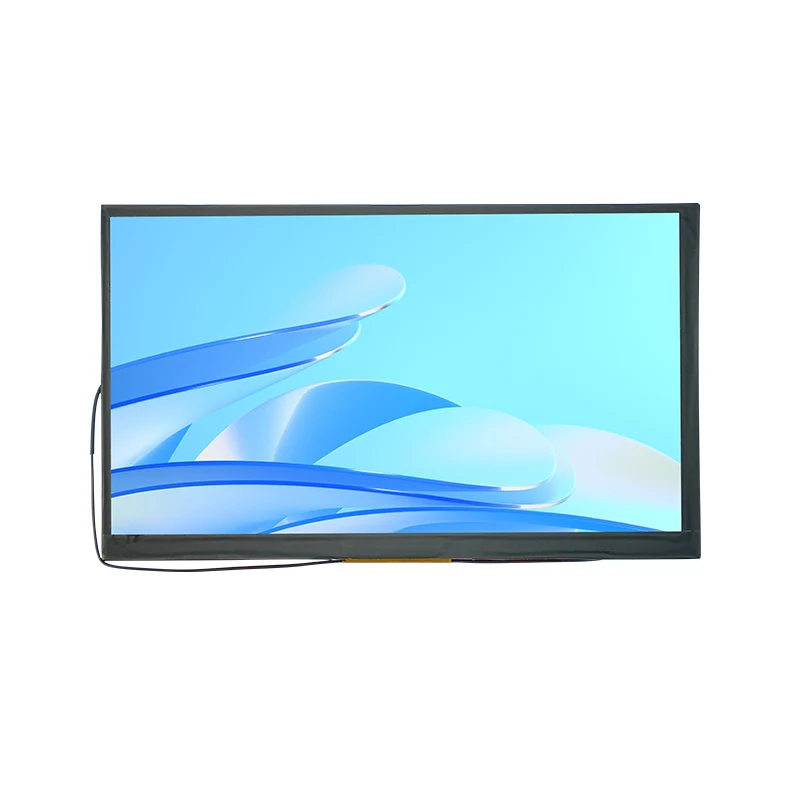

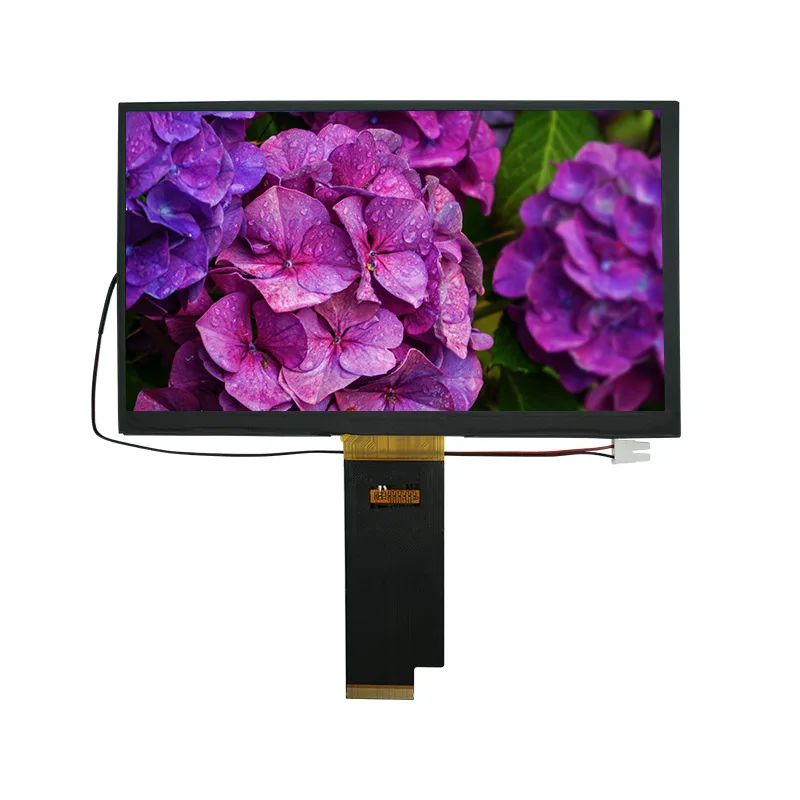

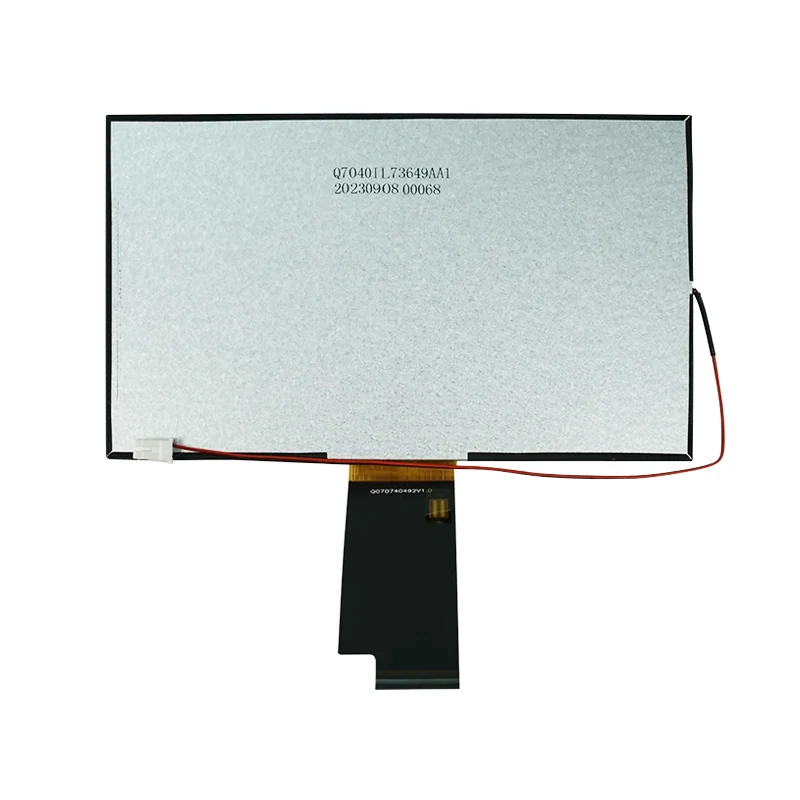

7.0 인치 와이드 템플 림 IPS TFT LCD 화면 모듈

Tianfu의 7.0 인치 와이드 템프 IPS TFT LCD 화면 모듈은 탁월한 1024x600 해상도, 140 CD/m² 밝기 및 Crisp, Clear Visuals의 800 : 1 대비 비율을 자랑합니다. 이는 안티 글 레이트 처리, 왼쪽 및 오른쪽으로 70 ° 및 60 °/45 ° 상단 및 하단의 넓은 시야각 및 -20 ° C ~ +70 ° C의 작동 온도 범위를 특징으로합니다. TTL 인터페이스와 안정적인 3.3V 디지털 전원 공급 장치가 장착 된 7.0 인치 와이드 템프 IPS TFT LCD 화면 모듈은 산업/자동차 애플리케이션에 이상적이며 신뢰할 수 있고 생생한 성능을 제공합니다.

문의 보내기

제품 설명

특징

1. Tianfu의 신뢰성을 선택하십시오

● Tianfu는 제품 신뢰성을 핵심 경쟁력으로, 엄격한 표준을 구현하며 ISO 9001 인증을 통과했습니다. 생산 공정 1 : 1을 복제하고 모든 단계에서 표준 작업 및 테스트를 구현하여 프로세스 편차가 품질 변동을 일으키지 않도록합니다.

● Tianfu의 4.5 인치 와이드 온도 IPS TFT 용량 성 스크린은 공장을 떠나기 전에 48 시간의 "더블 85"테스트를 통과했으며, 밝은 또는 어두운 반점이없고, 30,000 시간 이상의 수명, 장기 고주파 사용에서도 안정적인 터치 디스플레이를 통과했습니다.

2. 비용을 통제하도록 도와줍니다

Tianfu는 품질을 보장하는 동안 포괄적 인 비용 관리를 통해 고객의 7.0 인치 와이드 템프 IPS TFT LCD 화면 모듈의 조달 비용을 20% -30% 줄입니다. 특정 구현 경로는 명확하고 달성 할 수 있습니다.

● 사내 개발 된 생산 라인을 통한 중단 : 우리는 독립적으로 완전한 생산 체인을 구축하여 중개자를 통한 외부 아웃소싱 또는 배포의 필요성을 제거합니다. 이를 통해 중간 링크와 관련된 마크 업 비용이 제거되어 고객의 조달 비용이 20% 감소합니다.

● 업스트림에서 직접 소싱하면 비용이 절감됩니다. 우리는 핵심 패널 제조업체와의 장기적이고 심층적 인 파트너십을 구축합니다. 우리는 안정적인 조달 규모와 신뢰를 활용하여 경쟁력있는 가격을 달성하여 원료 조달 비용을 15%줄입니다.

● 유연한 MOQS 인벤토리 감소 : 최소 주문 수량 (MOQ)으로 유연한 생산을 지원하여 재고 재고 부담없이 주문형 주문을 가능하게합니다. 이는 재고 백 로그 및 자본 제휴를 효과적으로 줄여 고객이 재고 관리 비용을 20%줄일 수 있도록 도와줍니다.

3. MOQ : 1 PC, 실제 요구에 따라 유연한 사용자 정의.

● 하드웨어 사용자 정의 : 크기 (비표준 크기 지원); 인터페이스 (lvds/rgb/mipi/parallel port 등); 백라이트 (가장자리 조명/직접 조명, 조절 식 색상 온도); 유리 (안티 글 레이/AR 반사 방지/핑거 프린트); 베젤 (좁은 베젤/맞춤형 커팅); 커넥터 위치 오프셋 (± 0.3mm 정확도); 밝기 조정 : 250 ~ 1500 CD/m² 조정 가능; 두께 감소 (전체 라미네이션 ≤1.5mm) 등

● 사용자 정의 서비스 프로세스 : 디자인 도면에서 대량 생산에 이르기까지 전체 프로세스 사용자 정의를 지원하며 MOQ는 단 1 피스, 산업 평균보다 30% 더 빠른 교정주기입니다.

항목 사양

일반 사양

패널 크기	7.0 인치
해결	1024 × RGB × 600
활성 영역	154.21 (h) × 85.92 (v) mm
픽셀 피치	0.1506 (h) × 0.1432 (v) mm
개요 차원	164.3 (w) × 97 (h) × 2.6 (d) mm
색상 수	16.7 백만
디스플레이 모드	일반적으로 흰색
시청 방향	6시
픽셀 배열	RGB 수직 스트라이프

광학적 특성

휘도 (밝기)	140 CD/m² (일반)
대비 비율	800 : 1 (일반)
휘도 균일 성	75% (일반)
응답 시간	25ms (일반)
보기 각도 (왼쪽/오른쪽)	70 ° (CR> 10)
보기 각도 (위/다운)	60 °/45 ° (CR> 10)
표면 처리	안티 글 레이
NTSC 비율	51% (일반)

전기 특성

인터페이스	TTL
디지털 공급 전압 (VDD)	3.0V -3.6V (3.3V 일반)
아날로그 공급 전압 (AVDD)	9.4V -9.8V (9.6V 일반)
전압에 대한 TFT 게이트 (VGH)	17V -19V (18V 일반)
TFT 게이트 오프 전압 (VGL)	-7V- -5V (-6V 일반)
디지털 전력 전류	30 MA (전형적인)
아날로그 파워 전류	35 MA (전형적인)

백라이트 시스템

백라이트 유형	흰색 LED
LED 수	18
LED 전류	120 MA (전형적인)
전방 전압	8.4V -10.6V (9.6V 일반)
전력 소산	1152 MW (일반)

환경 사양

작동 온도	-20 ° C ~ +70 ° C
저장 온도	-30 ° C ~ +70 ° C

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에

품질 검사

Tianfu의 TFT 용량 성 터치 스크린 모듈은 엄격한 품질 관리 덕분에 항공 우주에 적합합니다. ISO 9001을 충족하고 프로세스 1 : 1을 복제하고, 최고 재료를 사용하고, 각 생산 단계를 테스트하며, 미션 크리티컬 사용에 대한 안정성을 보장하기 위해 더 엄격한 전달 노화 테스트를 가지고 있습니다.
