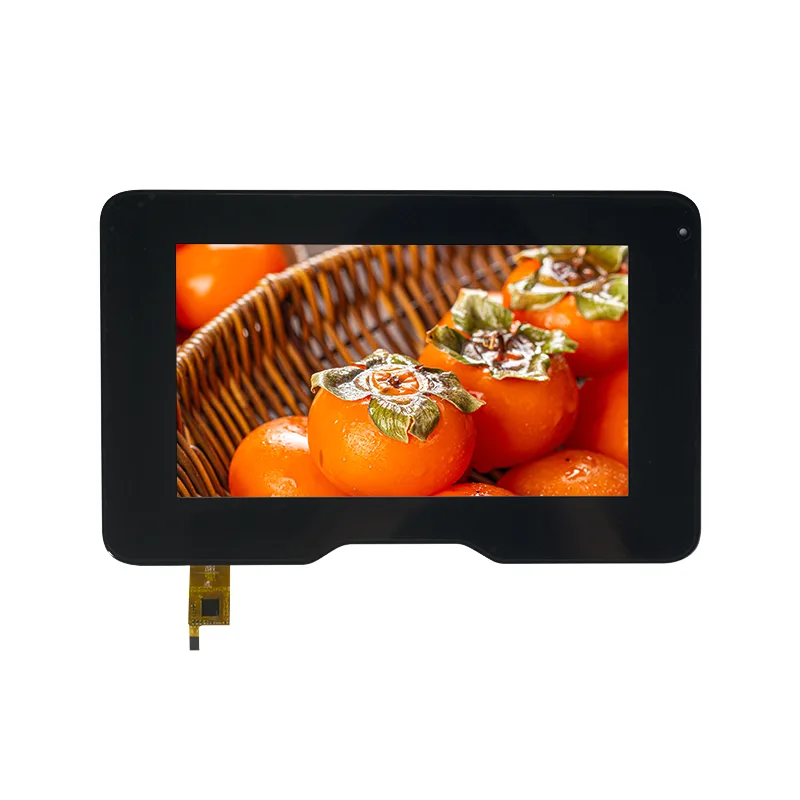

7.0' TFT IPS PCAP 터치스크린 모듈

당사의 7.0' TFT IPS PCAP 터치스크린 모듈은 내구성과 정밀도를 결합합니다. 안정적인 응답을 보장하기 위해 접착제가 필요 없는 전해 구리 FPC를 사용합니다. 빛 투과율은 ≥90%이고 헤이즈는 <3%(JIS K7105 표준 준수)로 깨끗하고 선명한 시각적을 보장합니다.

문의 보내기

제품 설명

7.0' TFT IPS PCAP 터치스크린 모듈은 -20°C ~ +70°C의 작동 환경과 -30°C ~ +80°C의 보관 환경에서 안정적으로 작동하며 24시간 신뢰성 테스트(고온/저온, 습도 및 열)를 통과했습니다. 100만 번의 탭과 100,000번의 스와이프(250g)를 견딜 수 있으며, 작은 긁힘에도 정상적인 기능을 유지하므로 장기간 사용하기에 이상적인 선택입니다!

애플리케이션

1. 가전제품 및 개인용 기기

7.0' TFT IPS PCAP 터치 스크린 모듈은 휴대성과 적당한 디스플레이 영역 덕분에 소비자 제품에서 중요한 위치를 차지합니다.

태블릿: 한 손으로 사용하고 기본적인 엔터테인먼트 요구 사항에 적합한 초기 입문용 또는 교육용 태블릿입니다.

휴대용 모니터/확장 화면: 휴대폰, 노트북 또는 게임 콘솔의 보조 화면 역할을 하며 모바일 사무, 멀티태스킹 또는 게임 화면 확장에 이상적입니다.

디지털 사진 프레임: 7.0' TFT IPS PCAP 터치 스크린 모듈은 집이나 사무실에서 사진을 표시하는 데 이상적이며 반복 재생을 지원하고 일부는 터치 또는 원격 제어를 지원합니다.

게임 콘솔/휴대용 화면: 일부 휴대용 게임 콘솔 또는 게임 컨트롤러에는 로컬 게임 또는 보조 디스플레이용 7.0' TFT IPS PCAP 터치 스크린 모듈이 통합되어 있습니다.

2. 산업 제어 및 자동화

산업 현장에서는 높은 안정성, 내구성 및 사용 편의성이 요구됩니다. 7.0' TFT IPS PCAP 터치 스크린 모듈은 HMI(인간-기계 인터페이스)에 일반적으로 선택됩니다.

산업용 HMI 패널: PLC(프로그래머블 로직 컨트롤러), 인버터, 로봇과 같은 장치용 제어 터미널입니다. 장치 상태, 매개변수 설정(예: 온도 및 속도) 및 경보 정보를 표시합니다. 7인치 크기로 현장 엔지니어에게 편리합니다.

계측기 디스플레이: 멀티미터, 환경 모니터(온도, 습도 및 가스 감지) 및 전력 테스트 장비와 같은 장치의 경우 7인치 LCD에 데이터 차트(예: 파형 및 추세 그래프)와 텍스트 프롬프트가 명확하게 표시됩니다.

스마트 생산 라인 터미널: 생산 라인의 워크스테이션 작동 화면은 프로세스 안내, 품질 검사 피드백 및 자재 추적성 정보에 사용됩니다.

3. 의료 장비

의료 시나리오에서는 명확한 정보와 이동성 사이의 균형이 필요합니다. 7인치 LCD는 소형 의료기기에 자주 사용됩니다.

휴대용 모니터: 응급 상황이나 이동 진료 환경에서 사용되는 휴대용 ECG/혈압 모니터입니다. 7.0' TFT IPS PCAP 터치 스크린 모듈은 심박수, 혈중 산소 농도, 파형 등의 주요 지표를 실시간으로 표시합니다. 이동식 간호 장치(PDA): 간호사가 사용하는 휴대용 장치입니다. 7.0' TFT IPS PCAP 터치스크린 모듈을 사용하면 환자의 의료 기록, 약물 정보를 보거나 바코드를 스캔할 수 있어 사용이 간편합니다.

가정용 의료 기기: 고급 혈압 모니터, 혈당 측정기 또는 체지방 측정기.

사양

모듈 유형	7인치 정전식 터치 패널(유리 커버 렌즈 + 유리 센서)

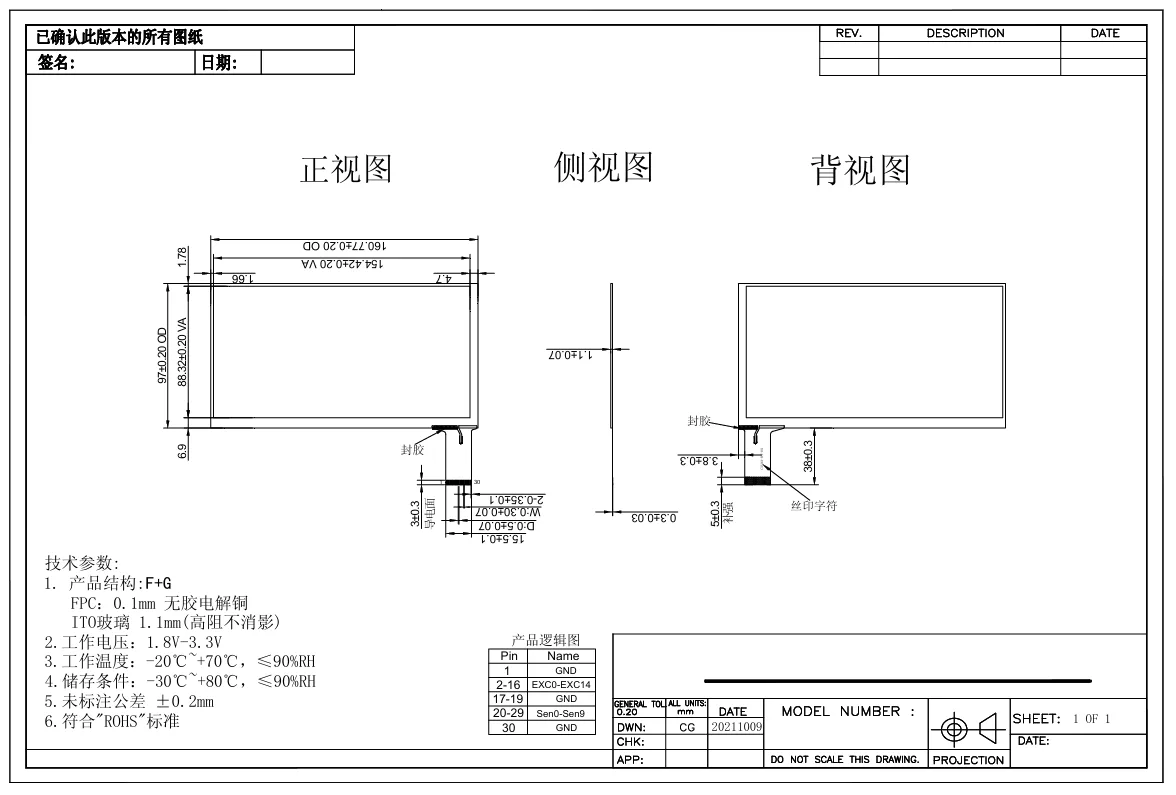

기계적 치수	97.00 × 160.77 × 1.10mm(센서 외형, 공차: ±0.20mm)
활성 영역	88.32 × 154.65mm(공차: ±0.20mm)
구조	FPC: 무접착 전해동(0.1±0.05mm) 센서: 유리(1.1 ± 0.07mm)
광학적 특성	빛 투과율: ≥90%(JIS K7105) 헤이즈: <3%(JIS K7105)
작동 온도	-20°C ~ +70°C, 70% RH 이하
보관 온도	-30°C ~ +80°C, ≤80% RH
신뢰성 테스트	• 고온 보관: 60°C, 24시간 • 저온 보관: -20°C, 24시간(결로 없음) • 습열: 60°C/90% RH, 24시간(응결 없음) • 고온 작동: 70°C, 24시간 • 저온 작동: -20°C, 24시간(응결 없음)
수명 테스트	• 도트 테스트: 250g × 100만 주기 • 슬라이드 테스트: 250g × 100,000사이클 (기능적 정상, 사소한 흠집 허용)

세부

Tianfu 선도 시간

표준제품		맞춤형 제품
주문 수량	배달 시간	맞춤화 유형	배달 시간
1-30개	즉시	일반적인	5~8주
31-100개	1주	FPC	4주
101-500개	1~2주	CTP	6주
501-1000 PC	2~5주	B/L	6주
1001-5000 PC	4~5주	드라이버 보드	8주
5000+ PC	5~7주	LCD 패널	16주

품질검사

Tianfu의 TFT 정전식 터치 스크린 모듈은 생산의 모든 단계에서 엄격한 품질 관리를 통해 항공우주 산업에 이상적입니다. 우리는 ISO 9001 인증 관리 시스템의 엄격한 품질 표준을 준수합니다.

품질의 탄탄한 기반을 보장하기 위해 우리는 모든 원자재를 주요 브랜드로부터 조달합니다. 생산의 모든 단계에서 모든 LCD는 고객에게 배송되기 전에 세 단계를 통해 100% 테스트를 거칩니다. 가장 중요한 것은 납품 전에 다른 어떤 제조업체보다 더 철저하고 정확한 번인 테스트를 수행하여 항공우주 응용 분야에서 신뢰성을 더욱 입증한다는 것입니다.
