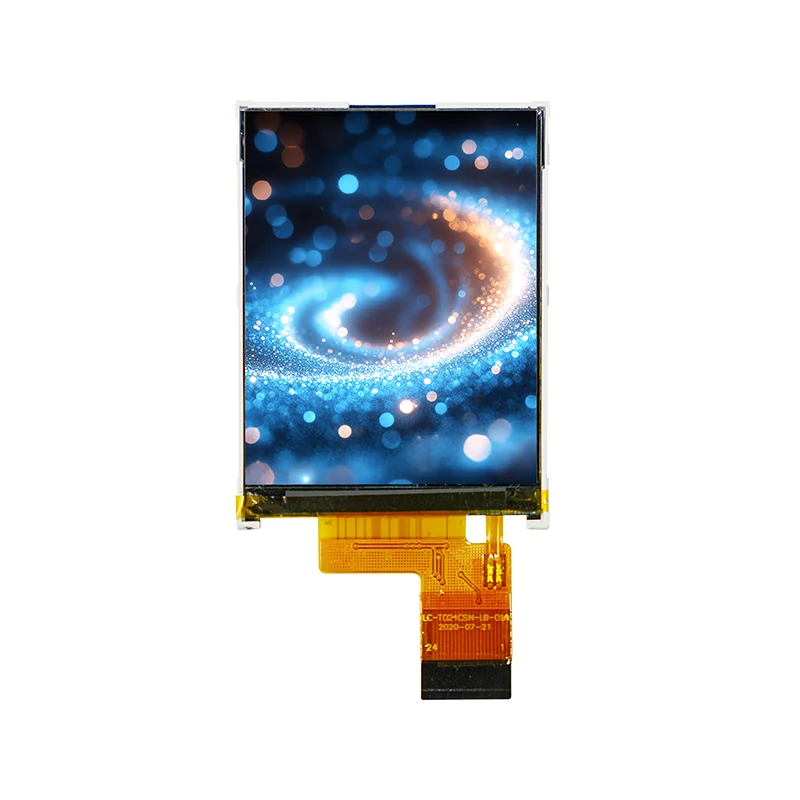

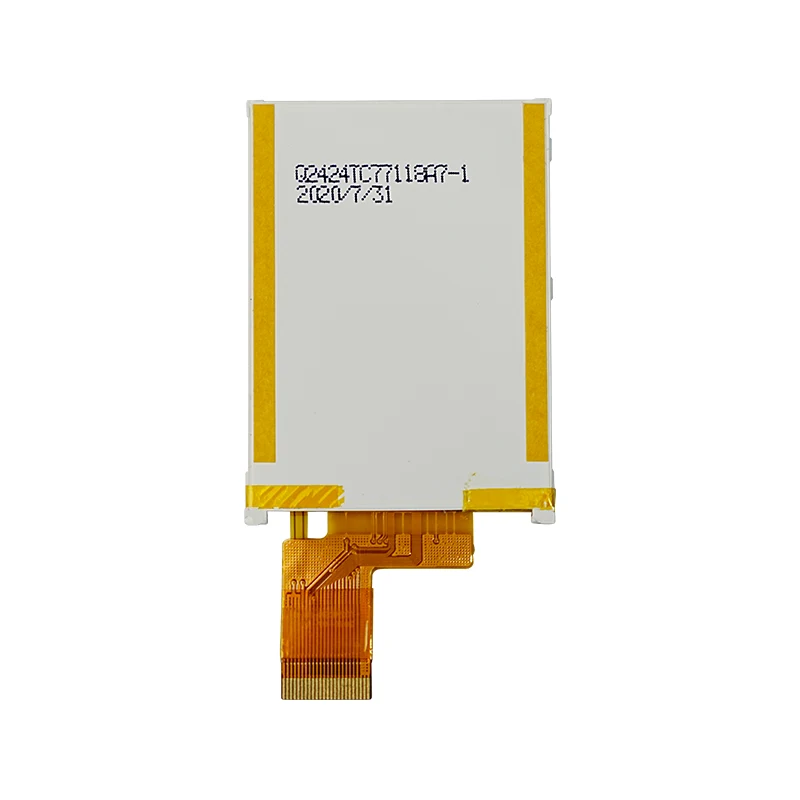

2.4 ''활성 매트릭스 소형 TFT LCD 디스플레이 모듈

TIANFU 2.4 ''SPI 4W 인터페이스 (240RGB × 320 해상도, 12oclock Viewing)가있는 활성 매트릭스 소형 TFT LCD 디스플레이 모듈은 가혹한 환경의 경우 -30 ° C ~+85 ° C에서 작동합니다. 알루미늄 프레임과 저전력 LED 백라이트가있는 인증 된 CE/ROHS,이 트랜스missive 2.4 ''Active Matrix Small TFT LCD 디스플레이 모듈은 자동차 대시 보드, 산업 시스템, 실외 IoT 및 홈 어플라이언스 (세탁기/진공)를 제공합니다.

문의 보내기

제품 설명

LCD 모듈 제조 인 Tianfu는 소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하는 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 원활한 통합을 보장합니다.

Tianfu 2.4 ''활성 매트릭스 소형 TFT LCD 디스플레이 모듈 스톡 기능

1. 고해상도 QVGA 디스플레이

240 (RGB) × 320 픽셀 TFT-LCD 기술로 자세한 그래픽 및 텍스트를위한 날카 롭고 생생한 비주얼을 제공합니다.

2. 최적화 된 시청 성능

300 CD/m² 전형적인 밝기 (중심점) 및 200 : 1 대비 비율로 12시보기 각도는 다양한 조명 조건에서 우수한 가시성을 보장합니다.

3. 동적 콘텐츠에 대한 빠른 응답

빠른 픽셀 전환 : 15ms 상승 시간 (TR) 및 20ms 낙하 시간 (TF), 부드러운 비디오 재생 및 대화식 응용 프로그램에 이상적입니다.

4. 에너지 효율적인 작동

저전력 소비 : 통합 DC/DC 컨버터 기술에 의해 향상된 5MA 일반적인 전류 드로우로 2.8V/3.3V 로직 전압으로 작동합니다.

열 순환, 진동 및 습도 저항을 포함한 엄격한 신뢰성 테스트를 통해 30,000 시간 LED 백라이트 수명 (일반).

Tianfu 사용자 정의 2.4 ''활성 매트릭스 소형 TFT LCD 디스플레이 모듈 사양

매개 변수	Q27 (IL18961 드라이버 IC를 사용한 TFT-LCD)
모듈 유형	2.7 "TFT/16m 색상
해결	960 × 240 픽셀 (그래픽 도트 매트릭스)
인터페이스	SPI & RGB
디스플레이 모드	전이성 TFT
백라이트	흰색 LED (평행)
기계적 치수	39.1 (w) × 67.5 (h) × 2.4 (t) mm (FPC 제외)
활성 영역	33.06 (w) × 58.80 (h) mm
픽셀 피치	0.18375 (w) × 0.13775 (h) mm
전기 사양	· 로직 전압 (VDD) : 3.0–3.6V (3.3V) · 입력 전압 (VIH) : 0.8 × IOVCC에서 IOVCC · 입력 전압 (VIL) : -0.3V ~ 0.2 × IOVCC · 현재 소비 : 8MA (타이핑)
백라이트 사양	· 전압 : 8.7–10.2v · 현재 : 15–25MA · 작동 온도 : -20 ° C ~ +70 ° C · 저장 온도 : -30 ° C ~ +80 ° C
타이밍 특성	· Clkin 주파수 : 13.5–30MHz (유형 27MHz) · HSD 기간 : 1024–1907 Clkin 사이클 · 수직 동기화 : 242.5–450.5H (NTSC/PAL)

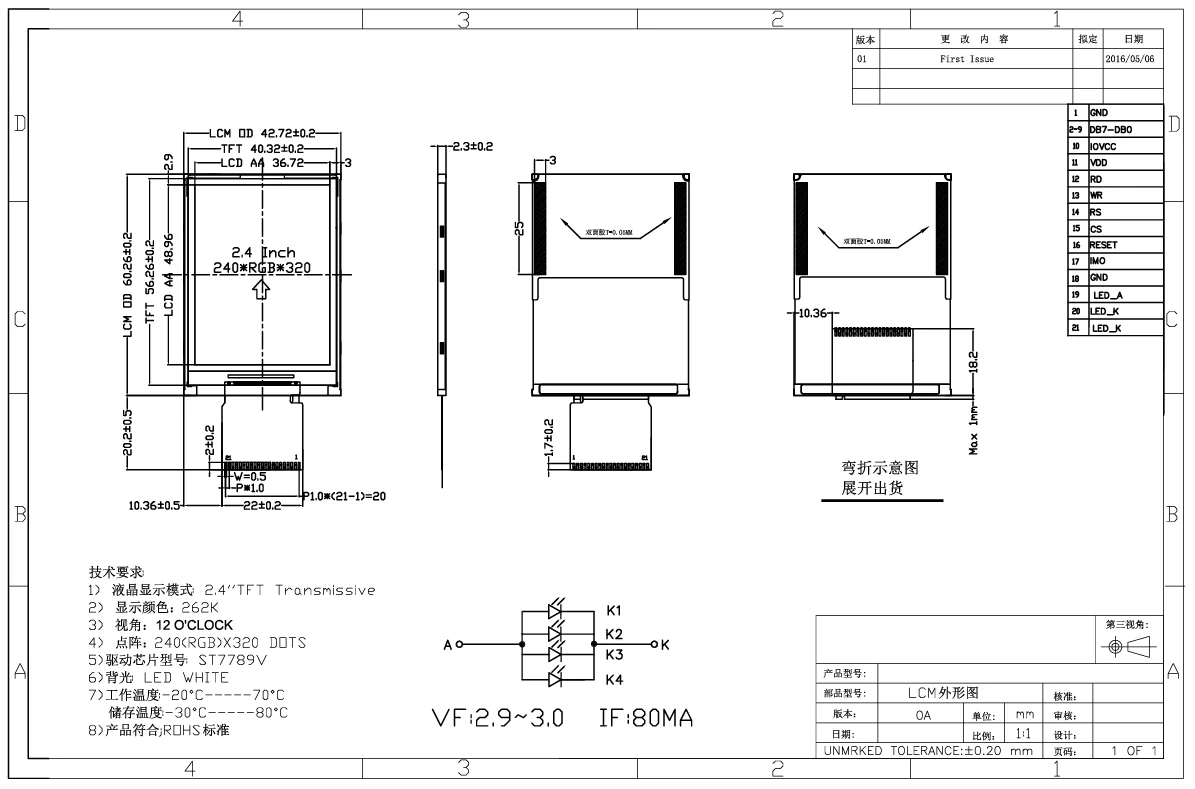

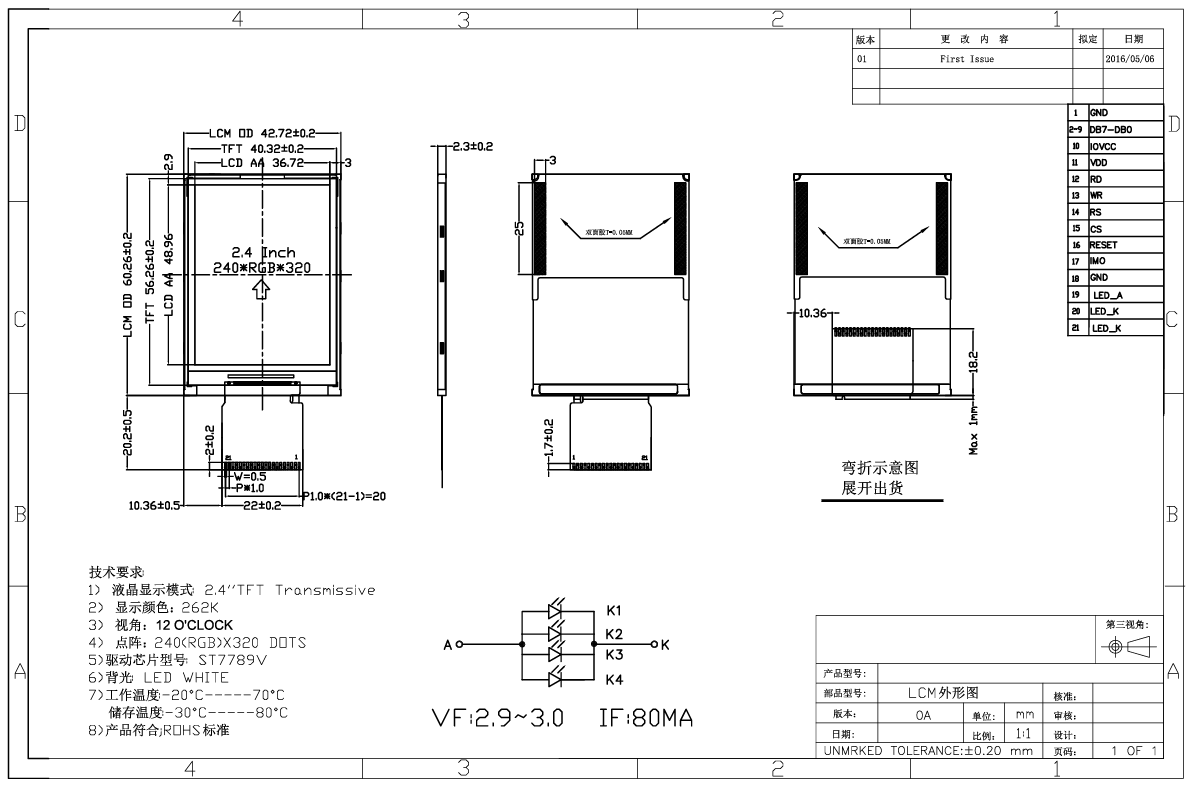

Tianfu 2.4 ''활성 매트릭스 소형 TFT LCD 디스플레이 모듈 세부 사항

Tianfu 소형 TFT LCD 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	일반적인	5-8 주
31-100 PC	1 주	FPC	4 주
101-500 PC	1-2 주	CTP	6 주
501-1000 PC	2-5 주	B/L	6 주
1001-5000 PC	4-5 주	드라이버 보드	8 주
5000 개 이상의 PC	5-7 주	LCD 패널	16 주
