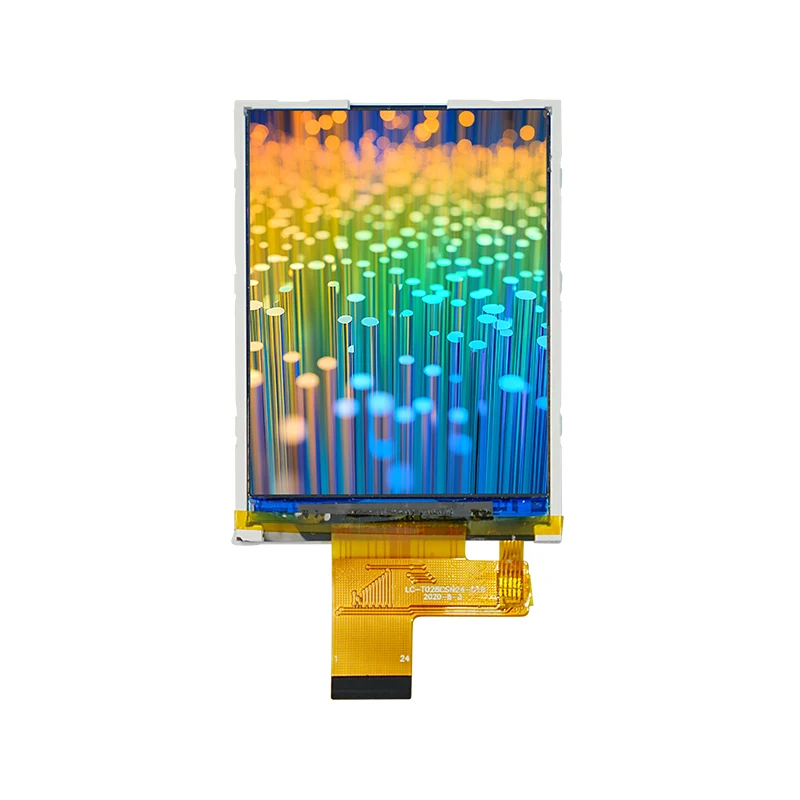

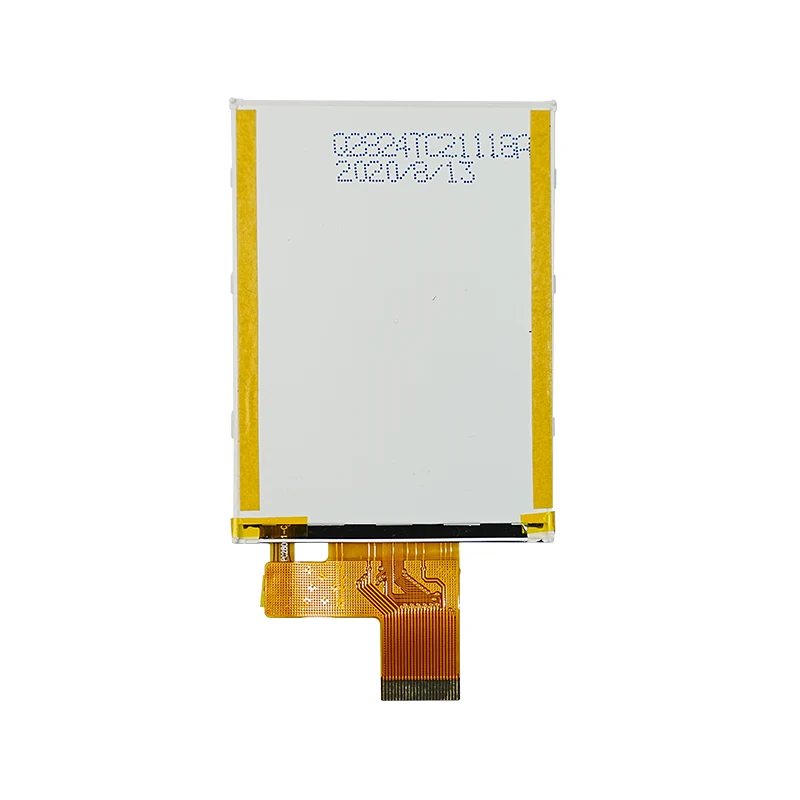

2.4'' 일반적으로 흰색 소형 TFT LCD 디스플레이 모듈

중국 LCD 제조업체인 Tianfu는 맞춤형 서비스를 통해 고품질이면서 예산 친화적인 제품을 공급합니다. ST7789V 드라이버 IC로 구동되는 2.4인치 일반 흰색 소형 TFT LCD 디스플레이 모듈은 선명한 디스플레이와 저전력 소비 애플리케이션이 필요한 임베디드 시스템용으로 특별히 설계되었습니다.

문의 보내기

제품 설명

TF의 2.4'' 일반 흰색 소형 TFT LCD 디스플레이 모듈은 '화이트 모드' 디스플레이 모드를 채택하여 240×RGB×320 픽셀의 고해상도를 제공하고 MCU의 8/16비트 병렬 인터페이스(8080 타이밍)를 지원하며 다양한 마이크로컨트롤러와 호환됩니다.

주요 기능 하이라이트:

• 선명한 디스플레이: 240×320 해상도, 200:1 명암비, 미세한 이미지 제공

• 넓은 시야각: 12시 방향에서 가장 좋은 시야각으로 전방위 가시성을 지원합니다.

• 빠른 응답: 상승 시간 15ms, 하강 20ms, 동적 콘텐츠의 디스플레이 요구 사항 충족

• 간편한 통합: 표준 8080 병렬 인터페이스로 개발 프로세스 단순화

• 에너지 절약 설계: 작동 전류가 5mA 정도로 낮아 휴대용 장치에 적합

현재 당사의 2.4인치 LCD 모듈은 다양한 분야에 적용되어 모든 산업 분야에 걸쳐 고객 기반을 자랑하고 있습니다.

가전제품 및 자동차 전자제품: 스마트 가전제품(커피메이커, 전자레인지, 세탁기, 밥솥 등)용 제어판, 자동차 계기판, 차량 내 인포테인먼트 스크린, 주차 센서.

스마트 웨어러블 및 건강 모니터링: 스마트 시계, 건강 추적 팔찌, 휴대용 혈당 측정기/혈압 모니터. 시간, 알림, 심박수, 혈중 산소량, 측정 데이터 등을 표시합니다. 최적의 밝기(일반적으로 250~950cd/㎡)와 낮은 전력 소비로 장시간 사용에 이상적입니다.

FAQ

Q1: 제품 품질을 위해 어떤 구체적인 품질 관리 조치가 구현됩니까?

A: 우리는 입고된 자재 검사부터 선적까지 전체 프로세스 품질 관리를 구현합니다.

1. 모든 IC(ST7789V 포함)는 원래 제조업체 또는 승인된 채널에서 공급됩니다.

2. LCD 패널의 100%는 밝은 점, 어두운 점 및 균일성 테스트를 거칩니다.

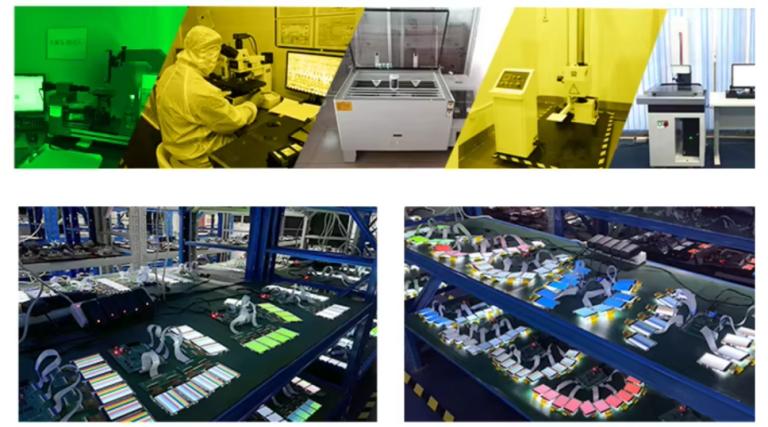

3. 모듈 조립 후 제품은 72시간 상온 노화 및 고저온 사이클 테스트를 거칩니다.

4. 일관된 제품 품질을 보장하기 위해 추적 가능한 배치 번호가 제공됩니다.

Q2: 디스플레이 이상이나 품질 문제가 발생할 경우 회사에서는 어떤 지원을 제공합니까?

A: 맞춤형 LCD 중국 공급업체의 기본 요구 사항은 고객 문의에 대한 응답입니다. 우리는 세 가지 수준의 기술 지원을 제공합니다:

1. 24시간 이내에 사전 결함 진단 응답.

2. 테스트 포인트 전압에 대한 자세한 오류 문제 해결 흐름도 및 참조 값 제공.

3. 제품 품질 문제로 확인된 경우, 무분의 반품 및 교환 정책을 약속드리며, 근본원인분석(RCA)을 실시하여 보고서 및 예방조치를 제출해 드리겠습니다. 우리는 품질 문제를 개선의 기회로 간주합니다.

Q3: 제품의 수율 및 신뢰성 데이터는 무엇입니까?

A: 중국 제조업체로서 Tianfu는 품질 추구에 모든 노력을 다하고 있습니다. 당사 출고 제품의 평균 수율은 99.7% 이상을 유지하고 있습니다. 가속 수명 테스트 데이터에 따르면 모듈의 MTBF(평균 고장 간격)는 일반적인 작동 조건에서 50,000시간을 초과합니다. 한편, 우리는 12개월 보증 기간을 제공합니다.

Q4: 실외 햇빛에서도 디스플레이를 선명하게 읽을 수 있습니까?

답: 그렇습니다. 모듈은 280-300cd/m²의 중앙 밝기를 가지며 200:1 명암비와 결합되어 일반적인 실외 조명 조건에서 가독성을 보장합니다. 직사광선 환경의 경우 눈부심 방지 처리를 추가하거나 백라이트 밝기를 높이는 것이 좋습니다.

Q5: 모듈의 작동 온도 범위는 무엇입니까?

A: 일반적인 작동 온도 범위는 -20°C ~ +70°C이고 보관 온도 범위는 -30°C ~ +80°C이므로 대부분의 애플리케이션 환경 요구 사항을 충족할 수 있습니다.

Q6: 백라이트의 수명은 얼마나 됩니까?

A: 백라이트는 4개의 LED가 있는 병렬 설계를 채택하고 있으며 일반적인 사용 수명은 30,000시간입니다. 백라이트의 일반적인 작동 전압은 3.2V(80mA)입니다.

사양

매개변수	Q2424TC77118A7(ST7789V 드라이버 IC를 갖춘 TFT-LCD)
모듈 유형	2.4" TFT 일반 흰색
해결	240×RGB×320픽셀
보는 방향	12시(θ ≤ 90°, ψ ≤ 360°)
밝기(중앙)	280~300cd/m²(일반)
명암비	200:1(일반)
응답 시간	상승: 15ms, 하강: 20ms(일반)
인터페이스	MCU 8/16비트(병렬 8080 타이밍)
작동 전압	2.6~3.5V(VDD), 2.8V/3.3V(일반)
현재 소비	5mA(표준 @ 2.8V)
백라이트 전압	3.2V(표준 @ 80mA, 4개의 LED 병렬)

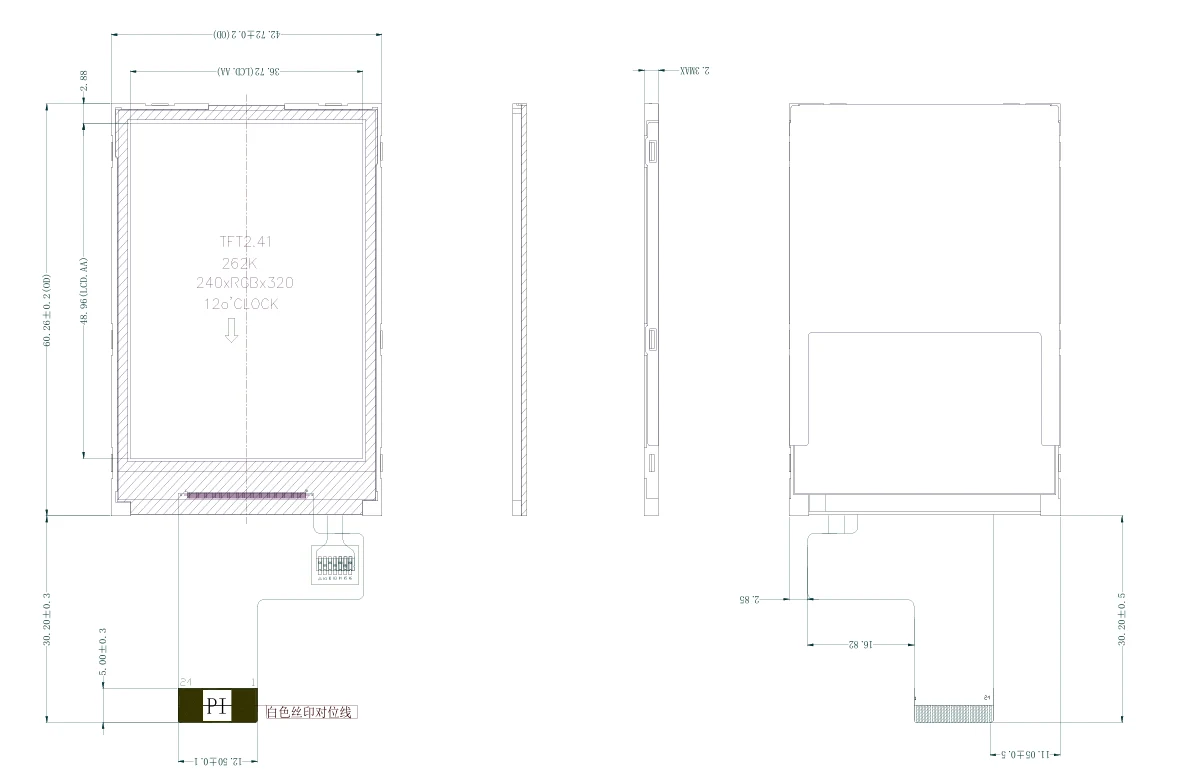

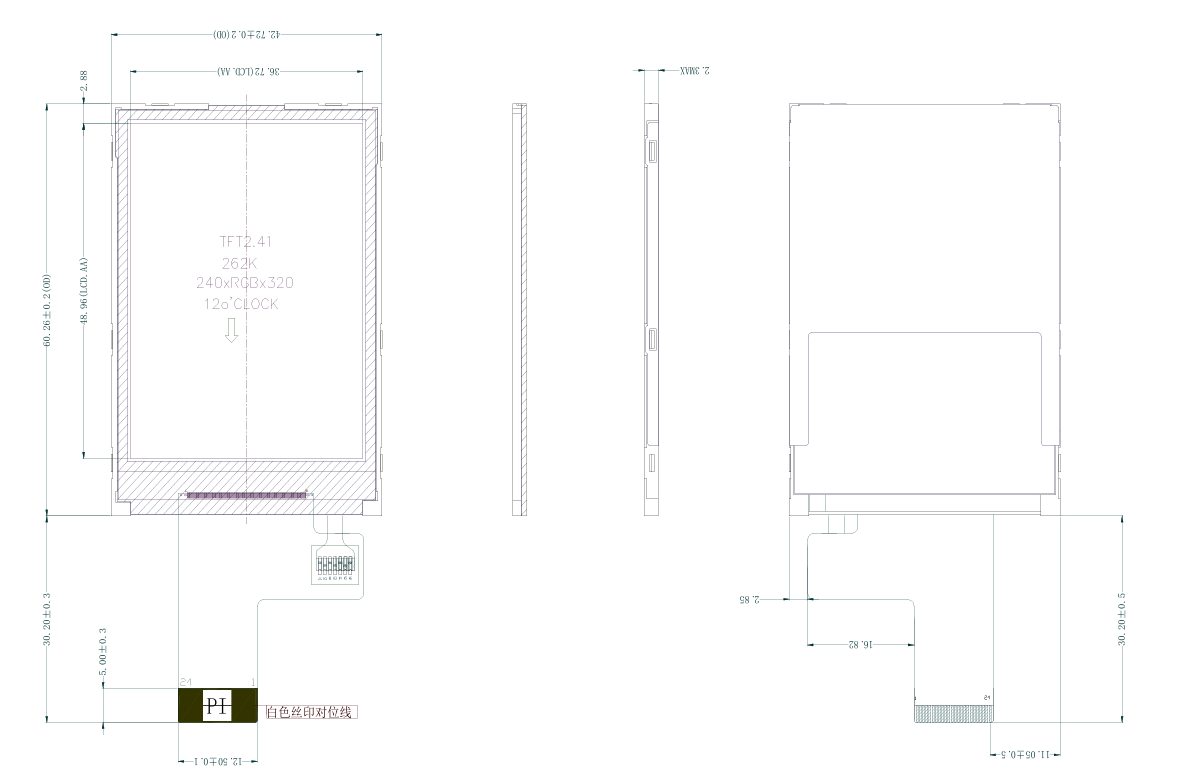

모듈 크기	42.72×60.26×2.3mm
활성 영역	36.72×48.96mm
작동 온도	-20°C ~ +70°C
보관 온도	-30°C ~ +80°C
백라이트 수명	30,000시간(일반)

세부

비교 치수	Q2424TC77118A7(당사2.4인치 LCD 디스플레이)	일반적인 경쟁사 A(저가 SPI 화면)	대표적인 경쟁사 제품 B(고휘도 산업용 스크린)	가전산업에 있어서의 중요성
밝기 및 가시성	280-300cd/m²(중앙의 일반 값)	약 200cd/m²	최대 400cd/m² 이상	적당하고 균형 잡힌 밝기: 주방, 거실 등 밝은 환경에서 선명한 가독성을 보장할 뿐만 아니라 과도한 밝기로 인한 불필요한 전력 소비 및 비용을 방지합니다.
인터페이스 및 성능	MCU 8/16비트 병렬 인터페이스(8080)	4선 SPI 인터페이스	SPI 또는 RGB 인터페이스	원활한 상호 작용의 비결: 상쾌한 복잡한 그래픽(애니메이션, 다단계 메뉴 포함)에서 SPI를 크게 능가하는 병렬 인터페이스는 고스팅 없이 빠른 터치/키 입력 응답을 보장하여 사용자 경험을 한 단계 끌어올립니다.
소비전력 성능	일반 5mA @ 2.8V(전체 전력 소비)	지정되지 않음(보통 낮음)	지정되지 않음(높은 밝기는 일반적으로 높은 전력 소비를 동반함)	에너지 절약 및 안정성 친화적: 초저 작동 전력 소비는 단말기 가전 제품의 에너지 소비를 줄이고 환경 보호 표준을 충족하며 열 발생을 줄이고 전체 기계의 장기적인 신뢰성 향상에 기여하는 데 직접적으로 도움이 됩니다.
작동 전압 범위	넓은 전압 범위: 2.6V - 3.5V	일반적으로 3.3V 또는 5V의 고정 전압입니다.	일반적으로 3.3V의 고정 전압입니다.	향상된 전원 공급 장치 적응성: 넓은 전압 설계는 가전 제품 내부의 전력 변동(예: 모터 시작 및 종료로 인한 간섭)에 대한 더 나은 호환성을 제공하고 시스템 안정성을 향상하며 전원 공급 장치 설계의 어려움을 줄입니다.
비용과 가치	균형 잡힌 비용 성능	매우 낮은 조달 비용	조달 비용 증가	최저 총 소유 비용: 가전제품의 성능 요구 사항(밝기, 새로 고침 빈도) 충족을 전제로 과도한 사양이나 성능 저하를 피하면서 가장 경쟁력 있는 가격을 제공합니다.

왜 우리를 선택합니까? — 가전제품 성능 향상

가전 제품 요구 사항에 맞는 탁월한 신뢰성 및 내구성

가전제품은 내구성이 뛰어나도록 제작되었으므로 해당 구성 요소도 마찬가지입니다. 당사 모듈은 30,000시간의 일반 백라이트 수명, -20°C ~ +70°C의 넓은 작동 온도 범위, 99.7% 이상의 공장 출고율을 자랑합니다. ISO9001 인증을 받은 이 제품은 열악한 가정 환경(기름 연기, 극심한 온도 변화 등)에서도 잘 자라며 제품의 품질 약속을 뒷받침합니다.

시장 경쟁력을 높이는 비용 효율적인 솔루션

우리는 "모든 경우에 적용되는" 일을 하지 않습니다. 우리는 귀하의 정확한 요구 사항에 맞는 정밀 엔지니어링 디스플레이를 제공합니다. 예산을 낭비하는 과도한 사양도 없고 사용자를 실망시키는 성능 저하도 없습니다. 당사의 솔루션은 BOM 비용을 절감하는 동시에 원활한 상호 작용과 선명한 가시성의 균형을 유지하여 제품에 탁월한 가격 대비 성능을 제공합니다.

플러그 앤 플레이 통합으로 시장 출시 시간 단축

지루한 디버깅을 건너뛰세요. 우리 모듈은 표준 병렬 인터페이스, 입증된 드라이버 및 전체 초기화 샘플 코드를 갖추고 있습니다. R&D 일정을 단축하고, 제품 개발을 가속화하고, 스마트 가전제품을 매장 진열대와 고객의 손에 더 빨리 선보이세요.
