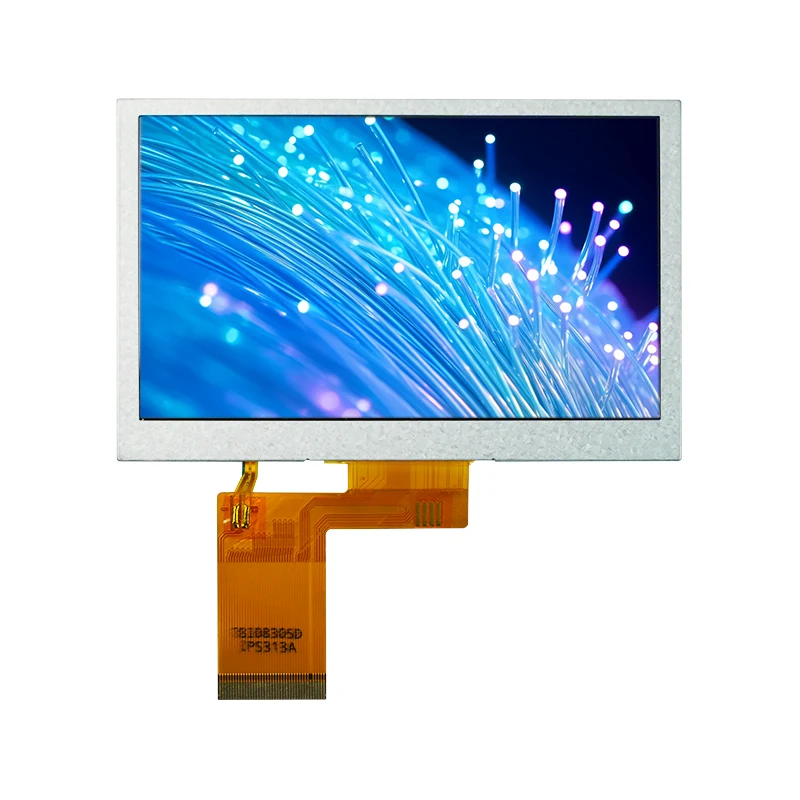

4.3' 넓은 온도의 소형 TFT LCD 디스플레이 모듈

Tianfu의 장점은 중국 제조업체로서 고품질의 맞춤형 LCD를 직접 제공하는 것입니다. 4.3' 와이드 온도 소형 TFT LCD 디스플레이 모듈: 280cd/m² 밝기, 800:1 대비 및 30ms 응답을 갖춘 4.3인치 480×RGB×272 디스플레이. -20°C ~ 70°C에서 작동하고 -30°C ~ 80°C 보관 시 내구성이 있습니다. LED 수명 50,000시간, MIL-STD-105D 인증.

문의 보내기

제품 설명

Tianfu는 4.3' 와이드 온도 소형 TFT LCD 디스플레이 모듈 사양을 사용자 정의했습니다.

핵심사양
제품 유형	TFT 모듈
디스플레이 크기	4.3인치 TFT-LCD
활성 영역	95.04mm(W) × 53.86mm(H)
해결	480×RGB×272
픽셀 피치	0.198mm(H) × 0.198mm(W)
색상 심도	262,000가지 색상
디스플레이 모드	일반적으로 흰색, 투과형
보는 방향	12시
드라이버 IC	리리6485

전기 사양
전원 공급 장치(VDD/VCI)	3.2V(표준)
LED 순방향 전압(Vf)	12V(최소) – 16V(최대), 14V(일반)
LED 순방향 전류(Ir)	40mA(통상)
작동 온도	-20°C ~ 60°C
보관 온도	-20°C ~ 70°C
작동 습도	10%RH – 90%RH

광학 사양
휘도(BP)	450cd/m²(최소), 500cd/m²(일반)
명암비(CR)	500:1(최소), 700:1(일반)
시야각(수평)	60°(최소), 70°(일반) @ CR > 10
시야각(수직)	45°~60°(일반)
응답 시간(TRT)	20ms(일반), 30ms(최대) @ 25°C
색역	45%(최소), 50%(일반)

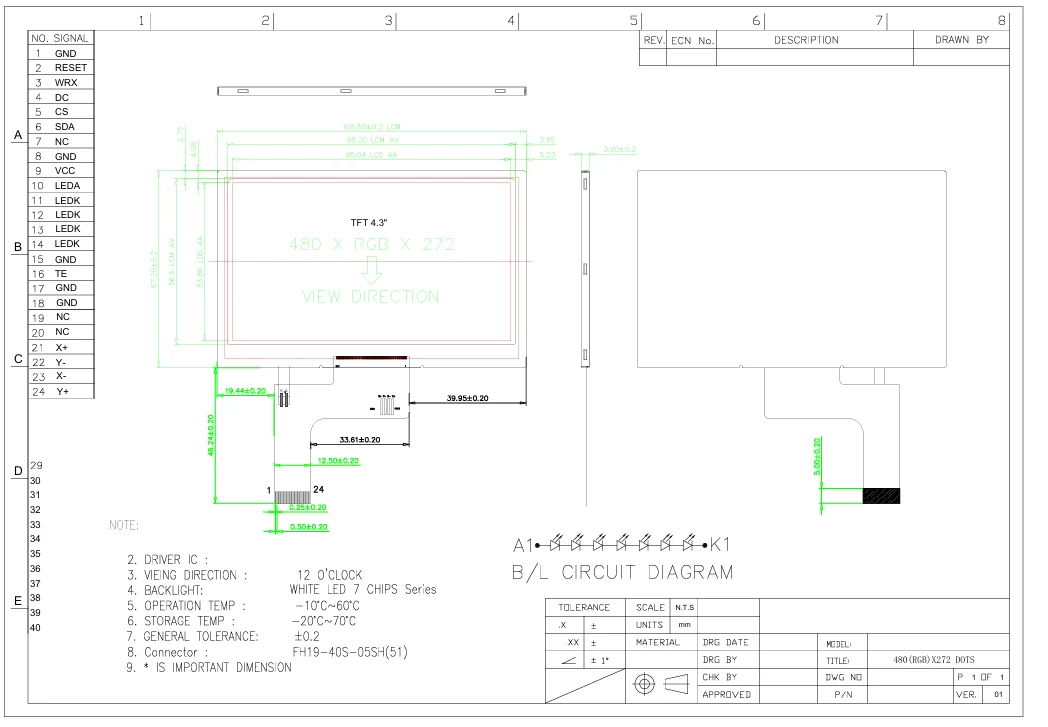

기계 사양
외형 치수	105.5mm(W) × 67.2mm(H) × 3.0mm(T)
커넥터 유형	FH19-40S-0.5SH(51)
백라이트 유형	백색 LED(병렬 칩)

Tianfu 4.3' 넓은 온도 소형 TFT LCD 디스플레이 모듈 세부 정보

4.3' Wide Temp 소형 TFT LCD 디스플레이 모듈은 다음과 같이 다양한 분야에 주로 사용됩니다.

산업 자동화 및 인간-기계 인터페이스(HMI)

• 산업용 제어반: PLC 제어 시스템, 생산 라인 모니터링 장비에 적합

• 계측 디스플레이: 테스트 및 측정 장비, 분석 계측기 디스플레이 터미널

• 공장자동화 장비 : 로봇 운영 인터페이스, 장비 상태 모니터링 화면

휴대용 및 모바일 장치

• 휴대용 의료 기기: 휴대용 모니터, 진단 장비 디스플레이

• 현장운영장비 : 지질탐사장비, 환경감시장비

• 모바일 데이터 단말기: 물류 스캐닝 단말기, 창고 관리 시스템

자동차 및 운송

• 차량 내 정보 디스플레이: 상업용 차량 관리 시스템, 특수 차량 제어 패널

• 네비게이션 보조 장치: 보조 네비게이션 디스플레이, 차량 상태 모니터링

• 운송 관리 시스템: 화물 추적 장치, 대중교통 정보 표시

스마트 홈과 IoT

• 스마트 제어판: 홈 자동화 시스템 인터페이스, 보안 제어 센터

• IoT 디바이스 디스플레이: 스마트 게이트웨이 스크린, 환경 모니터링 단말기

• 스마트 기기 인터페이스: 고급 기기 제어판, 스마트 주방 기기 디스플레이

가전제품

• 휴대용 게임 장치: 휴대용 게임 콘솔 디스플레이

• 디지털 액자: 고휘도 디스플레이 버전

• 웨어러블 기기: 전문가급 실외 스마트 기기

Q1: 이 4.3인치 디스플레이는 어떤 인터페이스를 지원합니까?

답변: 이 디스플레이는 표준 RGB 인터페이스를 사용하며 ILI6485 드라이버 IC와 함께 대부분의 주류 MCU 및 디스플레이 컨트롤러와 호환됩니다. 자세한 인터페이스 정의 및 타이밍 요구 사항은 기술 문서를 참조하세요.

Q2: 강한 실외 조명에서 디스플레이 성능은 어떻습니까?

A: 450~500cd/m²의 고휘도와 500:1의 명암비로 강한 실외 조명에서도 선명한 시인성을 유지합니다. 최적의 결과를 얻으려면 반사 방지 표면 처리를 사용하는 것이 좋습니다.

Q3: 작동 온도 범위는 무엇입니까? 극한 환경에서 사용할 수 있나요?

A: 디스플레이의 작동 온도 범위는 -20°C ~ +60°C이고 보관 온도 범위는 -10°C ~ +70°C입니다. 고온 보관 테스트(70°C에서 120시간)와 열 충격 테스트(-20°C ← 60°C에서 25사이클)를 통과하여 대부분의 산업 환경에 적합합니다.

Q4: 대략적인 백라이트 수명은 얼마나 됩니까?

A: LED 백라이트의 수명은 일반적으로 표준 작동 조건에서 50,000시간 이상입니다. 실제 수명은 작동 전류, 주위 온도, 열 방출의 영향을 받습니다.

Q5: 터치 기능을 지원합니까?

답변: 이 모델은 기본 디스플레이 모듈이지만 대화형 애플리케이션 요구 사항을 충족하기 위해 저항성 또는 정전식 터치 스크린 옵션을 사용할 수 있습니다.

Q6: 최소 주문 수량(MOQ)은 얼마이며 리드 타임은 얼마나 됩니까?

A: 표준 제품의 MOQ는 100개이며, 1~5개의 샘플을 제공할 수 있습니다. 표준 리드 타임은 주문 수량 및 맞춤화 요구 사항에 따라 4~6주입니다.

Tianfu 선도 시간

표준제품		맞춤형 제품
주문 수량	배달 시간	맞춤화 유형	배달 시간
1-30개	즉시	B/L & FPC & TP	5주 이내
31-100 PC	1주	B/L & FPC & TP	5주 이내
101-500개	2주 이내	B/L & FPC & TP	5주 이내
501-1000 PC	3주 이내	B/L & FPC & TP	5주 이내
1001-5000 PC	3주 이내	BL & FPC & TP	6주 이내
5000+ PC	4주 이내	BL & FPC & TP	6주 이내
