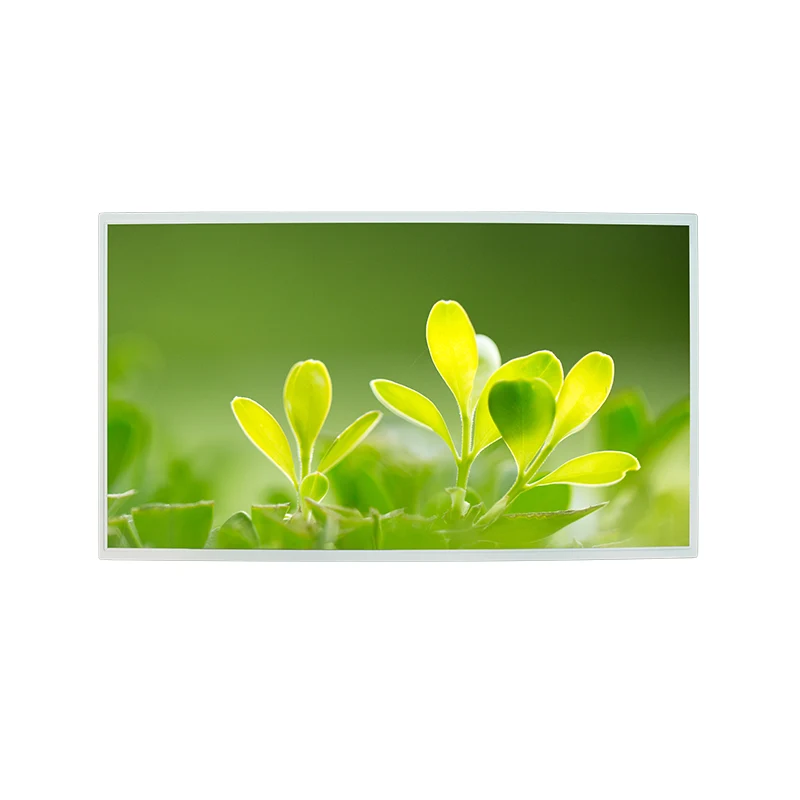

21.5 '고 밝기 FHD IPS 색상 TFT LCD 디스플레이 모듈

Tianfu 21.5 '높은 밝기 FHD IPS 색상 TFT LCD 디스플레이 모듈은 1920 × 1080 해상도의 21.5 인치 LCD에서 생생한 FHD 선명도를 즐기며 선명한 시각적 및 생생한 색상을 제공합니다. 부드러운 모션 및 딥 블랙의 경우 4000 : 1 대비 비율과 6.5ms 응답 시간을 특징으로합니다. 178 ° 초 전체적으로보기 각도는 모든 각도에서 색상 정확도를 보장합니다. LVDS/EDP 인터페이스와 5V 저전력 (0.77A – 1.61A) 효율이 장착되어 있습니다. 안티 플레어 코팅, 3H 경도 및 열 탄력성 (최대 50 ° C)으로 강력하게 구축되었습니다. 21.5 '높은 밝기 FHD IPS 색상 TFT LCD 디스플레이 모듈은 까다로운 환경에서 고성능 디스플레이에 이상적입니다.

문의 보내기

제품 설명

중국 TFT LCD 화면 모듈 제조업 인 Tianfu는 소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하여 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 완벽한 통합을 보장합니다.

Tianfu 21.5 '고등 밝기 FHD IPS 색상 TFT LCD 스톡 기능의 디스플레이 모듈

1. ultra-high 대비 (4000 : 1)

영화 적 선명도를위한 짙은 검은 색과 생생한 색상.

2. 6.5ms 응답 시간

동적 시각적으로 부드러운 움직임 처리.

3.178 ° 초 전체 시야각

모든 관점에서 일관된 색상 정확도.

4. Robust LVDS/EDP 인터페이스

저전력 효율과의 원활한 통합 (5V, 0.77A – 1.61A).

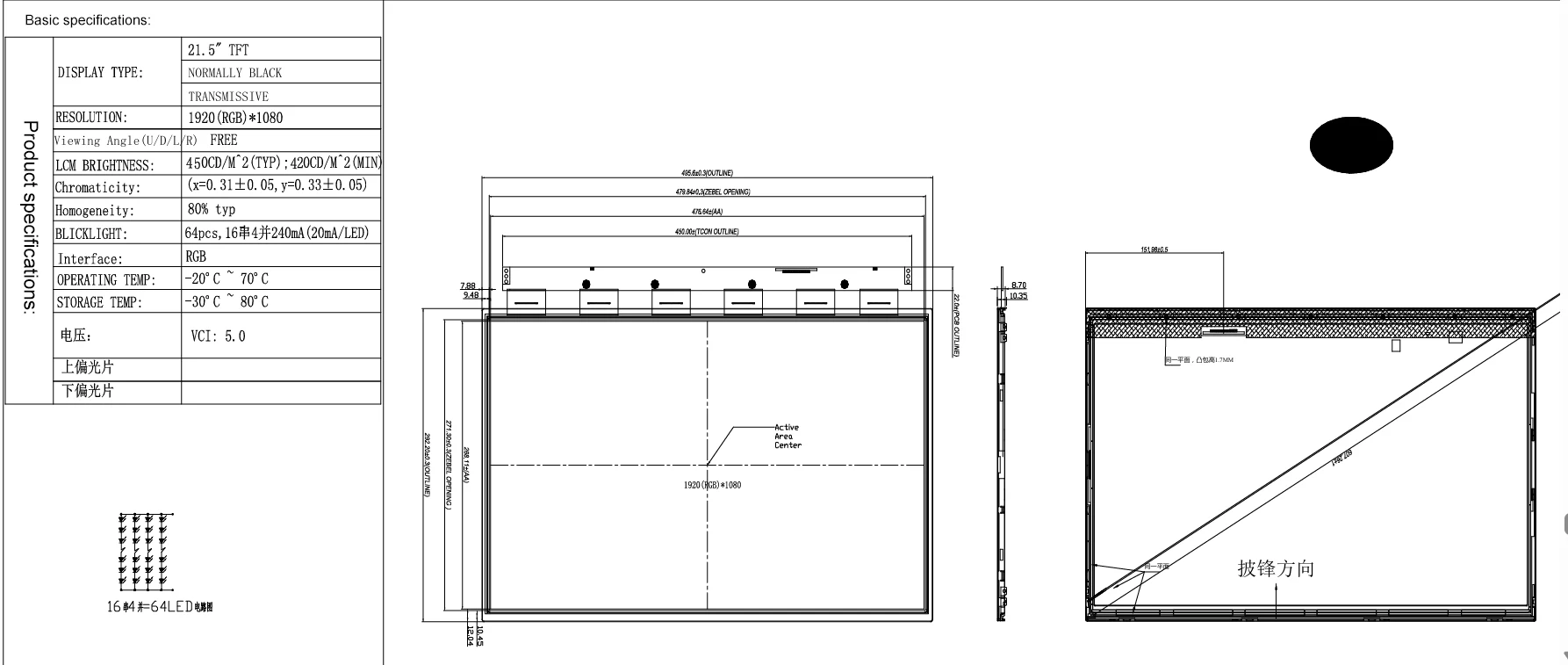

Tianfu 사용자 정의 21.5 '고등 밝기 FHD IPS 색상 TFT LCD 디스플레이 모듈 사양

매개 변수	사양
해결	1920 × 1080 (FHD)
활성 영역	476.64 (h) × 268.11 (v) mm
디스플레이 크기	21.5 인치 (PDF) / 13.3 인치 (TFT-LCD) 및 10.1 인치 (터치) (이미지)
대비 비율	4000 : 1 (Typ., PDF) / 1500 : 1 (유형, 이미지)
응답 시간	6.5ms (유형)
보기 각도	178 ° (h)/178 ° (V) (Cr ≥10)
인터페이스 (메인)	PDF : 30 핀 LVD (StarConn CN1) 이미지 : 30 핀 EDP 1.2 (LV03030-13100) • 프로토콜 : 2 레인 EDP @2.7Gbps • 전력 : 3.3V ± 10% (논리), 9-21V (LED) • 키 핀 : lane0/1_p/n, aux_ch_p/n, bl_enable, hpd
인터페이스 (터치)	FPC 커넥터 (FH19SC-6S-0.5SH), I²C 프로토콜 (SCL-PIN1, SDA-PIN24)
광학 휘도	300-330 CD / m² (이미지) / CSOT의 BLU (PDF)를 통해 측정
전력 소비	• 5V DC 공급 (PDF) • 현재 @60Hz : 0.77A (검은 색) -1.16a (흰색) • 현재 @75Hz : 0.79A (검은 색) -1.61A (수평 스트라이프)
기계적 치수	487.54 (h) × 279.684 (V) × 1.335 (d) mm (오픈 셀)
작동 온도	0 ° C ~ 50 ° C (주변), ≤65 ° C (표면)
저장 조건	-20 ° C ~ 60 ° C (온도), 50 ± 10% RH (습도)

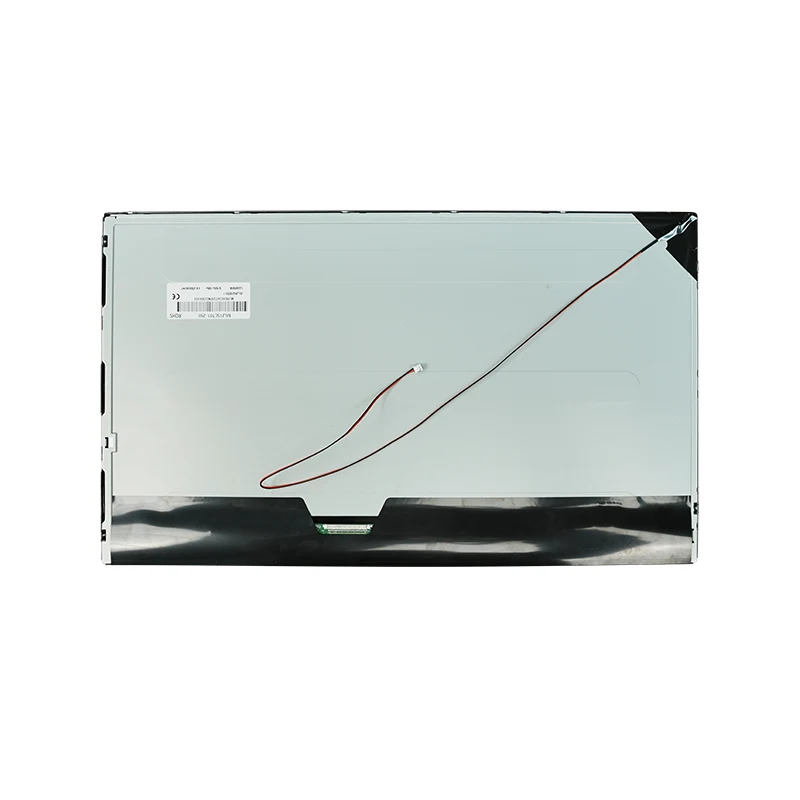

Tianfu 21.5 '높은 밝기 FHD IPS 색상 TFT LCD 디스플레이 모듈 디테일

Tianfu IPS TFT LCD 디스플레이 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에
