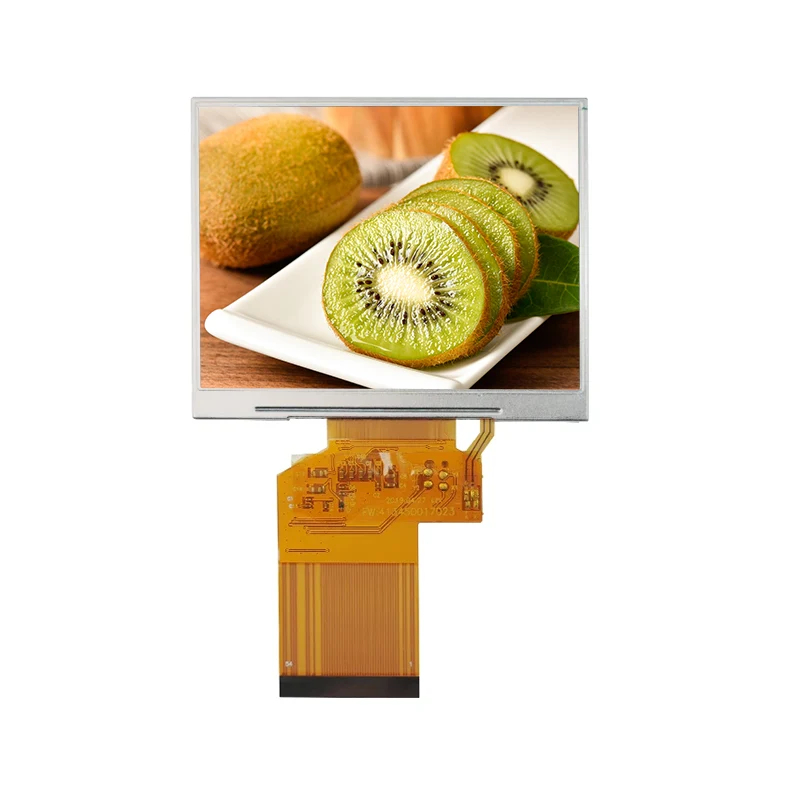

3.5 '400 NIT 색상 TFT LCD 디스플레이 모듈

TIANFU 3.5 '400 NIT COLOR TFT LCD 디스플레이 모듈 (320x240, 16.7m Colors)은 극한 조건 (-20 ° C ~ 70 ° C)에서 명확한 가시성을 위해 400cd/m² 밝기와 350 : 1 대비를 제공합니다. HX8238D 드라이버, 24 비트 RGB/CCIR656 인터페이스, 20/25ms 응답 및 강력한 인증 (열 사이클링 -30 ° C ° C ° C, ESD ± 8KV, 진동). ROHS Compliant.3.5 '400 NIT Color TFT LCD 디스플레이 모듈은 자동차 HMI, 의료 및 산업 제어에 이상적입니다.

문의 보내기

제품 설명

TIANFU는 소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인을 지원하는 중국 TFT LCD 디스플레이 모듈 제조를 지원하여 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 완벽한 통합을 보장합니다.

Tianfu 3.5 '400 NIT 색상 TFT LCD 스톡 기능의 디스플레이 모듈

1. 산업 등급 내구성

열 사이클링 (-30 ° C+80 ° C), ESD (± 8kV 공기/± 4kV 접촉) 및 진동 (10-150Hz) 테스트를 통해 인증을받습니다.

2. 고해상도 색상 성능

16.7m 색상과 60% NTSC 비율의 320 × RGB × 240 해상도 HMI 및 의료 디스플레이에 대한 생생한 비주얼을 제공합니다.

3. 온도 작동

가혹한 산업/야외 응용 분야의 경우 -20 ° C ~ +70 ° C (저장 : -30 ° C ~ +80 ° C)의 안정적인 성능.

4. 최적화 된 광학 명확성

400 CD/m² 밝기, 350 : 1 대비 비율 및 빠른 20ms/25ms 응답 시간은 날카 롭고 깜박임이없는 이미징을 보장합니다.

Tianfu 사용자 정의 3.5 '400 NIT 색상 TFT LCD 디스플레이 모듈 사양

모듈 유형	3.5 인치 TFT (A-SI)
해결	320 × RGB × 240
인터페이스	24 비트 RGB / 직렬 RGB / CCIR656 / CCIR601
색 깊이	16.7m
드라이버 IC	HX8238D
기계적 치수	76.90 × 63.9 × 3.26 mm
활성 영역	70.08 × 52.56 mm
작동 온도	-20 ° C ~ +70 ° C
저장 온도	-30 ° C ~ +80 ° C
백라이트	6 개의 LED (19.2V @20MA, 0.384W)
명도	400 CD/m² (유형)
대비 비율	350 : 1 (타이핑)
응답 시간	20ms (상승) / 25ms (가을)
NTSC 비율	60%
전원 공급 장치	3.3V (2.6-3.6V 범위)
환경 준수	ROHS 준수
신뢰성 테스트	• 높은 온도 저장 : 80 ° C/96H • 낮은 온도 저장 : -30 ° C/96H • 열 사이클링 : -30 ° C+80 ° C • ESD : ± 8kV 공기 /± 4kV 접촉 • 진동 : 10–150Hz, 100m/s²

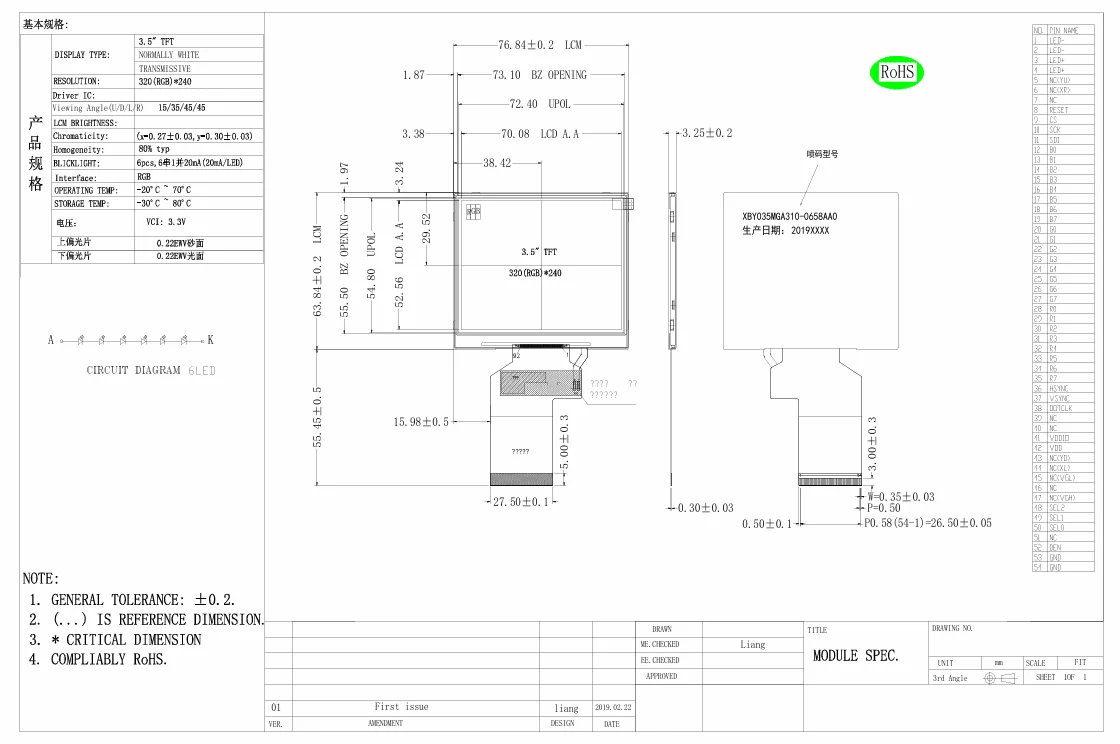

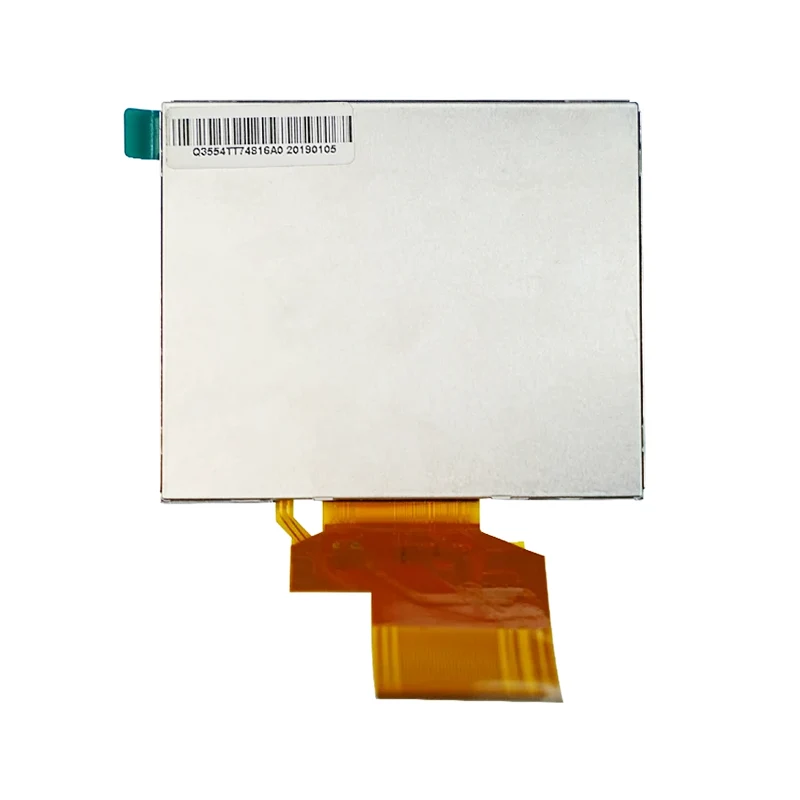

Tianfu 3.5 '400 NIT 색상 TFT LCD 디스플레이 모듈 디테일

Tianfu 3.5 'Color TFT LCD 디스플레이 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에
