9.0' 투과형 컬러 TFT LCD 디스플레이 모듈

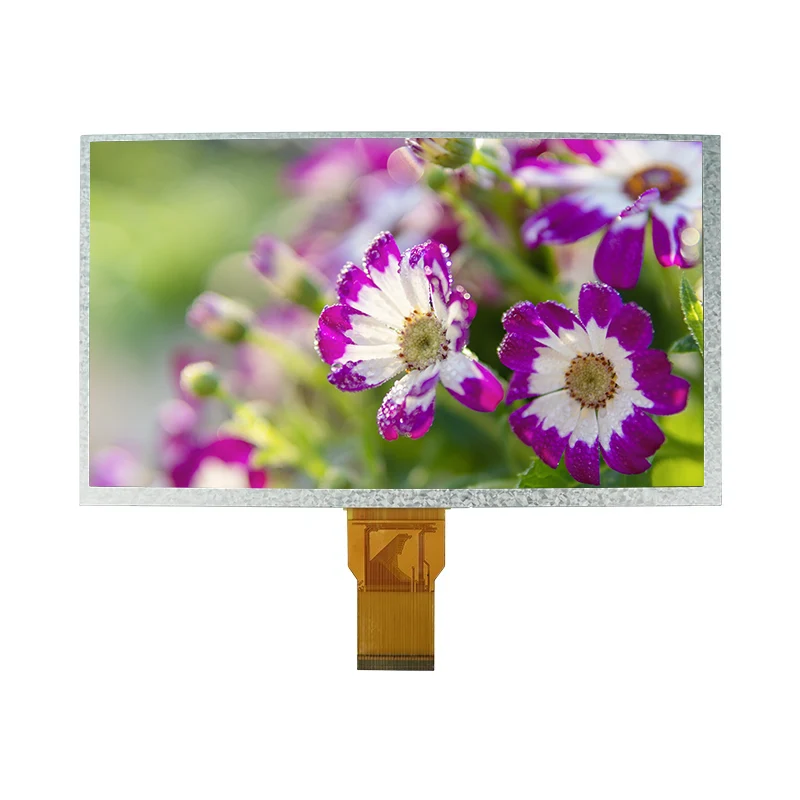

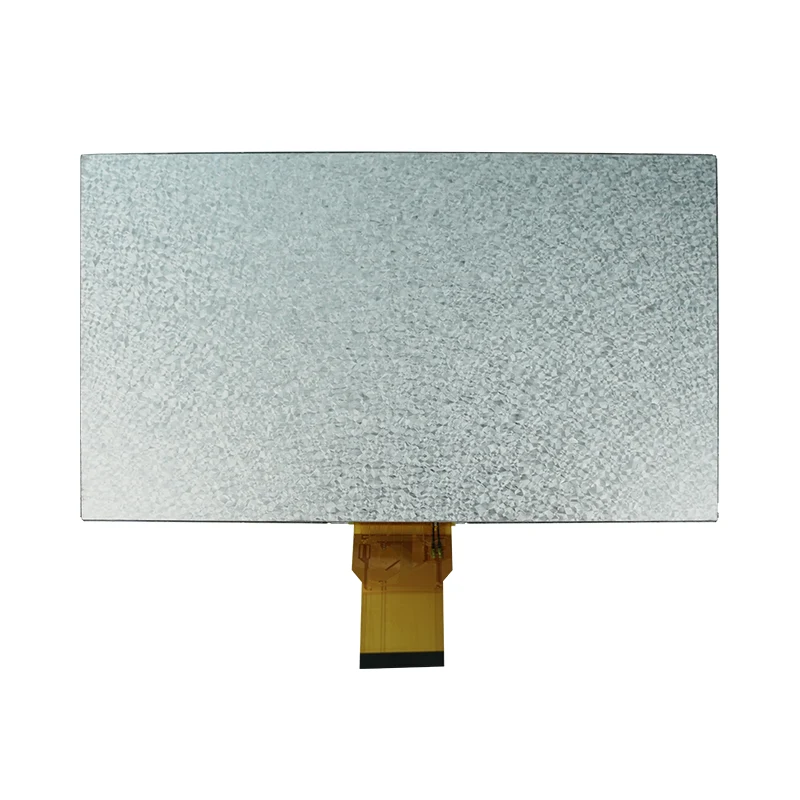

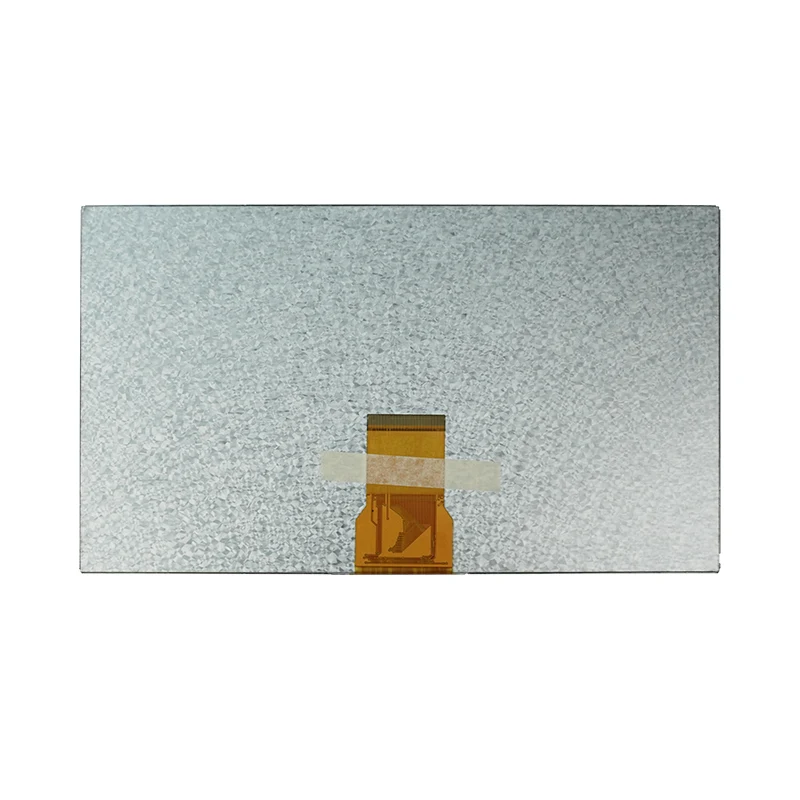

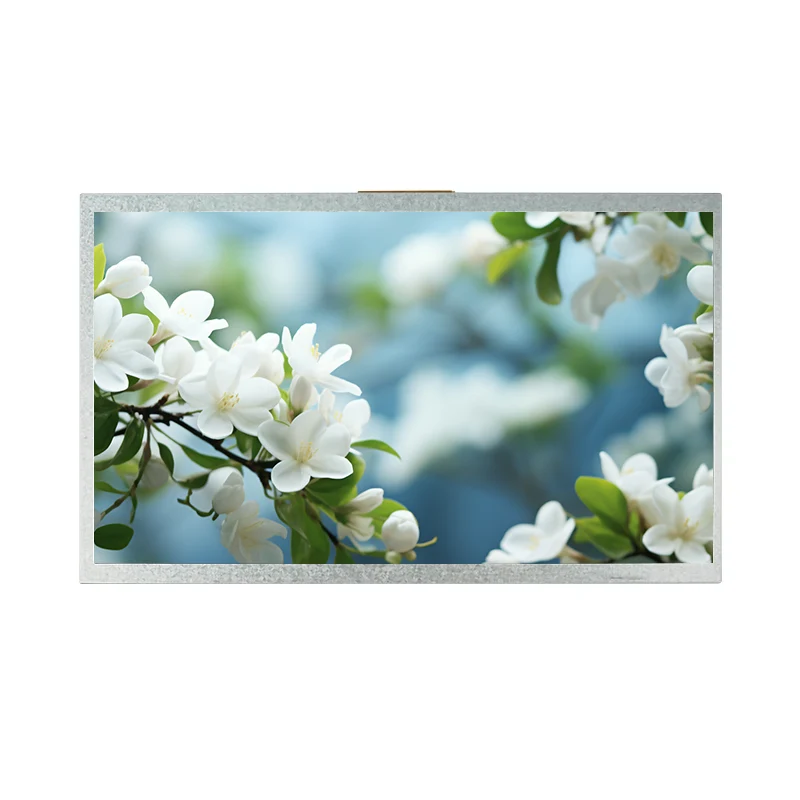

Tianfu는 24비트 RGB 인터페이스와 COG 기술을 갖춘 견고한 9.0인치 800x480 HMI TFT LCD 와이드스크린 모듈을 제공합니다. 실내 산업/의료 자동화에 이상적이며 맞춤형 FPC를 지원하고 -20°C ~ 70°C에서 작동하며 12개월 보증이 포함됩니다.

문의 보내기

제품 설명

주요 장점 – 이 모듈이 귀하의 애플리케이션에 적합한 이유

📐고해상도 선명도:800×480 RGB 스트라이프 픽셀은 전문 HMI 인터페이스를 위한 선명한 텍스트와 그래픽을 제공합니다.

🌡️극한 온도 범위:-20℃ ~ 70℃에서 작동하므로 난방이 되지 않는 공장, 옥외 키오스크, 냉장 보관 환경에서도 안정적입니다.

🔌원활한 통합:24비트 병렬 RGB 인터페이스 및 COG(Chip-on-Glass) 설계로 하드웨어 레이아웃을 단순화하고 시스템 크기를 줄입니다.

💡수명이 긴 백라이트:20,000시간의 LED 수명으로 유지 관리가 최소화됩니다. 120cd/m² 휘도는 탁월한 가독성을 보장합니다.

⚡ 안정적인 전력 설계:넓은 전압 허용 오차(DVDD 2.8~3.6V, AVDD 9.4~9.8V)는 다양한 전원 시스템과의 호환성을 보장합니다.

🛠️맞춤화 준비:소규모 배치 시험 주문이 허용됩니다. 필요에 맞게 FPC, 백라이트, 터치 패널 및 펌웨어를 사용자 정의할 수 있습니다.

기술 사양

핵심사양
디스플레이 크기	9.0인치 a-Si TFT-LCD(투과형)
해결	800(RGB) × 480픽셀(RGB 스트라이프)
보는 방향	6시
디스플레이 모드	일반 흰색 TN
인터페이스	24비트 병렬 RGB(MPU 인터페이스)
전원 사양
디지털 공급 전압(DVDD)	3.0V(최소) - 3.3V(일반) - 3.6V(최대)
아날로그 공급 전압(AVDD)	9.4V(최소) - 9.6V(일반) - 9.8V(최대)
게이트 온 전압(VGH)	17V(최소) - 18V(일반) - 19V(최대)
게이트 오프 전압(VGL)	-6.6V(최소) - -6V(일반) - -5.4V(최대)
VCOM 전압	3.7V(통상)
백라이트 사양
LED 구성	백색 LED × 18(3×6 배열)
총 LED 전류	120mA(20mA × 6)
LED 순방향 전압(VL)	9.0V(일반) - 9.9V(최대)
LED 휘도	≥3000cd/m²
LCM 휘도	120cd/m²(일반)
LED 수명	≥20,000시간
환경 사양
작동 온도	-20.0℃~70.0℃
보관 온도	-30.0℃~80.0℃
타이밍 사양
DCLK 주파수	33.3MHz(일반) - 50MHz(최대)
수평 총 기간(Th)	928 DCLK 사이클
수직 총 기간(Tv)	525개의 수평선
HS 백 포치(Thb)	88 DCLK 사이클
VS 뒷마당 (Tvb)	32개의 수평선

세부

애플리케이션 및 성공 사례

이 9.0" HMI 정사각형 TFT LCD 모듈은 신뢰성과 선명도가 중요한 산업 전반에 성공적으로 배포되었습니다. 다음은 일반적인 사용 사례와 실제 사례입니다.

🏭산업 자동화 – CNC 기계 제어반

유럽의 한 기계 제조업체는 이 모듈을 CNC 조작반에 통합했습니다. -20℃ ~ 70℃ 작동 범위는 가열되지 않은 공장 환경에서 안정적인 성능을 보장하는 동시에 24비트 RGB 인터페이스는 기존 컨트롤러에 대한 연결을 단순화했습니다.

🏥의료 장비 - 휴대용 환자 모니터

한 의료기기 스타트업에서는 컴팩트한 COG 설계와 안정적인 120cd/m² 휘도를 위해 이 모듈을 사용하여 밝은 병원 환경에서 선명한 파형 디스플레이를 구현했습니다. 맞춤형 FPC 적용으로 슬림한 인클로저에 적합합니다.

🏠 에스마트 홈 - 중앙 제어 허브

스마트 홈 통합업체는 넓은 온도 범위와 긴 백라이트 수명 때문에 이 모듈을 선택했으며, 이는 실내 벽면 패널과 실외 게이트 인터컴 모두에 적합합니다. 20,000시간의 LED 수명으로 장기적인 유지 관리에 대한 우려가 줄어듭니다.

📊야외 키오스크 - 매표소

보관 온도가 -30℃까지 내려가고 작동 온도가 -20℃까지 내려가는 이 모듈은 야외 매표소의 겨울 조건을 견뎌냈습니다. 800×480 해상도로 QR코드와 거래정보가 선명하게 표시됩니다.

인증, 품질 보증 및 기술 지원(FAQ)

Q: Tianfu Display는 어떤 제조 인증을 보유하고 있습니까?

에이:Tianfu Display는 ISO 9001:2015 인증 시설을 운영하여 설계, 접합 및 배송 전반에 걸쳐 표준화된 품질 관리를 보장합니다. 모든 모듈은 RoHS 및 REACH 준수 원자재를 사용하여 글로벌 환경 규정을 준수합니다.

Q: 각 생산 로트에서는 어떤 구체적인 품질 테스트가 수행됩니까?

에이:모든 배치는 유리/IC에 대한 입고 품질 관리(IQC), 자동화된 COG/FOG 접합 라인 정렬을 위한 공정 중 품질 관리(IPQC), 100% 출고 품질 관리(OQC)를 포함한 엄격한 검사 워크플로우를 거칩니다. 신뢰성 테스트에는 온도 순환, 습도 저항, 진동 및 백라이트 노화가 포함됩니다.

Q: 디스플레이 제조 배치에 대한 추적성을 제공합니까?

에이:예. 각 모듈은 정확한 조립 날짜, 화학물질 배치 및 실험실 테스트 로그에 매핑된 추적 가능한 로트 코드로 일련번호가 지정됩니다. 이를 통해 수명이 긴 산업 응용 분야에 필수적인 신속한 8D 근본 원인 분석이 가능합니다.

Q: 표준 보증 및 하드웨어 교체 정책은 무엇입니까?

에이:우리는 결함에 대해 12개월 표준 제조업체 보증을 제공합니다. 확인된 품질 문제의 경우 고객 프로젝트 중단 시간을 최소화하기 위해 교체 장치가 영업일 기준 5~7일 이내에 신속하게 처리됩니다.

Q: 통합을 위한 펌웨어 및 기술 초기화 코드를 제공합니까?

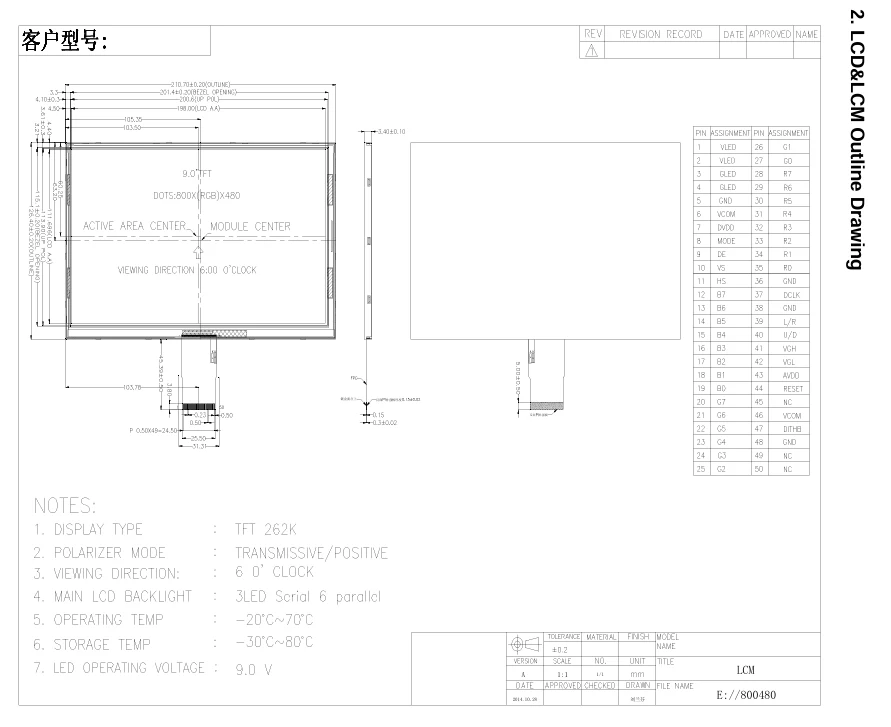

에이:전적으로. 우리는 전체 데이터시트 사양, 초기화 코드 스크립트, 클록 타이밍 다이어그램, 기계 도면 및 인터페이스 레지스터 노트를 포함한 완전한 하드웨어-소프트웨어 문서 패킷을 제공합니다.

Q: 대량 생산이 확정되기 전에 소량 샘플을 얻을 수 있나요?

에이:예, 개념 증명 테스트를 위해 1~30개까지의 엔지니어링 시험 주문을 환영합니다. 표준 샘플은 1주 이내에 배송되지만 맞춤형 FPC 라우팅, 백라이트 수정 또는 터치 패널 오버레이의 경우 프로토타입 제작에 2~3주가 소요됩니다.
