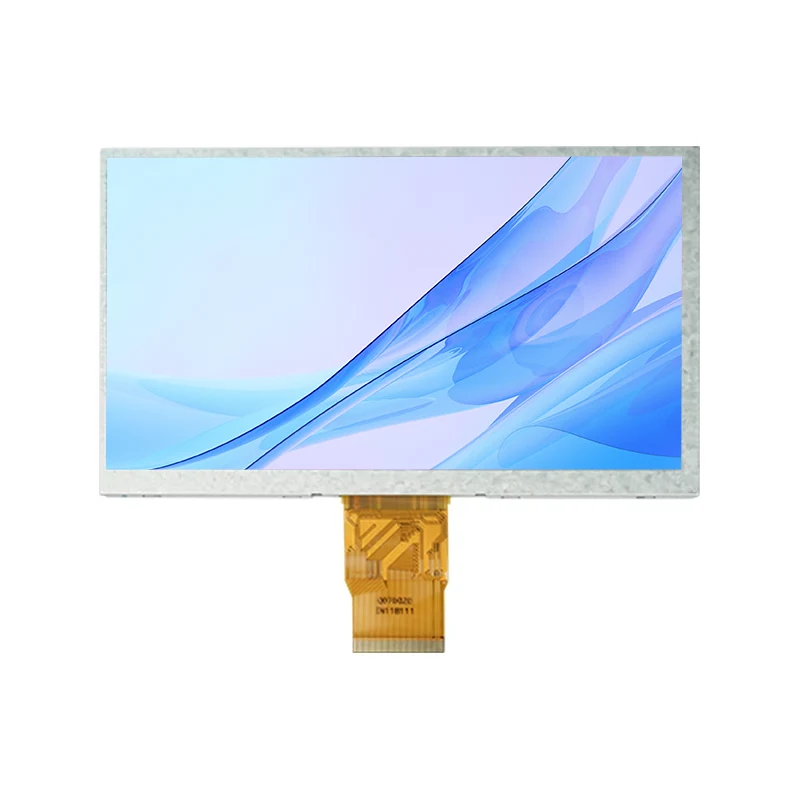

7.0' 자유 시야각 컬러 TFT LCD 디스플레이 모듈

Tianfu를 통해 고품질, 저렴한 가격, 맞춤형 중국 최고의 LCD 제조를 경험해 보세요. 7.0' 자유 시야각 컬러 TFT LCD 디스플레이 모듈: 1024×600 해상도, 450cd/m² 밝기 및 800:1 대비로 생생한 선명도를 제공합니다. 견고한 눈부심 방지 코팅(2H/3H), -20°C ~ +70°C 작동 및 80° 시야각. 25ms 응답, 24비트 컬러, TTL RGB 인터페이스. 산업 내구성에 대한 RoHS 인증을 받았습니다.

문의 보내기

제품 설명

애플리케이션:

1.산업 자동화 제어 인터페이스: 공장 기계, PLC 제어 패널 및 HMI(인간-기계 인터페이스) 시스템에 적합합니다.

2.야외 휴대용 장치: 휴대용 단말기, 측량 장비, 실외 테스트 장비 등.

3. 의료 기기 디스플레이: 엄격한 신뢰성 요구 사항을 충족합니다.

4.운송 시스템: 차량 내 디스플레이, 내비게이션 시스템, 물류 터미널.

5.스마트 홈 제어판: 중앙 제어 시스템 및 보안 모니터링 디스플레이.

6. 소매 및 식품 서비스 터미널: POS 시스템, 셀프 주문 키오스크, 정보 조회 기계.

품목 특징:

7.0' 자유 시야각 컬러 TFT LCD 디스플레이 모듈은 일반 소비자급 패널이 아니라 지속적인 작동, 다양한 환경 및 높은 신뢰성을 요구하는 산업용 애플리케이션에 최적화된 모듈입니다. 눈부심 방지 처리, 넓은 작동 온도 범위 및 견고한 디자인은 강한 빛, 극한의 온도 또는 진동 조건에서도 안정적이고 신뢰할 수 있는 디스플레이 성능을 보장합니다.

Tianfu 7.0' 자유 시야각 컬러 TFT LCD 디스플레이 모듈 사양

핵심사양
디스플레이 크기	7.0인치 IPS TFT-LCD
해결	1024×RGB×600(WVGA)
픽셀 피치	0.1506(H)×0.1432(V)mm
활성 영역	154.21(H)×85.92(V)mm

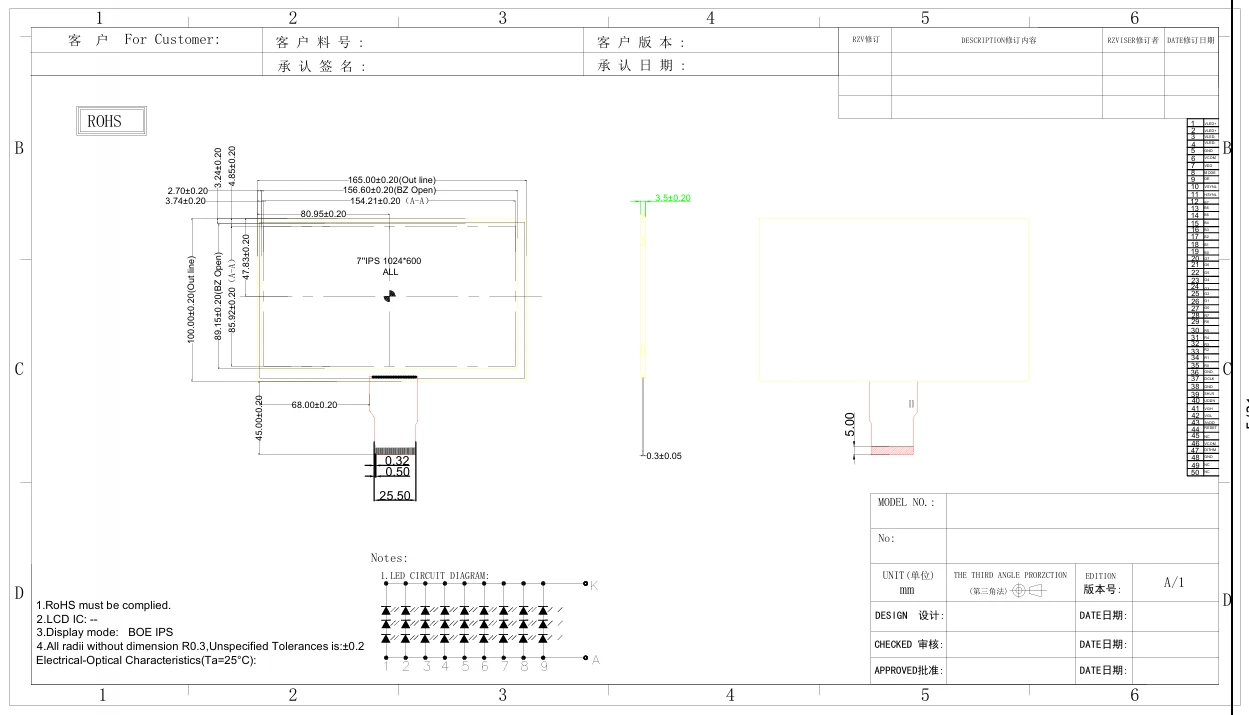

외형 치수	165(W) × 100(H) × 3.5(D)mm
디스플레이 모드	일반적으로 검정색(IPS 기술)
인터페이스	TTL 병렬 RGB(50핀 FPC)
표면 처리	눈부심 방지(2H/3H 하드 코팅)

전기적 특성
디지털 공급 전압(VDD)	3.3V(3.0~3.6V)
아날로그 공급 전압(AVDD)	9.6V(9.4~9.8V)
TFT 게이트 전압(VGH/VGL)	18V(17~19V) / -6V(-7~-5V)
전류 소비량(일반)	VDD: 30mA, AVDD: 35mA, VGH: 0.5mA, VGL: 1mA
백라이트 전압/전류	9.6V(8.4~10.6V) / 180mA(27개 LED)
작동 온도	-20°C ~ +70°C
보관 온도	-30°C ~ +80°C

광학적 특성
휘도(일반)	450cd/m²(중심점)
명암비(일반)	800:1(0° 시야각)
응답 시간(일반)	25ms(상승 + 하강)
시야각(H/V)	80°/80°(CR > 10)
색역(NTSC)	50%
색도(백색)	x: 0.230–0.330, y: 0.260–0.360

인터페이스 및 제어
커넥터 유형	히로세 FH12A-50S-0.55H(50핀 FPC)
데이터 입력	8비트 RGB(24비트 색심도)
동기화 모드	DE 모드(기본값) / HS/VS 모드
스캔 방향 제어	L/R(왼쪽/오른쪽 Shift) / UPDN(위/아래 스캔)
디더링 지원	8비트(H) 또는 6비트(L) 분해능

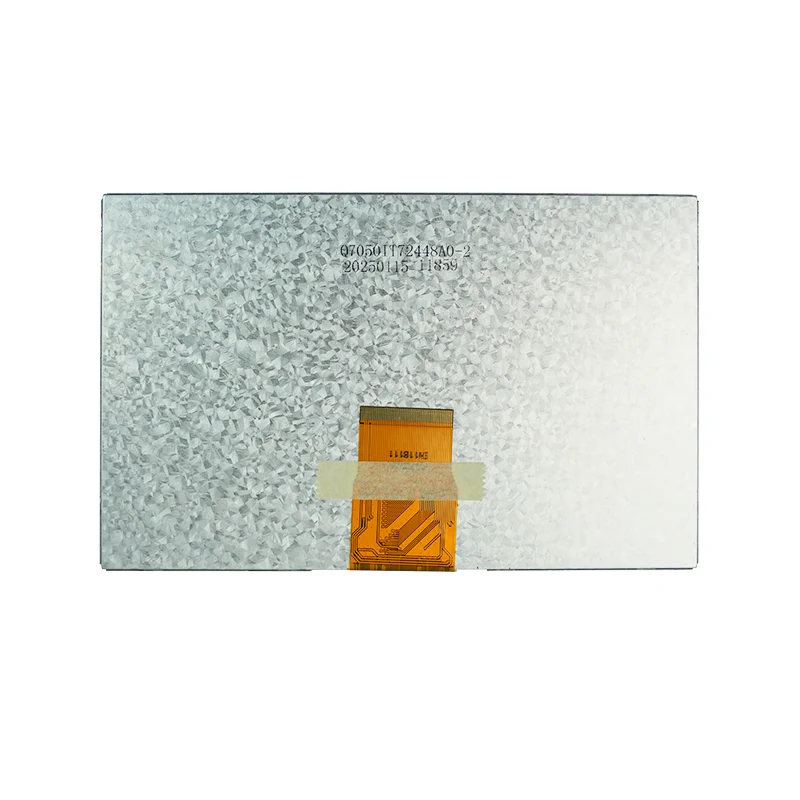

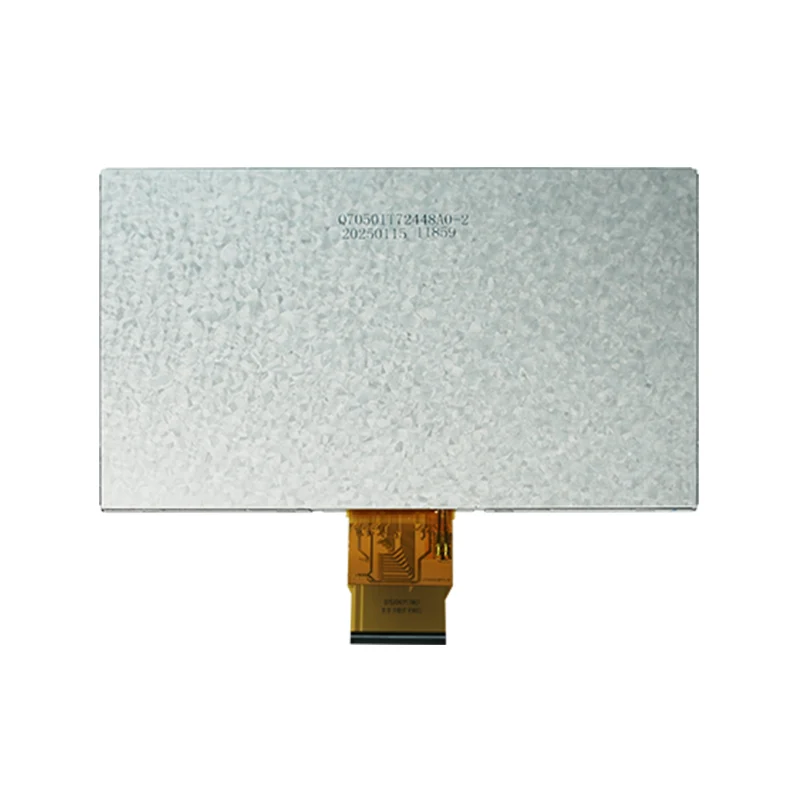

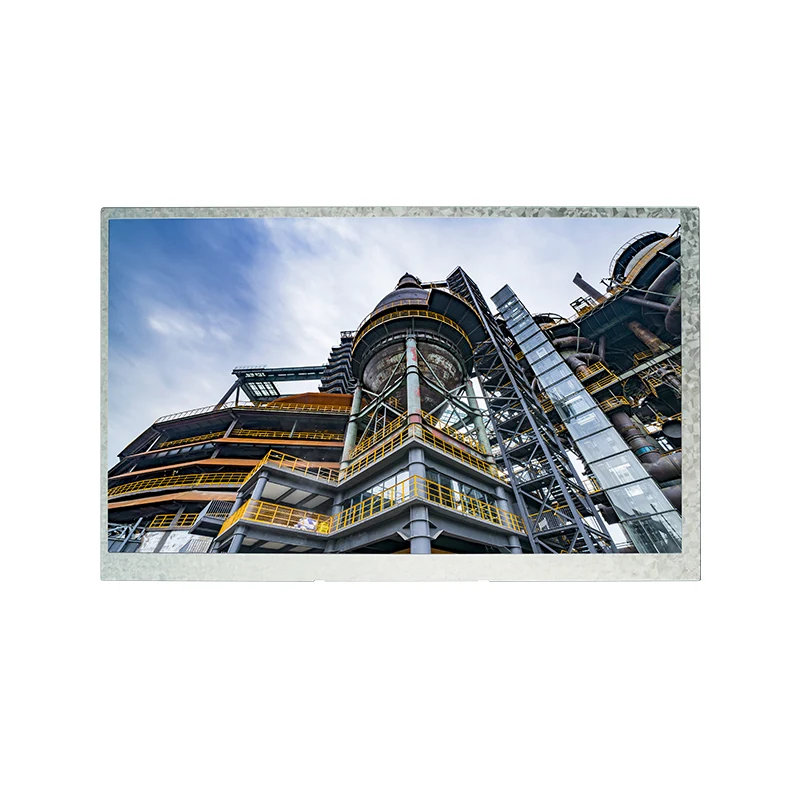

Tianfu 7.0' 자유 시야각 컬러 TFT LCD 디스플레이 모듈 세부 정보

경쟁 우위: 산업용 디스플레이를 선택하는 이유는 무엇입니까?

특징	우리의 아이템	표준 산업용 디스플레이 화면	소비자 등급 디스플레이
명도	450cd/m²	250-350cd/m²	200-300cd/m²
작동 온도	-20°C~~ +70°C	0°C ~ +50°C	0°C~~ +40°C
시야각 기술	IPS	일반적으로 TN 또는 VA 패널	산업용 등급은 많지만 소수입니다.
표면 처리	전문적인 눈부심 방지 하드 코팅	표준 코팅 또는 비코팅	광택 또는 표준 처리
색상 일관성	엄격한 화이트 포인트 색좌표 제어	일반적으로 공차가 큰 경우	산업적 일관성에 초점을 두지 않음
연결 신뢰성	Hirose 전문 커넥터	일반 커넥터	소비자급 커넥터
기술지원	전문 산업 응용 지원	제한된 기술 지원	산업 기술 지원 없음

5가지 핵심 이점

1.뛰어난 가독성

● 450니트의 고휘도, 실외 및 주변광이 높은 환경에 적합

● 주변광 간섭을 줄이기 위한 눈부심 방지 하드 코팅

● 선명하고 깨끗한 텍스트와 그래픽을 위한 800:1의 높은 명암비

2.산업용 신뢰성

● 열악한 환경을 위한 넓은 작동 온도 범위(-20°C ~ +70°C)

● 열부하 감소 및 수명 연장을 위한 저전력 설계

● 장기간 안정적인 작동을 위한 산업용 등급 부품 및 커넥터

3.일관적인 시청 성능

● IPS 기술은 80°/80°의 넓은 시야각을 제공합니다.

● 어떤 각도에서도 색상 및 밝기 변화가 최소화됩니다.

● 다각도 관찰이 필요한 설치에 적합합니다.

4.간편한 통합

● 표준 TTL RGB 인터페이스, 주류 프로세서와 호환 가능

● DE 모드 및 HS/VS 동기화 모드 지원

● 유연한 스캔 방향 제어

● 컴팩트한 물리적 크기로 설치 공간 절약

5. 비용 효율성

● 합리적인 가격의 산업용 등급 성능

● 긴 수명 설계로 총 소유 비용 절감

● 디스플레이 오류로 인한 다운타임 손실 최소화

우리의 약속

산업용 디스플레이 솔루션 분야에서 16년의 경험을 바탕으로 당사는 전 세계 120개 이상의 산업용 장비 제조업체에 디스플레이 모듈을 제공하고 있습니다. 당사의 제품은 모든 패널이 산업 응용 분야의 요구 사항을 충족하는지 확인하기 위해 엄격한 품질 관리 및 신뢰성 테스트를 거칩니다.

1. 품질 관리 시스템

● 전체 공정 테스트: 원자재부터 완제품까지 37번의 품질 검사

● 번인 테스트: 각 배치에서 무작위 샘플을 추출하여 72시간 고온 및 고습 번인 테스트를 거칩니다.

● 온도 순환 테스트: 폭넓은 온도 성능 검증

● 진동 테스트: 운송 및 작동 중 신뢰성 시뮬레이션

2.고객 사용후기

"저희는 이 7.0인치 자유 시야각 컬러 TFT LCD 디스플레이 모듈을 자판기에 3년 동안 사용해 왔으며 5,000대 이상에 설치했는데 고장률이 0.1% 미만이었습니다. 직사광선에서도 내용물이 선명하게 보입니다. — 스마트 소매 장비 제조업체

3.산업 인증 및 규정 준수

● RoHS 환경 표준 준수

● ISO 9001 품질경영시스템 인증

● 정전기 방지 설계(ESD 보호)

● 고객 요청 시 관련 규정 준수 문서 제공
