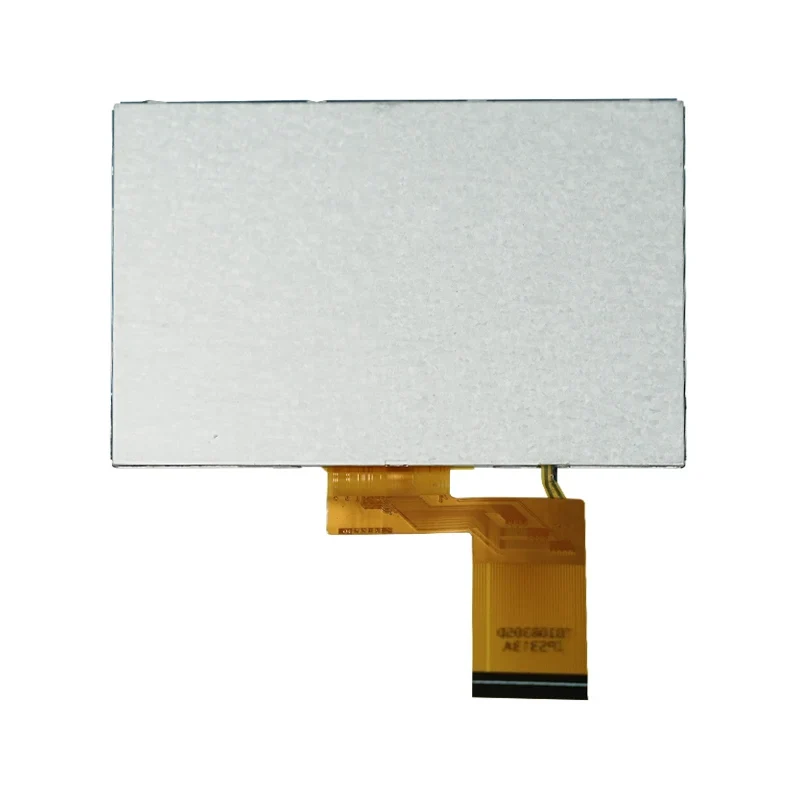

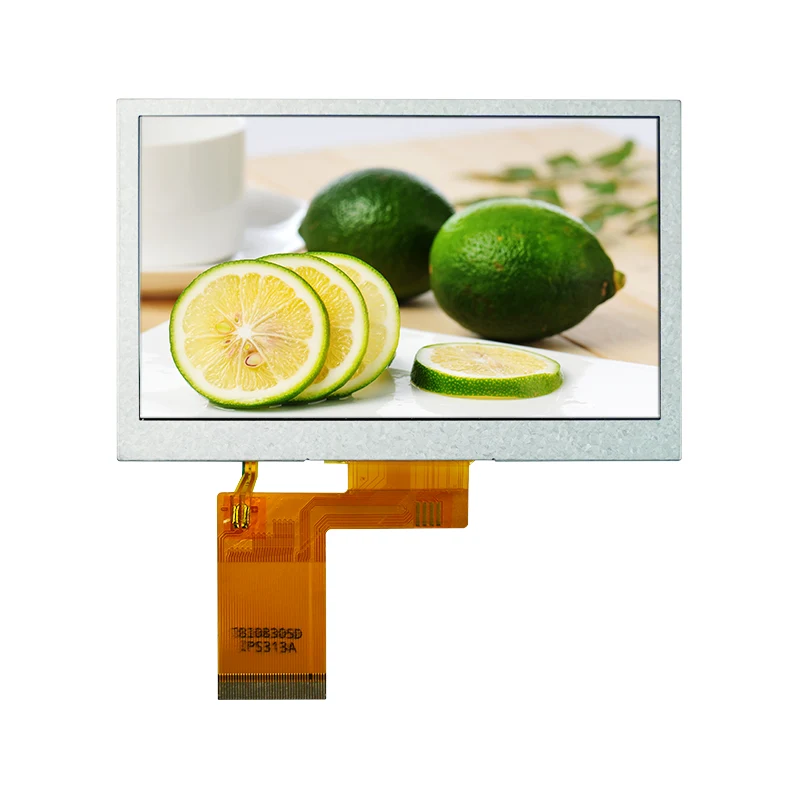

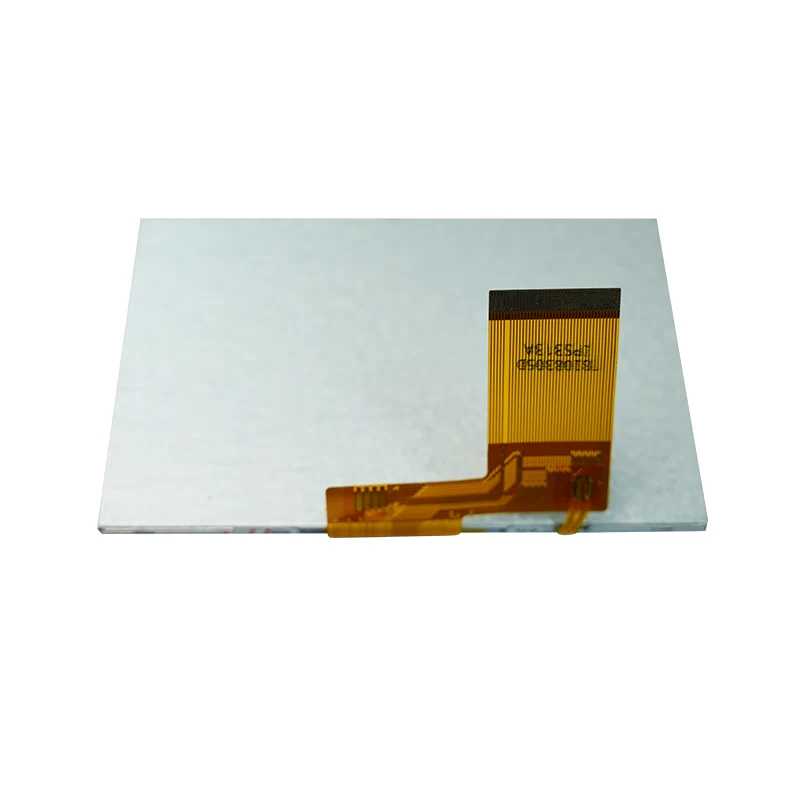

4.3' 투과형 IPS 컬러 TFT LCD 디스플레이 모듈

고품질 LCD 및 맞춤형 제조 서비스를 제공하는 중국 기반 공장인 Tianfu를 선택하세요. 4.3인치 투과형 IPS 컬러 TFT LCD 디스플레이 모듈은 고급 액정 디스플레이 기술을 채택하고 열악한 환경의 임베디드 애플리케이션용으로 특별히 설계되었습니다. 이 모듈은 ILI6485 드라이버 IC를 통합하여 안정적인 신호 처리와 뛰어난 디스플레이 성능을 제공합니다.

문의 보내기

제품 설명

핵심 기능

• 고휘도 디스플레이: 일반 밝기 500cd/m²(최소 450cd/m²)로 강한 주변 조명에서도 선명한 가시성을 보장합니다.

• 넓은 온도 작동: -20°C ~ 60°C의 작동 온도 범위를 지원하여 산업 환경에 적합합니다.

• 넓은 시야각: 일반적인 수평 시야각은 70°, 수직 시야각은 45°~60°로 다양한 각도에서 편안하게 볼 수 있습니다.

• 빠른 응답: 일반적인 응답 시간은 20ms로 동적 이미지 표시에 이상적입니다.

• 에너지 절약 설계: 백색 LED 백라이트에 최적화된 효율로 3.2V의 저전압에서 작동합니다.

Tianfu 맞춤형 4.3' 투과형 IPS 컬러 TFT LCD 디스플레이 모듈 사양

일반 사양
디스플레이 크기	4.3인치 TFT-LCD
해결	480×RGB×272(WVGA)

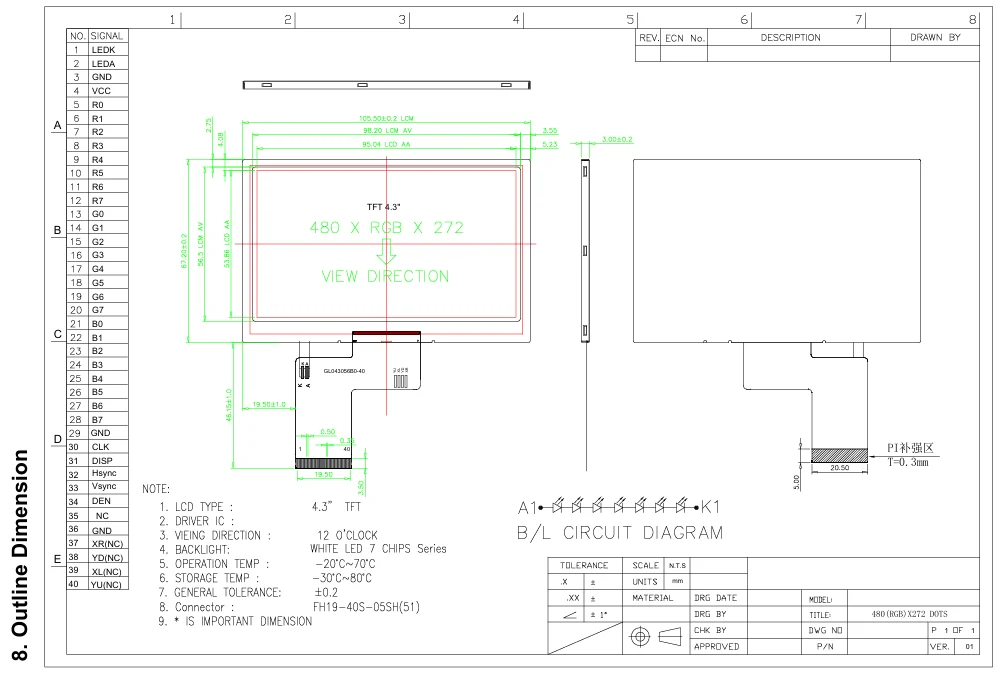

활성 영역	95.04mm(W) × 53.86mm(H)
픽셀 피치	0.198mm(H) × 0.198mm(W)
디스플레이 모드	일반적으로 흰색, 투과형
드라이버 IC	ILI6485

전기 사양
시스템 전압(VDD)	3.2V±10%
LED 순방향 전압	12~16V(일반: 14V @40mA)
작동 온도	-20°C ~ +60°C
보관 온도	-10°C ~ +70°C
소비전력(백색)	미정(미정)

광학 사양
휘도	450~500cd/m²(일반: 500cd/m²)
명암비	500:1~700:1(일반: 500:1)
수평 시야각	60°~70°(CR >10)
수직 시야각	45°~60°(CR >10)
응답 시간(상승 + 하강)	20~30ms(일반: 25°C에서 20ms)
색역(CIE1931)	45~50% NTSC

신뢰성 테스트
고온 보관	70°C, 120시간
열충격	-20°C⇔60°C, 25사이클
진동 테스트	50Hz, 진폭 2cm, XYZ축
ESD 보호	±200V 접촉 방전
FPC 굽힘 테스트	6,000사이클 @2/초

Tianfu 4.3' 투과형 IPS 컬러 TFT LCD 디스플레이 모듈 세부 정보

4.3' 투과형 IPS 컬러 TFT LCD 디스플레이 모듈은 다음과 같이 다양한 분야에서 사용됩니다.

산업 자동화 및 제어

• 산업용 HMI 패널: 생산 라인 모니터링, 장비 상태 표시

• 테스트 및 측정 장비: 오실로스코프, 스펙트럼 분석기 디스플레이 인터페이스

• PLC 제어 터미널: 공장 자동화 시스템을 위한 인간-기계 인터페이스

자동차 및 운송 시스템

• 차량 내 내비게이션 디스플레이: 애프터마켓 자동차 내비게이션 화면

• 대중교통 정보: 버스 정류장 도착 시스템, 매표소

• 건설 기계 장비: 굴삭기, 크레인 조작반

의료 및 헬스케어 장비

• 휴대용 의료기기: 모니터, 진단 장비 디스플레이

• 건강 모니터링 단말기: 지역 사회 의료 기기 인터페이스

• 실험실 기기: 분석 기기용 데이터 표시 화면

스마트 홈과 IoT

• 스마트 제어판: 홈 중앙 제어 시스템을 위한 터치 인터페이스

• 보안 모니터링 디스플레이: 인터콤 시스템 화면 구축

• 스마트 가전 인터페이스: 고급 냉장고, 세탁기 제어판

상업 및 소매 장비

• POS 시스템: 소매 단말기 디스플레이

• 광고 정보 화면: 소규모 디지털 사이니지 애플리케이션

고객 평가: 산업용 온도조절 패널

한 산업 장비 제조업체는 이 모듈을 온도 제어 시스템의 디스플레이 인터페이스로 채택했습니다. -10°C의 냉장 보관 환경에서 2년 넘게 밝기 저하 없이 안정적으로 작동했습니다. 시야각은 다중 각도 모니터링 요구 사항을 충족합니다.

Q1: 이 4.3인치 TFT 모듈의 전원 공급 장치 요구 사항은 무엇입니까?

A: 모듈에는 2개의 전원 공급 장치가 필요합니다. 1) 로직 섹션의 경우 3.2V(일반); 2) LED 백라이트의 경우 12~16V, 일반적인 값은 14V입니다. 백라이트 전류는 약 40mA입니다. 디스플레이 성능에 영향을 미치는 전압 변동을 방지하려면 안정적인 DC-DC 변환기를 사용하는 것이 좋습니다.

Q2: 모듈이 저온 환경에서 정상적으로 작동할 수 있습니까?

A: 예, 이 모듈은 엄격한 테스트를 거쳤으며 -20°C ~ 60°C의 주변 온도 범위에서 정상적으로 작동할 수 있습니다. 저온 환경에서는 초기 시작 시간이 약간 길어질 수 있지만(약 1~2초) 디스플레이 성능에는 영향을 미치지 않습니다. 보관 온도 범위는 -20°C ~ 70°C입니다.

Q3: 모듈의 시야각 특성은 무엇입니까? 어떤 설치 위치가 적합합니까?

A: 이 모듈은 일반적인 수평 시야각이 70°이고 수직 시야각이 45°~60°인 12시 시야각 설계를 채택합니다. 관찰자의 눈 높이나 약간 위 위치에 설치하는 데 적합합니다. 다중 각도 시청이 필요한 애플리케이션의 경우 설치 각도를 조정하거나 다른 시야각 사양이 있는 모델을 선택하는 것이 좋습니다.

Q4: 20ms 응답 시간이 비디오 재생을 지원합니까?

A: 20ms(최대 30ms)의 일반적인 응답 시간은 데이터 업데이트, GUI 전환, 표준 화질 비디오 재생을 포함한 대부분의 애플리케이션 시나리오를 지원할 수 있습니다. 고속 모션 비디오 또는 게임 애플리케이션의 경우 응답 시간이 더 짧은 전용 모델을 선택하는 것이 좋습니다.

Q5: 모듈의 수명과 백라이트 열화는 어떻습니까?

A: 정격 작동 조건에서 모듈의 수명은 30,000시간 이상으로 설계되었습니다. LED 백라이트 밝기 저하는 일반적으로 10,000시간 이내에 10% 미만입니다. 백라이트 수명을 연장하려면 장시간 동안 최대 밝기로 작동하지 않는 것이 좋습니다.

Q6: 터치 기능을 지원합니까?

A: 이 모델은 디스플레이 전용 모듈이며 터치 기능이 통합되어 있지 않습니다. 그러나 우리는 일치하는 저항성 또는 정전식 터치 스크린 구성 요소를 제공하고 라미네이션 프로세스를 지원할 수 있습니다. 터치스크린은 별도로 구매하여 통합해야 합니다.
