7.0 '50 핀 TN TFT LCD 화면 모듈

거친 환경을위한 견고한 Tianfu 7.0 '50 핀 TN TFT LCD 화면 모듈 ： 1024 × RGB × 600 TN 패널은 140 NITS 밝기와 800 : 1 대비를 제공합니다. TTL 인터페이스, 안티 글레어 표면 및 18-1의 백라이트 (9.6V/120MA)를 특징으로하는 -20 ℃ ~+70 ℃ 작동 용으로 제작되었습니다. 25ms 응답, 51% NTSC 색상, IEC 인증 충격/진동 저항. 7.0 '50 핀 TN TFT LCD 스크린 모듈은 의료 장비 및 견고한 HMI 시스템에 이상적입니다.

문의 보내기

제품 설명

소규모 배치 시험 주문 및 사용자 정의 펌웨어/인터페이스 디자인, TFT LCD 화면 모듈 제조업으로 Tianfu는 12 개월 보증으로 뒷받침되는 스마트 컨트롤/휴대용 기기에 완벽한 통합을 보장합니다.

Tianfu 7.0 '50 PIN TN TFT LCD 스크린 모듈의 스톡 기능

1. 산업 온도 내구성

IEC 인증 열/진동/ESD 저항으로 -20 ℃에서 +70 ℃ 환경에서 완벽하게 작동합니다.

2. 고정 대비 TN 패널

가혹한 조명에서 날카로운 가시성을 위해 800 : 1 대비 비율과 140nits 밝기를 제공합니다.

3. Robust TTL 인터페이스

스캔 방향 제어 (UPDN/SHLR) 및 DE/SYNC 모드 선택을 갖는 50 핀 병렬 RGB 인터페이스.

4. 분할 가능한 백라이트 시스템

항-글래 표면 처리 및 1152MW 전력 효율을 갖는 18- 리드 어레이 (9.6V/120MA).

Tianfu 사용자 정의 7.0 '50 핀 TN TFT LCD 화면 모듈 사양

핵심 사양
디스플레이 크기	7.0 인치 TN TFT-LCD
해결	1024 × RGB × 600 (WVGA)
픽셀 밀도	0.1506 (h) × 0.1432 (v) mm 픽셀 피치
디스플레이 모드	일반적으로 흰색
인터페이스	TTL 병렬 RGB
표면 처리	안티 글 레이

광학 사양
휘도 (타이핑)	140 CD / m²
대비 비율	800 : 1
응답 시간	25ms (유형)
색 영역	51% NTSC
일률	75% (휘도), ± 0.008 (컬러 좌표)

전기 사양
전원 공급 장치	3.3V 디지털 (± 10% 내성) 9.6V 아날로그
현재 소비	30MA (디지털), 35MA (아날로그)
백라이트 시스템	18 LED 1152MW 총 전력
작동 온도	-20 ~ ~ +70 ℃
스토리지 온도	-30 ~ + +70 ℃

인증 된 신뢰성 -4
열 테스트	96hrs @-30 ℃/+70 ℃ 10주기 열 충격 (-20 ℃↔60 ℃)
진동	10-50Hz/1.0mm 스윕
ESD 보호	± 4kV 접촉 / ± 8kV 공기 배출

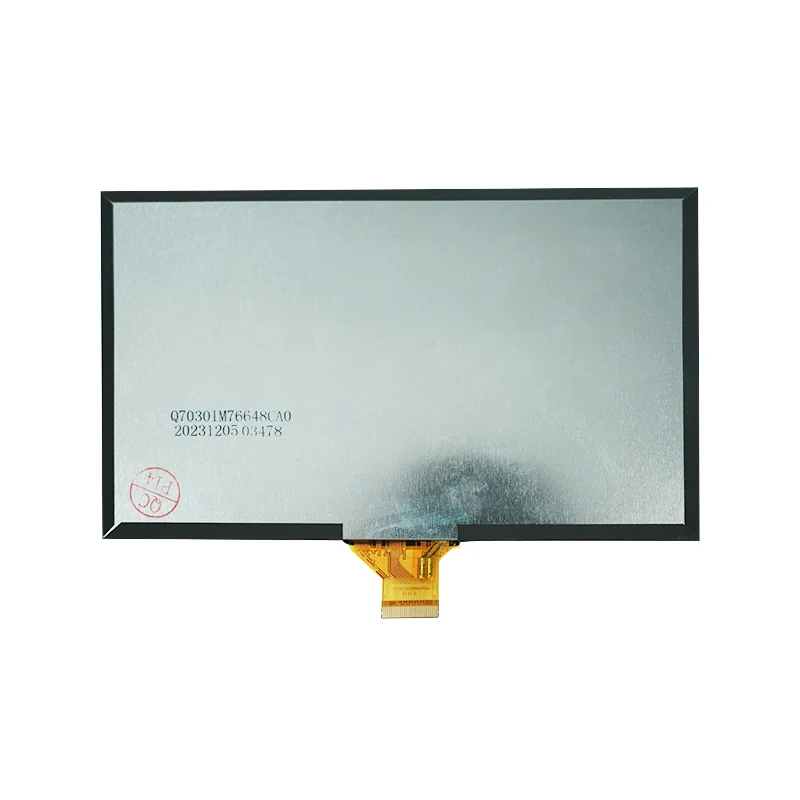

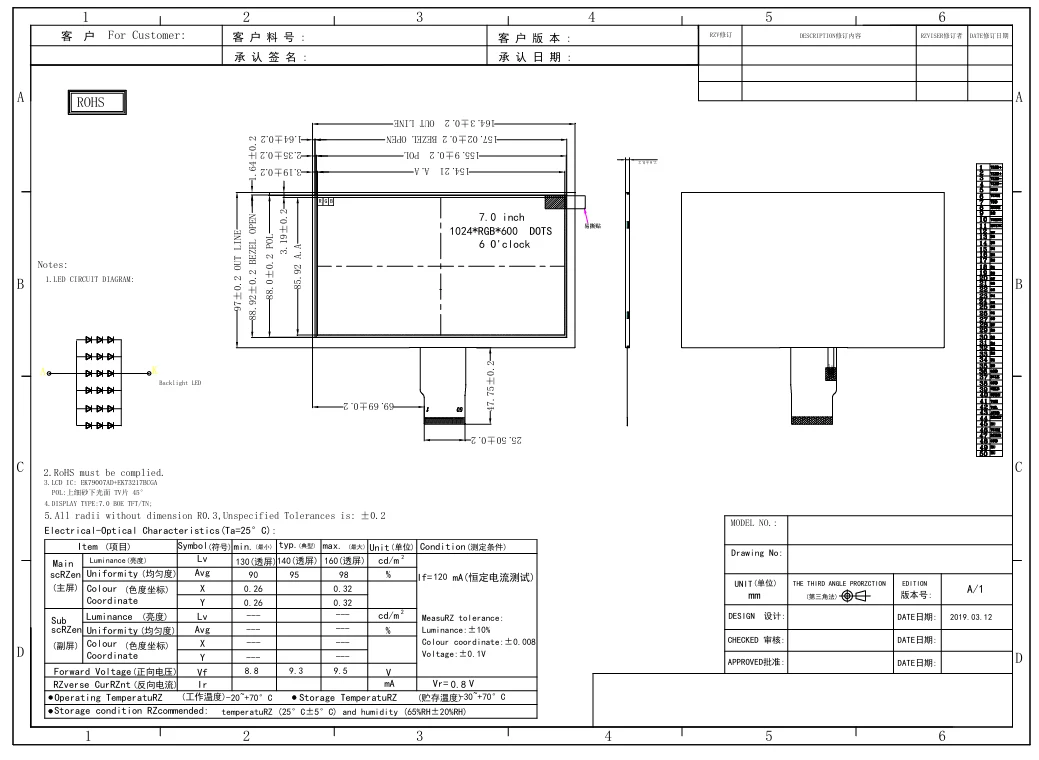

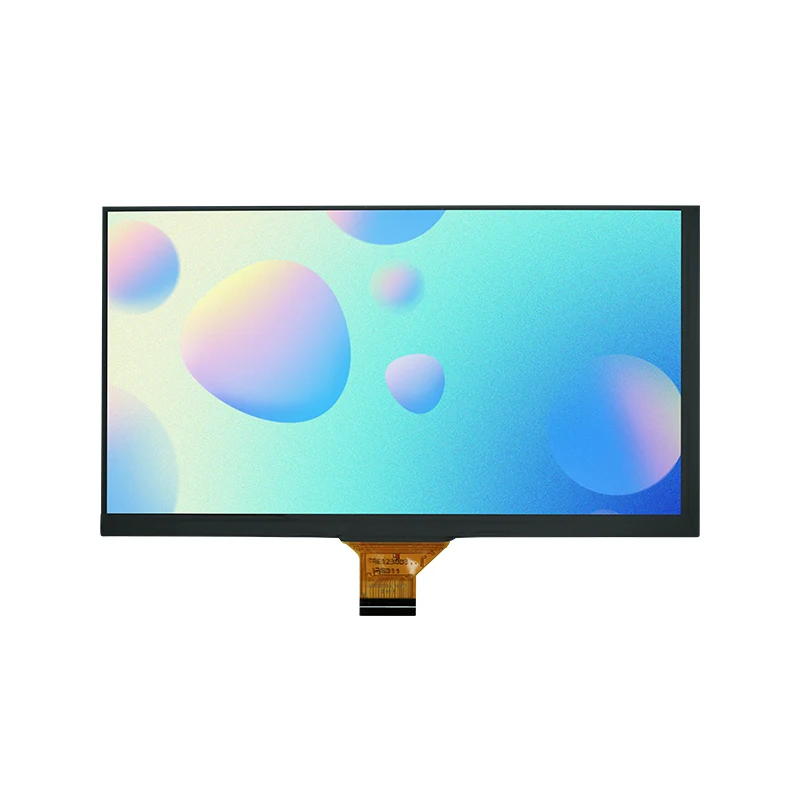

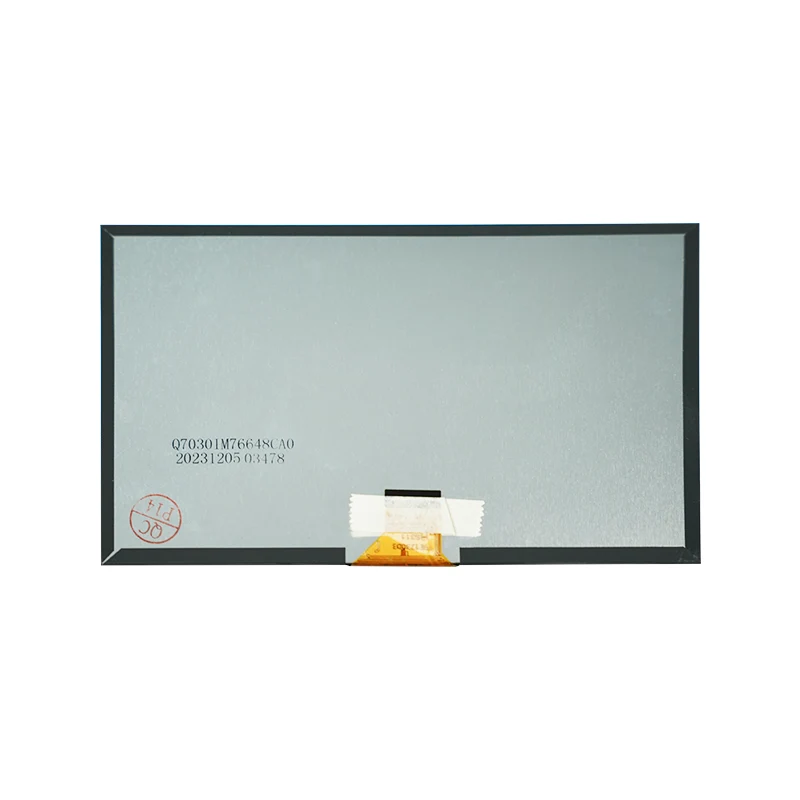

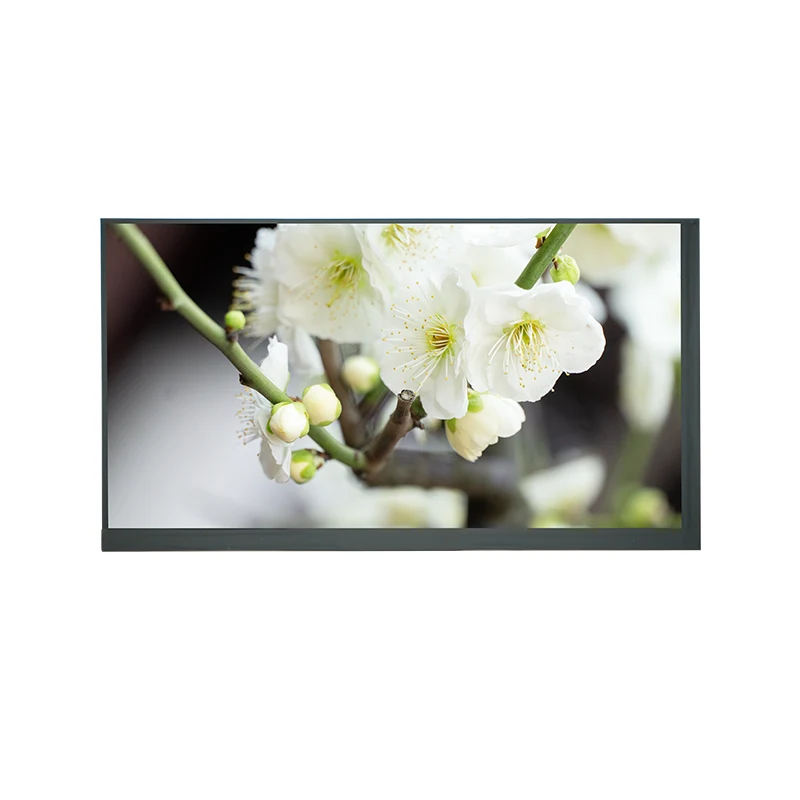

Tianfu 7.0 '50 PIN TN TFT LCD 화면 모듈 세부 사항

Tianfu 7.0 'TFT LCD 화면 모듈 응용 프로그램

Tianfu 선도 시간

표준 제품		맞춤형 제품
주문 수량	배달 시간	사용자 정의 유형	배달 시간
1-30 PC	즉시	B/L & FPC & TP	5 주 안에
31-100 PC	1 주	B/L & FPC & TP	5 주 안에
101-500 PC	2 주 안에	B/L & FPC & TP	5 주 안에
501-1000 PC	3 주 안에	B/L & FPC & TP	5 주 안에
1001-5000 PC	3 주 안에	BL & FPC & TP	6 주 안에
5000 개 이상의 PC	4 주 안에	BL & FPC & TP	6 주 안에
